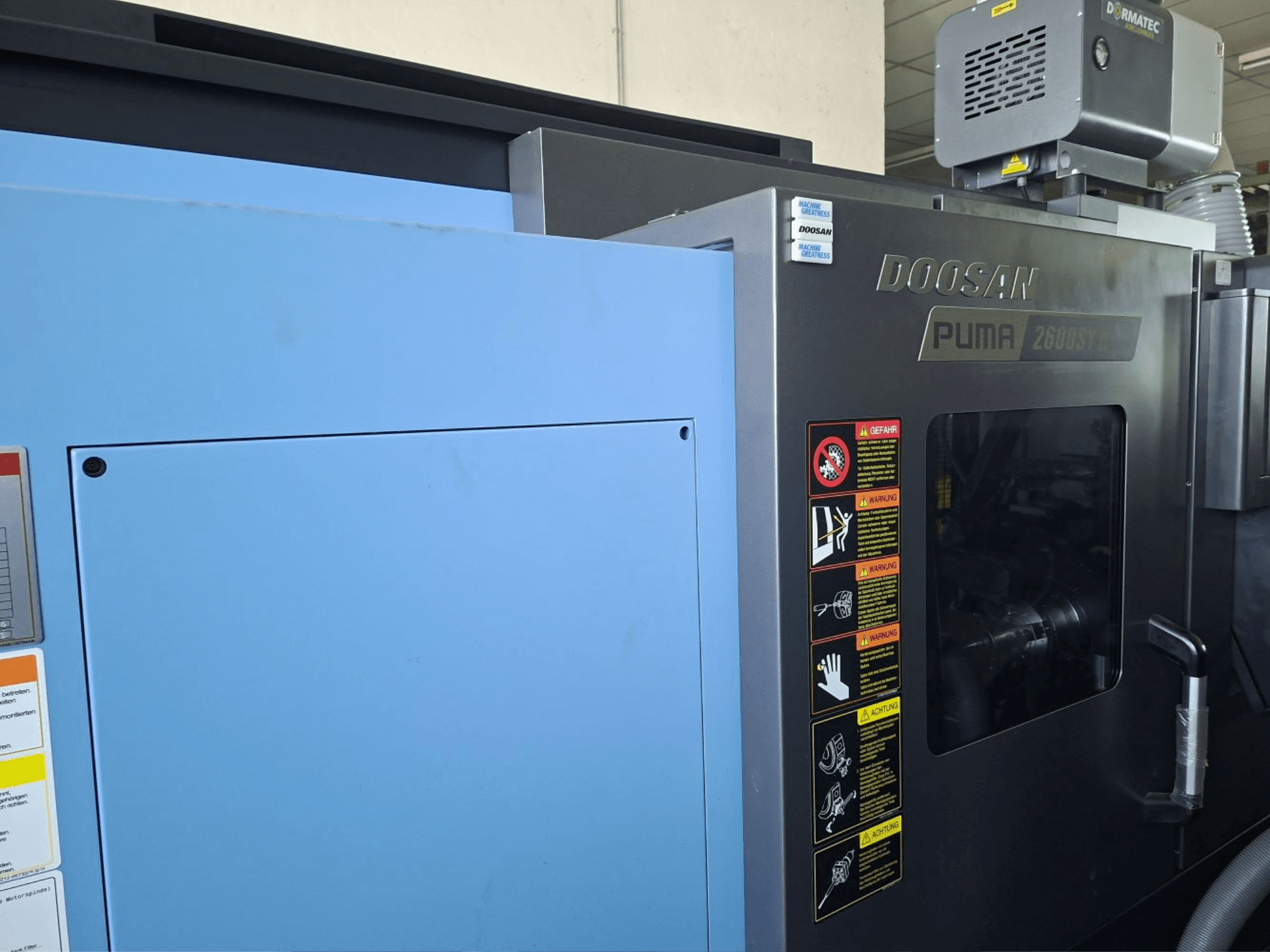

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Ecrã tátil de controlo Siemens S828D com ecrã ShopTurn de 15 polegadas

• Configuração de 6 eixos com ferramentas acionadas, eixo Y e sub-fuso

• Eixo principal e subeixo como fusos de motor incorporados

• Rolamento de rolos cilíndricos, classe de precisão P4, lubrificação vitalícia

• Diâmetro do mandril do fuso principal 255 mm

• Diâmetro do mandril do sub-fuso 175 mm

• Dispositivo de fixação oco, de acionamento hidráulico

• Cilindro de fixação oco

• Torre de ferramentas de 24 estações (interface BMT65P)

• Braço automático de medição de ferramentas, giratório eletricamente

• Controlo dinâmico da velocidade do fuso

• Contra-fuso com função de cabeçote móvel

• Caudal máximo de líquido de refrigeração 448 L por minuto

• Fluxo de óleo 336 L por minuto

• Embraiagem de segurança eletrónica para os eixos X e Z

• Área de trabalho com balanço sobre a mesa 780 mm

• Balanço sobre o carro transversal 630 mm

• Diâmetro máximo de viragem 255 mm

• Comprimento máximo de viragem 760 mm

• Capacidade da barra 76 mm

• Peso máximo da peça de trabalho incluindo a bucha 250 kg

• Furo do fuso principal 91 mm

• Binário máximo aprox. 706 Nm

• Furo do sub-fuso 52 mm

• Velocidade do fuso até 6000 rpm

• Potência do motor aprox. 18,5 kW

• Binário aprox. 118 Nm

• Eixo principal do eixo C: Resolução 360° 0,001°, velocidade 200 rpm, binário aprox. 1508 Nm

• Sub-eixo do eixo C: Resolução de 360° 0,001°, velocidade 200 rpm, binário aprox. 121 Nm

• Torre: 12 estações de ferramentas acionadas de um total de 24

• Velocidade máxima da ferramenta acionada 5000 rpm

• Potência da ferramenta acionada aprox. 7,5 kW

• Binário da ferramenta acionada aprox. 50 Nm

• Deslocação rápida X e Z aprox. 30 m/min; Y aprox. 10 m/min

• Ângulo da cama 30°

• Capacidade do depósito de líquido de refrigeração aprox. 220 litros

• Pressão da bomba de refrigeração 7 bar

• Depósito hidráulico aprox. 20 litros

• Sistema automático de lubrificação central

• Ligação eléctrica AC 380 V, trifásica, 50/60 Hz

• Potência total aprox. 69,27 kVA

Equipamento adicional

• Transportador de aparas com correia articulada LNS, lado direito, sem filtragem

• Sistema de extração de névoa de óleo Dormatec AF-30P

• Porta-barras de mandrilar, diâmetro 50 mm a 25 mm

• Suporte duplo de barras de mandrilar, diâmetro 32 mm

• Conjunto de mangas de redução: 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• Mangas redutoras de broca em U: 40/20, 40/25, 40/32

• Dois porta-ferramentas Eppinger BMT65P, rectos, com refrigeração externa
