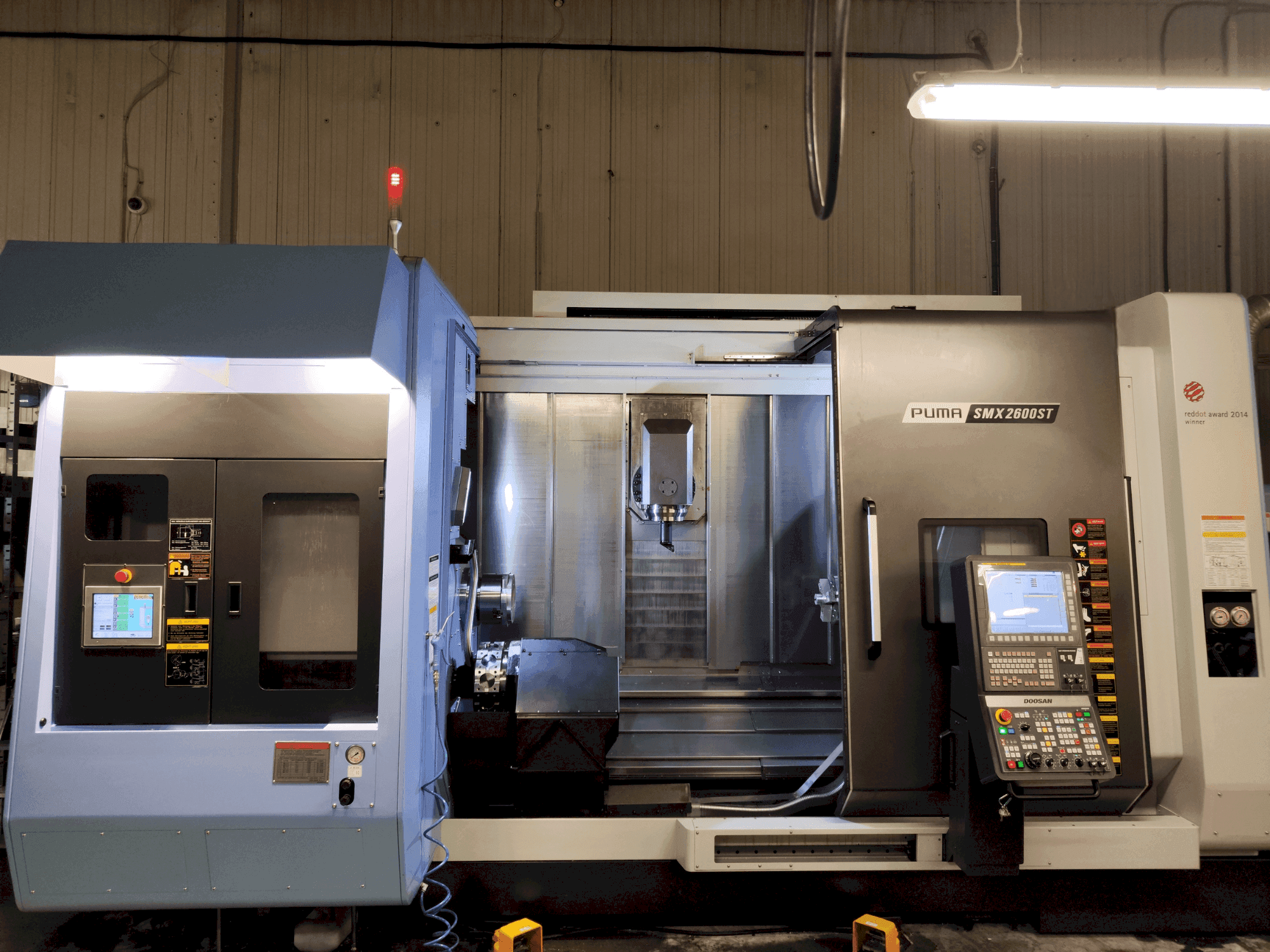

DOOSAN - Puma SMX 2600 STLV-TUR-DOO-2018-00002

• Certificação: CE (Norma Europeia)

• Fonte de alimentação: AC trifásico 380 V / 50 Hz

• Unidade de ecrã: 15,0" a cores; idioma: alemão

• Manuais: Manual da máquina em inglês; manuais NC em USB

• Sistema de feedback: Absoluto

• Fusos:

  • Principal/esquerdo: mandril de 10"; velocidade máxima 4000 rpm; motor AB200L/6000_26/22 kW

  • Sub/direita: mandril de 10"; velocidade máxima 4000 rpm; potência 26/22 kW; binário 621 N-m (30 min/contínuo)

• Fuso de fresagem: Máx. 12.000 rpm

• Ferramentas: CAPTO C6; armazenamento de ferramentas 80; torre inferior 12 estações (3 eixos)

• Recursos térmicos e de refrigeração: Refrigeração por inundação de ferramentas rotativas; TSC para fusos principais e secundários; bombas de refrigeração (fresagem 7,5 kW, 7,0 MPa com filtro de ciclone; torre inferior 2,2 kW, 1,45 MPa, 40 L/min); refrigeração por fuso de esferas

• Balanças/codificadores: Eixos X1, X2, Y, Z1 com codificadores de impulsos absolutos (escalas lineares)

• Mandrilamento: Mandrilamento de dupla pressão

• Percursos:

  • X: 695 mm

  • Z1: 1585 mm

  • X2: 235 mm

  • Z2: 1540 mm

• Deslocação rápida:

  • X2: 24 m/min

  • Z2: 36 m/min

Equipamento adicional

• Transportador de aparas: Correia articulada, lado direito

• Medição automática da peça de trabalho: Renishaw RMP60

• Porta frontal automática com dispositivo de segurança

• Escumador de óleo: Tipo de tubo

• Pistola de ar

• Refrigerante para ejectores de peças

• Refrigeração do mandril para o fuso esquerdo e direito

• Interruptor de nível do líquido de refrigeração

• Interruptor de fluxo de refrigeração

• Filtro ciclónico para o sistema de refrigeração
