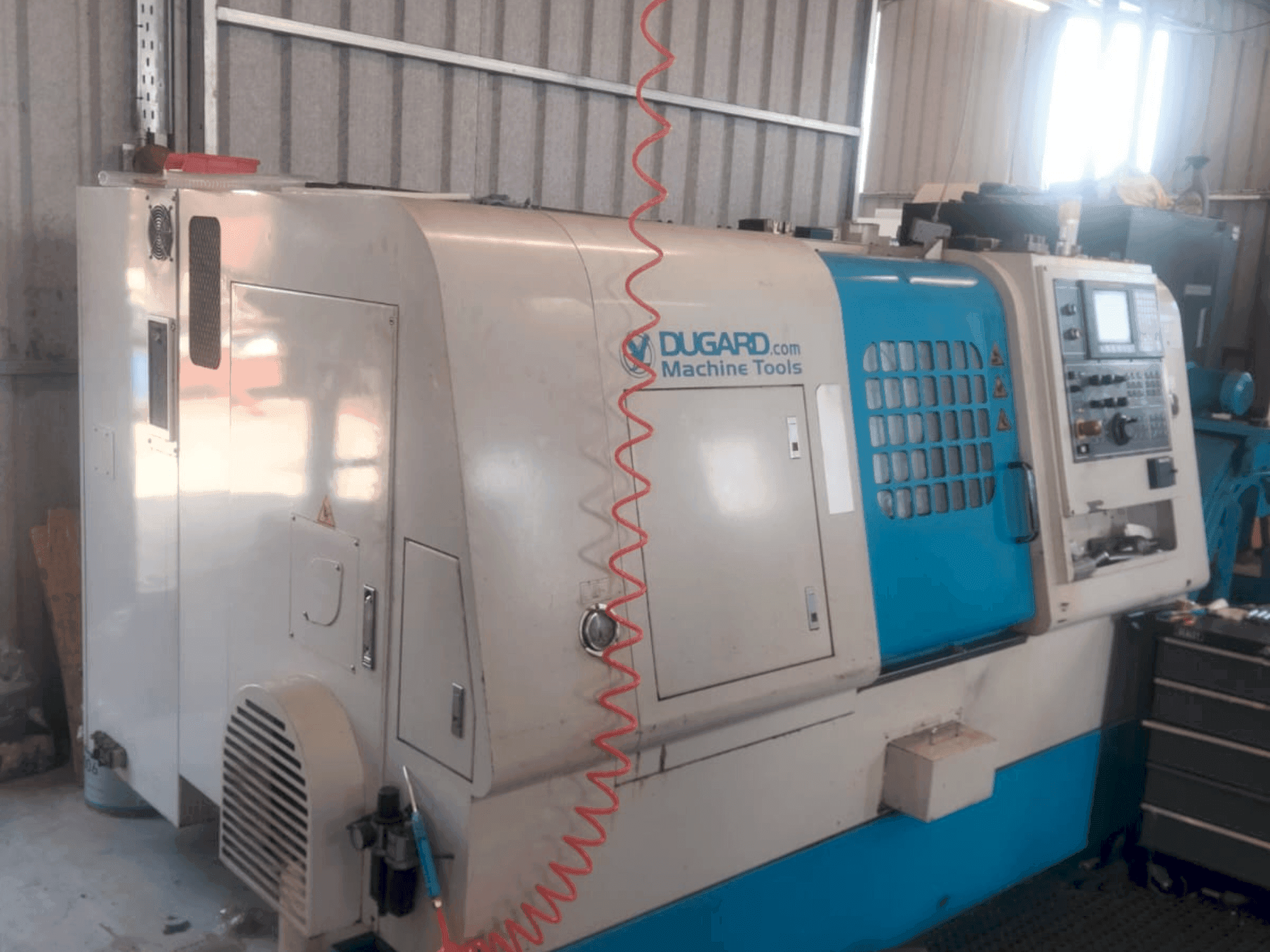

Dugard - Eagle 200IE-TUR-DUG-2006-00001

Equipamento adicional

• Ângulos de inclinação e de assentamento da cama: 45°
• Grau de cone do furo interior no veio principal de 8": 1/20
• Tipo de torre de ferramentas: Tipo de prensa hidráulica
• Diâmetro do furo da ferramenta de mandrilar / localização: φ 32 mm / 5
• Secções da ferramenta de torneamento / Localização: □ 20 mm × 20 mm / 5
• Diâmetro do eixo do cabeçote móvel: φ 75 mm // Curso do cabeçote móvel: 425 mm
• Tipo de pena: Fix Quill // Cone de Quill: MT No. 4 // Curso da fresa: 100 mm
• Motor do dispositivo de refrigeração: 180 W (1/4 HP) // Motor do transportador de corte: 180 W (1/4 HP)
• 6 x suportes para ferramentas
• Transportador de aparas

Benefícios da máquina

Benefícios qualitativos da máquina

• Utilizado apenas em material leve

Benefícios técnicos da máquina

• Máximo. Diâmetro da peça de trabalho: 470 mm
• Máximo. Comprimento da peça de trabalho: 508 mm
• Servo motor do eixo z: 1. 4 kw (1. 8 hp) //velocidade de alimentação rápida do eixo z: 30 m/min (1181"/min)
• Servo motor do eixo x: 1. 4 kw (1. 8 hp)
• Velocidade de alimentação rápida do eixo x: 30 m/min (1181"/min)
• Diâmetro do furo do eixo principal / diâmetro da haste de tração: φ 62 mm / φ 52 mm
• Ponta do fuso: asa a2-6
• Motor hidráulico: 750 w (1 hp)
• Altura do pé da cama ao centro do fuso: 900 mm // altura da cama ao centro do fuso: 290 mm
• Torno cnc de 2 eixos com cabeçote móvel

Informações adicionais

Máquina ainda em funcionamento
