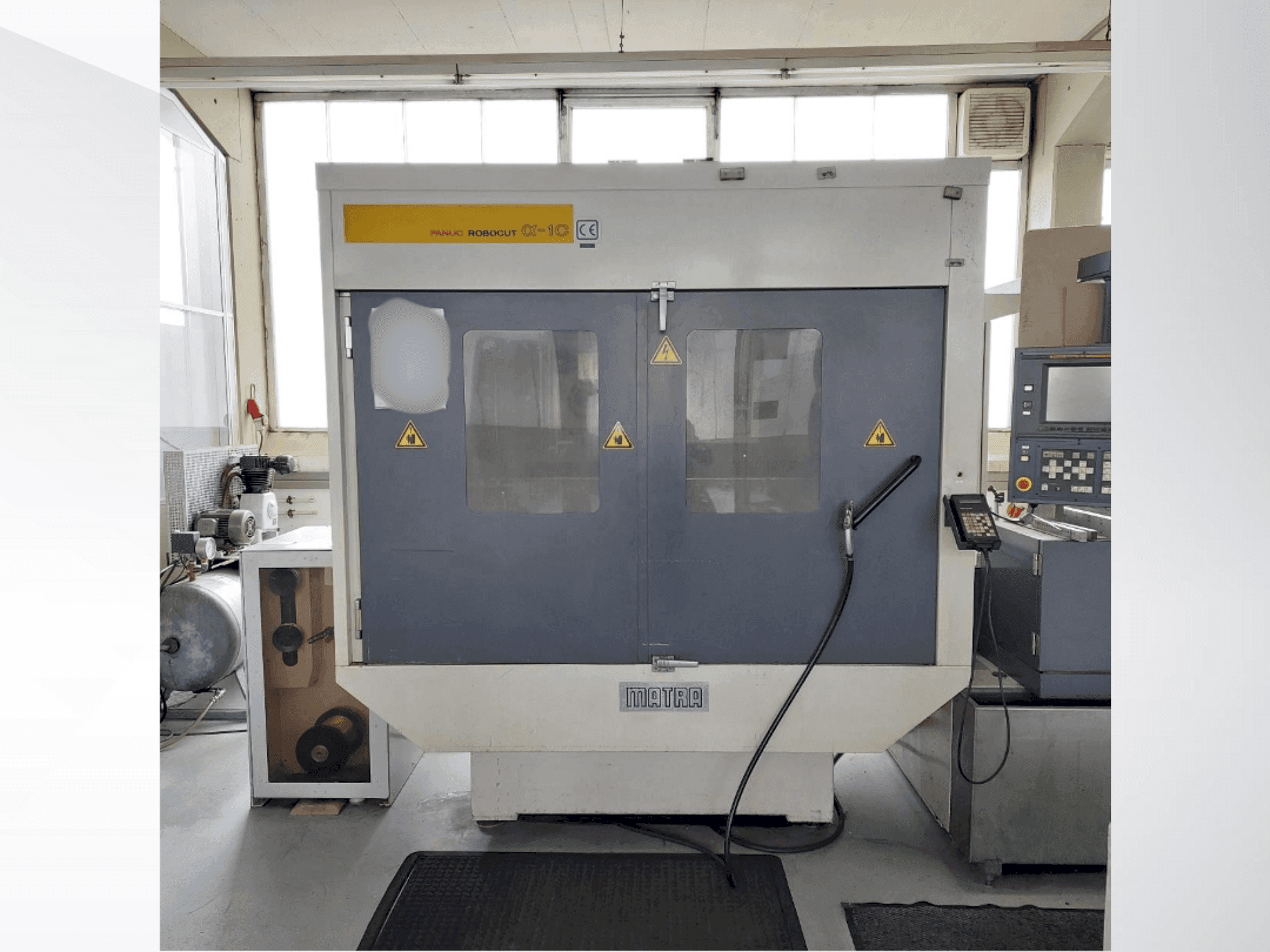

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Equipamento adicional

• Dispositivo de desenrolamento de fio Bedra BAS 45/100E (à esquerda da máquina), capaz de manusear bobinas de fio com peso até 45 kg

Vantagens da máquina

Vantagens qualitativas da máquina

• Sistema de controlo avançado com sistema fanuc 16-wb

• Capacidades versáteis de corte de fio com diâmetro e tensão de fio ajustáveis

Vantagens técnicas da máquina

• Tipo de máquina: EDM de fio CNC (máquina de descarga eléctrica de fio)

• Sistema de controlo: Sistema FANUC 16-WB (CNC de 32 bits)

• Número de eixos controlados: 5

• Curso de coordenadas do eixo X: 520 mm

• Curso de coordenadas do eixo Y: 370 mm

• Curso de Coordenadas do Eixo U: ±60 mm

• Curso de coordenadas do eixo V: ±60 mm

• Curso do eixo Z: 300 mm (275 mm possível em banho-maria)

• Ângulo máximo de conicidade: ±30° / 80 mm

• Ângulo de cone máximo opcional: ±45° / 40 mm

• Deslocação rápida do eixo X: 900 mm/min

• Deslocação rápida do eixo Y: 900 mm/min

• Deslocação rápida do eixo U: 450 mm/min

• Deslocação rápida do eixo V: 450 mm/min

• Deslocação rápida do eixo Z: 450 mm/min

• Deslocação rápida máxima: 900 mm/min

• Menor tamanho do passo de acionamento: 0,0001 mm

• Incremento mínimo de entrada: 0,0001 mm

• Incremento mínimo de comando: 0,0001 mm

• Dimensão máxima programável: ±9999,9999 mm

• Modo de programação: Incremental / Absoluto

• Interpolação: Linear e circular

• Capacidade da memória de programação: 280 m

• Ecrã de controlo: Ecrã de plasma a cores de 9,5 polegadas

• Interface: RS-232C leitura / impressão

• Gama de escala: 0.001 - 99.999 ×

• Função de rotação: ±0,001° - ±360°

• Compensação do diâmetro do fio: ±99,9999 mm

• Taxa máxima de avanço de corte: 25 mm/min

• Material dos elementos de guia do fio: Diamante

• Diâmetro do fio aplicável: 0,2 - 0,3 mm

• Velocidade ajustável do fio: 0 - 15 m/min

• Faixa de tensão do fio: 200 - 2500 g

• Superfície máxima de fixação da peça de trabalho: 750 × 590 mm

• Tamanho máximo da peça de trabalho: 790 × 730 × 275 mm

• Altura máxima da peça de trabalho (banho de água): 300 mm (275 mm submersa)

• Peso máximo da peça de trabalho com eixo coaxial: 650 kg

• Peso máximo da peça de trabalho com banho de água: 450 kg

• Massa admissível da peça de trabalho: 650 kg

• Peso da máquina: aprox. 2600 kg

• Massa da máquina (placa de identificação): 2.3 t

• Largura da máquina: 3270 mm

• Profundidade da máquina: 2610 mm

• Altura da máquina: 2240 mm

• Área de instalação necessária: 4000 × 2860 mm

• Alimentação eléctrica: 380 / 400 / 415 V ±10-15 %

• Fases eléctricas: Trifásico

• Frequência: 50 / 60 Hz

• Necessidade de potência: 11 kVA

• Valor de ligação com arrefecedor: 14 kVA

• Resolução de comando mais pequena: 0,0001 mm

• Intervalo máximo programável: ±9999,9999 mm

• Dispositivo de desenrolamento de fio Bedra: BAS 45/100E

• Peso máximo do carretel de fio (com dispositivo de desenrolamento): 45 kg

• Horas de funcionamento: 52881.1 h

Informações adicionais

Máquina ainda em funcionamento
