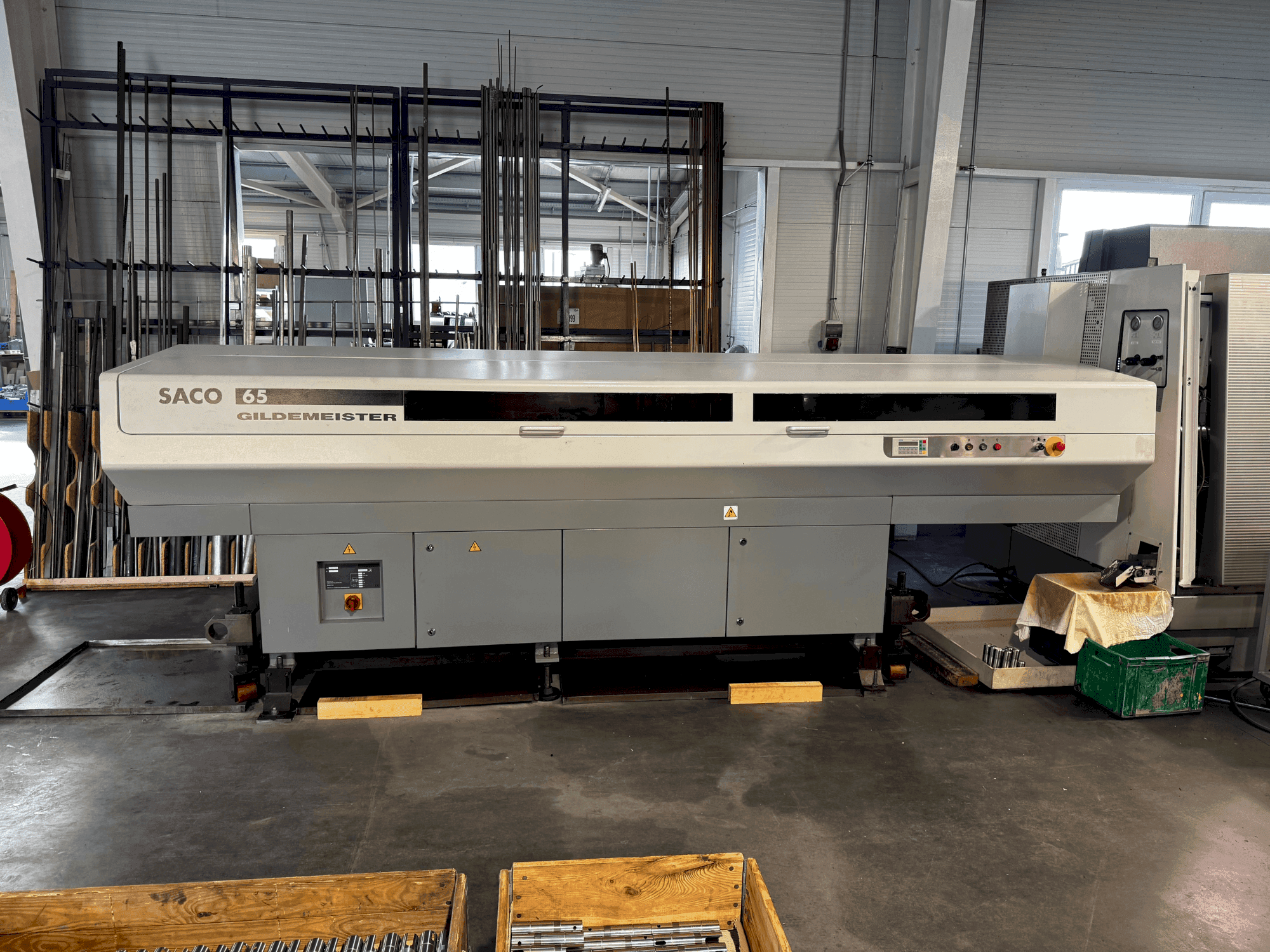

Gildemeister - CTX 420 V6 LinearHU-TUR-GIL-2006-00001

Equipamento Adicional

• - Sistema hidráulico Capacidade: 10 litros / Pressão para o dispositivo de aperto, contra-ponto: 10-60 bar / Sistema de refrigeração Capacidade: 210 litros / Volume de fornecimento a 6 bar: 20 l/min

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Carga ligada: 50 kva / tensão de rede: 400 v / fusível (slow-blow/vde 0100): 80 a / flutuação de tensão a 400 v: +6% / -10%
  • - Máx. Potência (100% ed): 4. 9 kw / max. Binário (100% ed): 10. 5 nm / máx. Velocidade: 4500 rpm
  • - Dimensões da máquina (l/w/h): 4890 / 2460 / 2080 mm / peso (kg): 6500 kg
  • - Máximo. Diâmetro de oscilação: 680 mm / diâmetro de oscilação sobre o x-slide: 565 mm / máx. Diâmetro de viragem: 324 mm / máx. Comprimento de viragem: 600 mm
  • - Número de ferramentas: 12 / eixo Ø de acordo com vdi 69880: 40 mm / porta-ferramentas: porta-ferramentas radial sw 320 / número de ferramentas acionadas: 12
  • - Capacidade da bomba: 2. 2 kw
  • - Dados técnicos, máquina com contra-fuso / fuso principal / nariz do fuso / flange plana: 170h5 mm / capacidade da barra: 65 mm / rolamento dianteiro Ø do fuso: 120 mm / furo do fuso: 79 mm / mandril: 200 / 250 mm / potência de acionamento s1 (100% ed): 25 kw / gama de velocidades: 1-5000 rpm / binário s1 (100% ed): 270 nm / eixo c (fuso principal): velocidade: 1-900 rpm, binário de retenção: 250 nm, precisão de indexação: 0. 025° / contra-fuso / nariz do fuso/flange plana: 140h5 mm / fuso Ø rolamento dianteiro: 160 mm / furo do fuso: 42 mm / mandril: 160 mm / potência de acionamento s1 (100% ed): 7. 5 kw / gama de velocidades: 1-1500 rpm / binário s1 (100% ed): 160 nm / eixo c (contra-eixo): velocidade: 1-250 rpm, binário de retenção: 120 nm, precisão de indexação: 0. 025°
  • - Nível de pressão sonora contínuo relacionado com o local de trabalho / de acordo com din 45635 parte 1-04. 85 (iso 3740-1980), medido: 77 db(a) / durante o corte: 78 db(a) / em modo de inatividade: 78 db(a) / corrediça transversal x/y/z / curso x: 185 mm / curso z: 635 mm / fuso de esferas x (dxh): 40x15 mm / fuso de esferas z (dxh): 40x5 mm / velocidade de deslocação rápida x/y/z: 60 / 15 / 45 m/min / força de impulsão x/y/z: 3. 5 / 7 / 7 kn / curso do contra-fuso / curso z2: 666 mm / velocidade de deslocação rápida z2: 45 m/min / fuso de esferas z2 (dxh): 40x15 mm
