➤ Gildemeister CTX 500 S2 em segunda mão à venda | gindumac.com

Mostrar na língua original

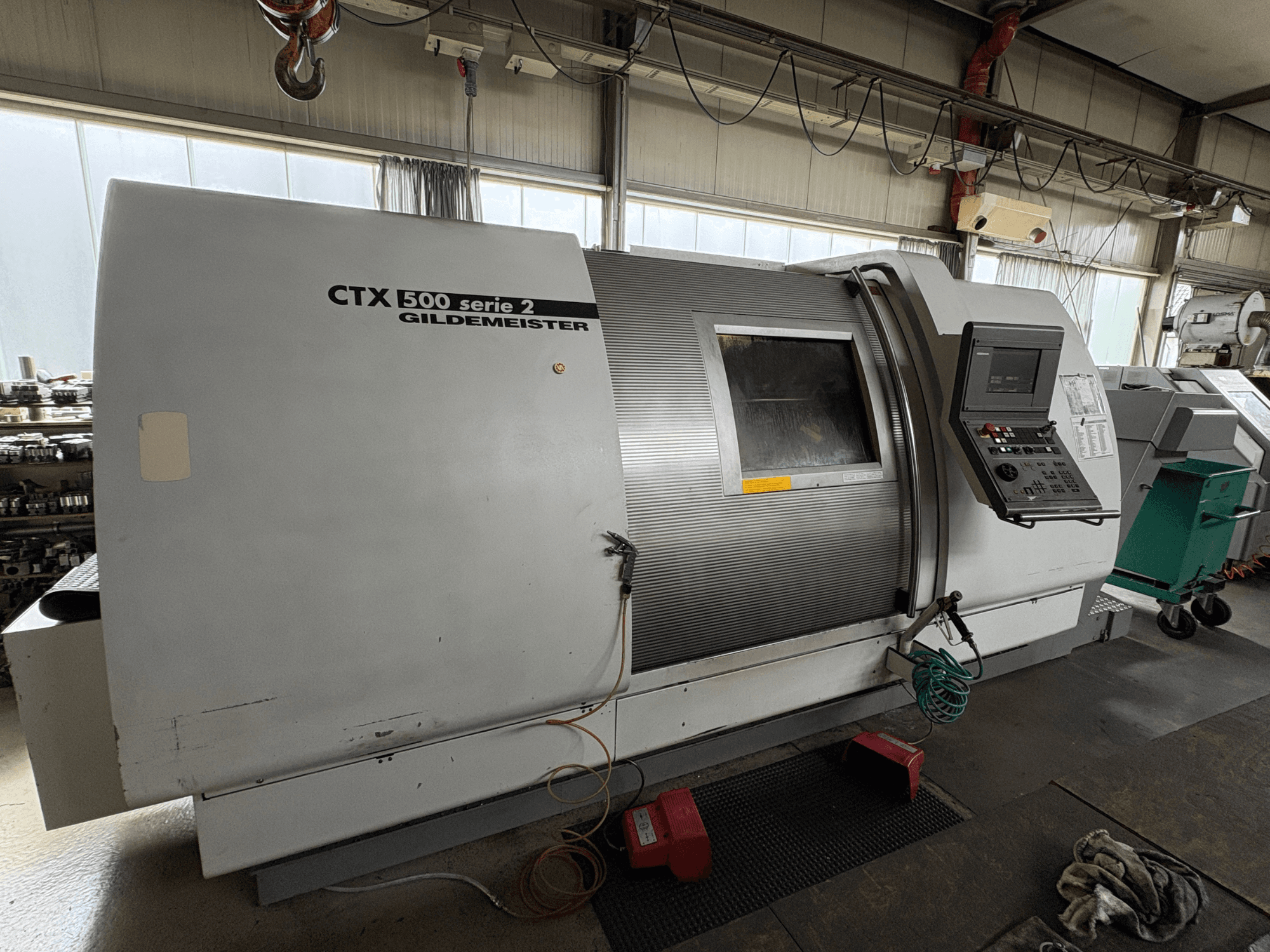

Esta máquina Gildemeister CTX 500 S2 de 3 eixos foi fabricada em 2001. Apresenta um comprimento de torneamento de 1000 mm e um diâmetro de giro sobre a cobertura do trilho da base de 680 mm. A máquina está equipada com um potente motor de 23 kW e um binário máximo de 650 Nm. Se procura capacidades de torneamento de alta qualidade, considere a máquina de torneamento horizontal Gildemeister CTX 500 S2 que temos à venda. Contacte-nos para obter mais informações.

Visão Geral

marca: Gildemeister
ano: 2001
MODELO: CTX 500 S2
horas de produção: 57279
tipo de aplicação: Tornear
Localização: Alemanha
tipo de máquina: Tornos horizontais
marca da unidade de controlo: HEIDENHAIN

Informação Técnica - Gildemeister CTX 500 S2

Unidade de Controlo

Marca do controlo: HEIDENHAIN
Modelo do controlo: CNC PILOT 4290

Dimensões

Altura da máquina: 2130 mm
Comprimento da máquina: 5560 mm
Peso da máquina: 8700 kg
Largura da máquina: 2400 mm

Movimento

Número de eixos: 3
Percurso do eixo X: 320 mm
Percurso do eixo Z: 1097 mm

Especificação Técnica

Fuso contrário: Não
Ferramentas acionadas: Sim
Diâmetro máximo da barra: 90 mm
Diâmetro máximo da peça: 680 mm
Potência do fuso: 23 kW
Velocidade do fuso: 3600 RPM

Informações adicionais

- Diâmetro de oscilação sobre a tampa da guia frontal: 455 mm

- Diâmetro do fuso principal: 220 h5 mm

- Diâmetro do fuso principal no rolamento dianteiro: 140 mm

- Furo do fuso: 107 mm

- Diâmetro do mandril: 315 / 400 mm

- Potência de acionamento (ciclo de trabalho de 100%): 23 kW

- Binário máximo: 650 Nm

- Gama de velocidades: 18 - 3600 rpm

- Velocidade do eixo C: < 100 rpm

- Binário de retenção do eixo C: 750 Nm

- Precisão de indexação do eixo C: <= 0,025 graus

- Força de avanço no eixo X: 8 kN

- Força de avanço no eixo Z: 15 kN

- Velocidade de deslocamento rápido no eixo X: 24 m/min

- Velocidade de deslocamento rápido no eixo Z: 30 m/min

- Parafuso de esferas eixos X / Z (diâmetro x passo): 32x15 / 40x20 mm

- Torre de ferramentas: Torre de discos universal, com indexação automática e lógica direcional

- Número de estações de ferramentas: 12

- Haste cilíndrica de montagem da ferramenta (DIN 69880): 40 (50) mm

- Curso vertical (eixo Y): +/- 50 mm

- Variante com ferramentas acionadas - Número de posições de ferramentas: 12

- Variante de ferramentas acionadas - Número máximo de ferramentas acionadas: 6

- Variante com ferramentas motorizadas - Diâmetro máximo de fixação: 16 mm

- Variante de ferramentas motorizadas - Velocidade máxima: 4000 rpm

- Variante de ferramentas motorizadas - Potência de acionamento (ciclo de trabalho de 40%): 9,7 kW

- Diâmetro do cano do contraponto (área frontal): 120 mm

- Curso do cano do contraponto: 120 mm

- Suporte do cano do contraponto: Mk 5 (6)

- Pressão máxima do cano do contraponto: 14 kN

- Dimensões DL 1000 (CxLxA) sem transportador de aparas: 5560 x 2400 x 2130 mm

- Peso sem transportador de aparas: 8700 kg / 10000 kg

- Nível de pressão sonora: 77 dB(A)

- Iluminância no fuso de torneamento: > 300 lux

- Tensão (U): 400 V

- Frequência (f): 50 Hz

- Fases: 3 ~

- Potência aparente (P): 58 kVA

- Corrente (I): 85 A

- Proteção por fusível: 100 A

- Tensão de controlo: 230 V / 24 V=

Equipamento incluído:

Transportador de aparas, mandril de 3 garras, pedais de comando, acessório para tubo de extração

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
