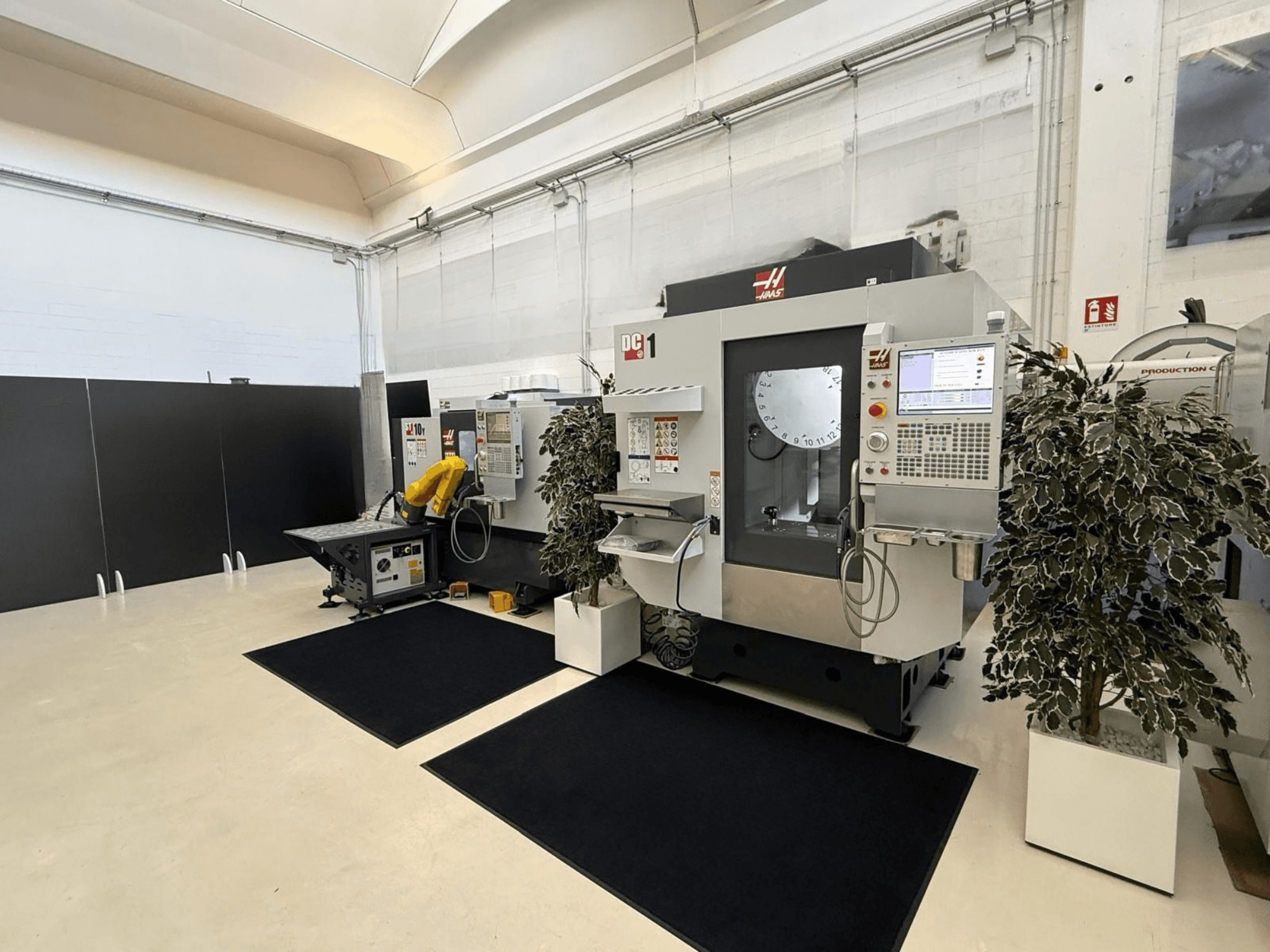

HAAS - DC-1IT-MIL-HAA-2024-00004

• Horário de funcionamento: 0 (máquina de exposição)

• Distância entre a ponta do fuso e a mesa: máx. 18,9 pol. / 480 mm; mín. 5,9 pol. / 150 mm

• Fuso: binário máximo de 14,0 ft-lbf a 2500 rpm / 19,0 Nm a 2500 rpm; acionamento direto em linha; cone BT30; rolamentos lubrificados com massa; arrefecimento líquido

• Mesa: 27,6 pol. / 700 mm (C) x 16,5 pol. / 420 mm (L); Largura da ranhura em T: 0,550 pol. / 14 mm; distância entre os centros das ranhuras em T: 4,92 pol. / 125 mm; 3 ranhuras em T; carga máxima: 550 lb / 250 kg (distribuída uniformemente)

• Velocidades de avanço: corte máximo 1200 ipm / 30,5 m/min; rápido (X/Y/Z) 1890 ipm / 48,0 m/min

• Impulso máximo (X/Y/Z): 2054 lbf / 9137 N

• Trocador de ferramentas: torre; capacidade de 21; diâmetro máximo da ferramenta (ocupada) 2,4 pol. / 60 mm; diâmetro máximo da ferramenta (vazia adjacente) 3,1 pol. / 80 mm; comprimento máximo da ferramenta 7,90 pol. / 200 mm; tempo entre ferramentas: 1,50 s; tempo entre cavacos: 2,50 s

• Velocidade máxima de rosqueamento: 5 000 rpm

• Capacidade de líquido de arrefecimento: 40 gal / 151 L

• Ar: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar; mangueira de ar em linha de 3/8 pol.; acoplador de ar de 3/8 pol.; pressão mínima de 80 psi / 5,5 bar

• Alimentação: trifásica 220 VCA (FLA 40 A) ou 440 VCA (FLA 20 A)

• Embalagem: 100,0 pol. x 79,0 pol. x 100,0 pol. / 254 cm x 201 cm x 254 cm; peso 7040 lb / 3402,0 kg

Equipamento adicional

• Refrigerador industrial CW-5200

• Transportador de aparas
