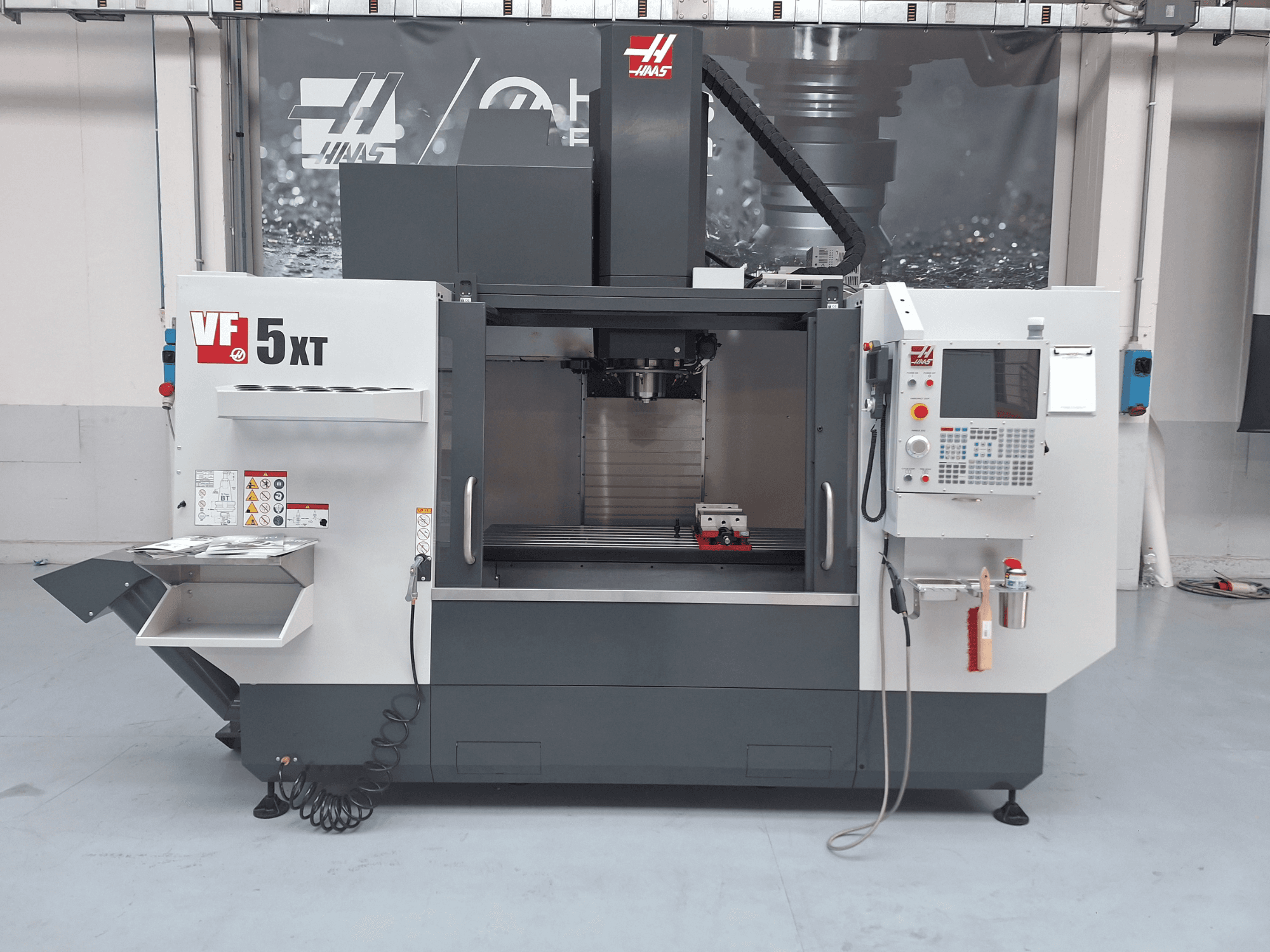

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Horas de funcionamento: 0 (máquina de exposição)

• Distância entre a ponta do fuso e a mesa (máx.): 32,9 pol. / 836 mm

• Distância entre a ponta do fuso e a mesa (mín.): 7,9 pol. / 201 mm

• Binário máximo do fuso: 340,0 ft-lbf a 700 rpm / 460,0 Nm a 700 rpm

• Sistema de acionamento do fuso: Caixa de velocidades de 2 velocidades

• Comprimento da mesa: 62,0 pol. / 1575 mm

• Largura da mesa: 23,0 pol. / 584 mm

• Largura da ranhura em T: 0,626 pol. a 0,630 pol. / 15,90 mm a 16,00 mm

• Distância entre os centros das ranhuras em T: 3,15 pol. / 80 mm

• Número de ranhuras em T padrão: 7

• Peso máximo na mesa (distribuído uniformemente): 4000 lb / 1814 kg

• Velocidade máxima de avanço de corte: 500 ipm / 12,7 m/min

• Deslocamento rápido (X, Y, Z): 710 ipm / 18,0 m/min

• Força máxima no eixo X: 3400 lbf / 15 124 N

• Impulso máximo no eixo Y: 4100 lbf / 18 238 N

• Impulso máximo em Z: 5600 lbf / 24 910 N

• Tipo de trocador de ferramentas: SMTC (trocador de ferramentas de montagem lateral)

• Capacidade de ferramentas: 30+1

• Diâmetro máximo da ferramenta (completa): 4,0 pol. / 102 mm

• Diâmetro máximo da ferramenta, grande (vazia adjacente): 7,0 pol. / 178 mm

• Comprimento máximo da ferramenta (a partir da linha de referência): 16,00 pol. / 406 mm

• Tempo de troca de ferramenta (média): 4,20 s

• Tempo entre cavacos (média): 6,30 s

• Capacidade de líquido de arrefecimento: 95 gal / 360 L

• Ar necessário: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

• Mangueira de ar em linha: 3/8 pol.

• Acoplador (ar): 3/8 pol.

• Pressão mínima do ar: 80 psi / 5,5 bar

• Tensão de entrada CA (trifásica) – Baixa: 220 VCA (70 A em carga total)

• Tensão de entrada CA (trifásica) – Alta: 440 VCA (35 A em carga total)

• Dimensões do palete para envio nacional: 168,0 pol. x 102,0 pol. x 125,0 pol. / 427 cm x 260 cm x 318 cm

• Dimensões da caixa de exportação: 168,0 pol. x 102,0 pol. x 130,0 pol. / 427 cm x 260 cm x 331 cm

• Peso de envio: 16 250 lb / 7 371,0 kg

Equipamento adicional

• Morsa montada numa mesa com ranhuras em T

• Acessório de pistola de ar

• Recipiente de pulverização e suporte para escova de limpeza montados na consola do braço de controlo
