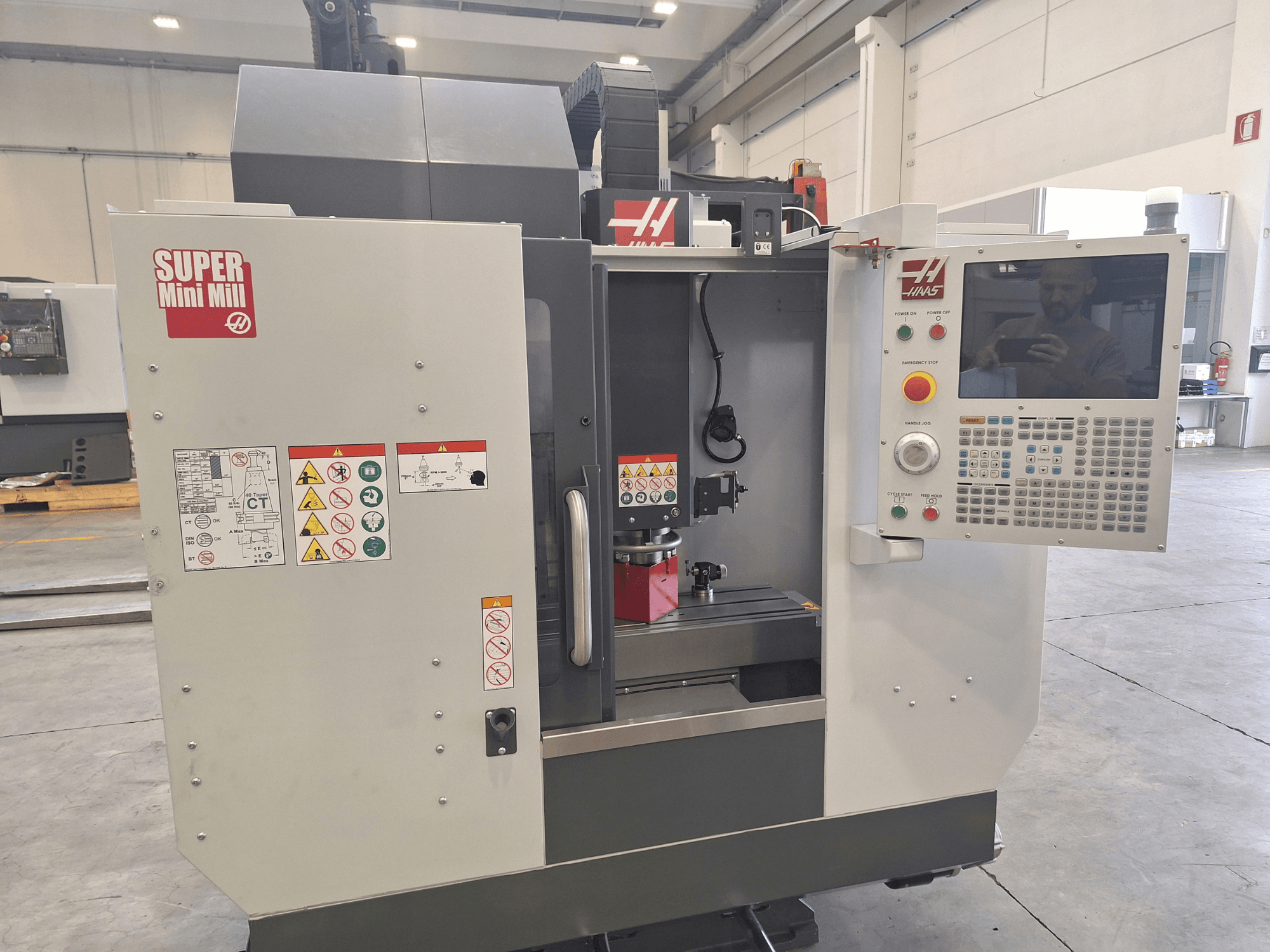

HAAS - HAAS Super Mini MillIT-MIL-HAA-2024-00001

Estado: Máquina em estado de exposição

Horas de funcionamento: 0

Distância entre a ponta do fuso e a mesa: máx. 19,0 pol. / 483 mm; mín. 4,0 pol. / 102 mm

Binário máximo do fuso: 22,0 ft-lbf a 5000 rpm / 29,8 Nm a 5000 rpm

Sistema de acionamento do fuso: Velocidade direta, transmissão por correia

Lubrificação dos rolamentos do fuso: injeção de ar/óleo

Arrefecimento do fuso: arrefecimento a ar

Comprimento da mesa: 36,0 pol. / 914 mm

Largura da mesa: 12,0 pol. / 305 mm

Largura das ranhuras em T da mesa: 0,626 pol. a 0,630 pol. / 15,90 mm a 16,00 mm

Distância entre os centros das ranhuras em T da mesa: 4,33 pol. / 110 mm

Número de ranhuras em T padrão: 3

Velocidade máxima de avanço de corte: 833 ipm / 21,2 m/min

Velocidades de avanço rápido (X/Y/Z): 1200 ipm / 30,5 m/min

Impulso máximo (X/Y/Z): 2000 lbf / 8896 N

Tipo de trocador de ferramentas: Trocador de ferramentas de montagem lateral (SMTC)

Capacidade do trocador de ferramentas: 30+1

Diâmetro máximo da ferramenta (completo): 2,5 pol. / 64 mm

Diâmetro máximo da ferramenta, grande (vazia adjacente): 5,0 pol. / 127 mm

Comprimento máximo da ferramenta (a partir da linha de referência): 7,00 pol. / 178 mm

Tempo entre ferramentas (média): 2,80 s

Tempo entre cavacos (média): 4,20 s

Capacidade de refrigeração: 45 gal / 170 L

Ar necessário: 4 scfm a 100 psi / 113,0 L/min a 5,5 a 6,9 bar

Mangueira de ar em linha e acoplador: 3/8 pol.

Tensão de entrada CA (trifásica) - Baixa / Alta: 220 VCA (30 A) / 440 VCA (15 A)

Dimensões de envio: 90,0 pol. x 80,0 pol. x 99,0 pol. / 229 cm x 203 cm x 252 cm

Peso de envio: 4650 lb / 2109,2 kg
