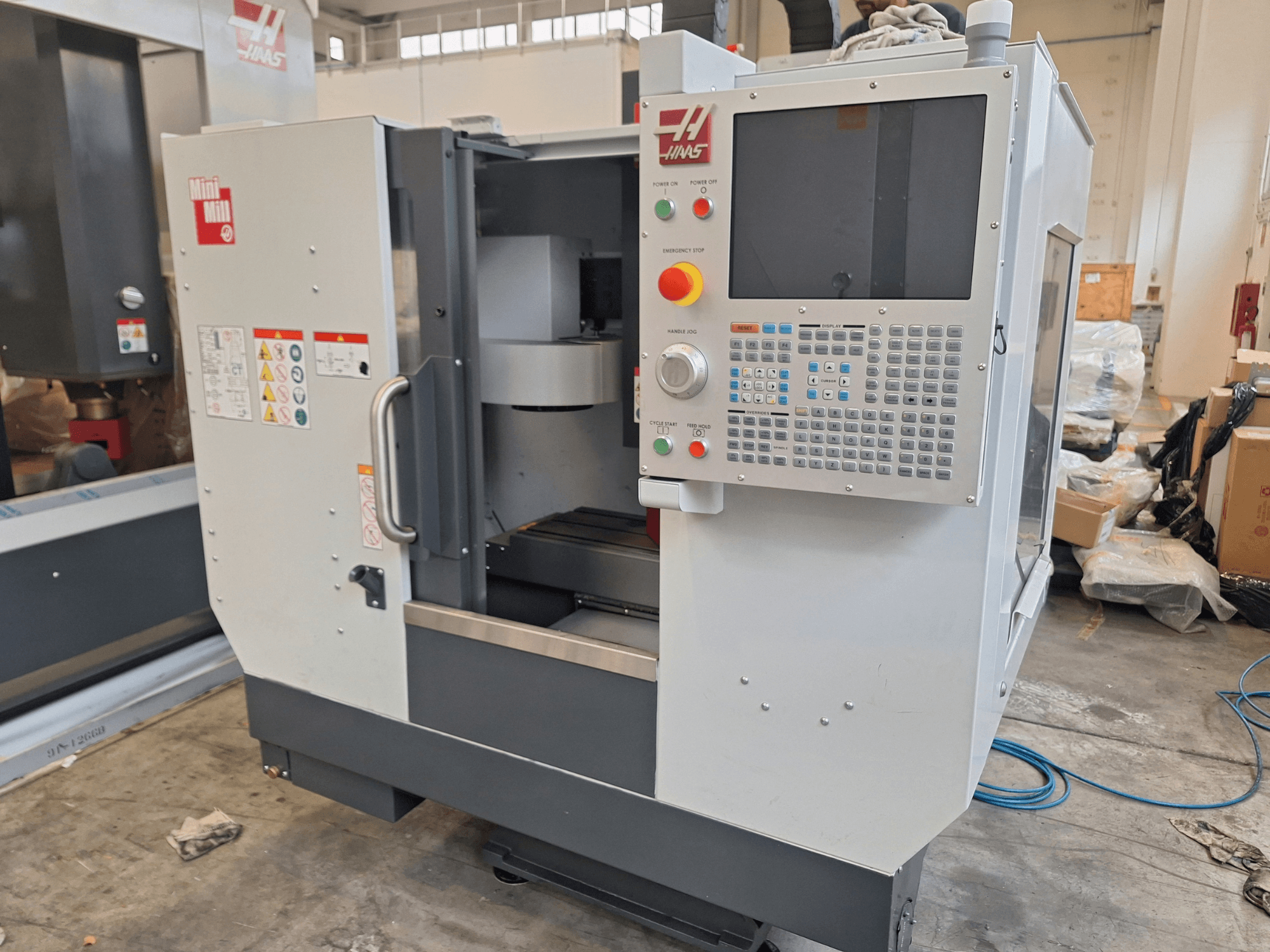

HAAS - Mini MillIT-MIL-HAA-2024-00003

• Horário de funcionamento: 0

• Máquina de exposição

• Distância entre a ponta do fuso e a mesa (~ máx.): 19,0 pol. (483 mm)

• Distância entre a ponta do fuso e a mesa (~ mín.): 4,0 pol. (102 mm)

• Potência nominal máxima do fuso: 10,0 hp (7,5 kW)

• Binário máximo do fuso: 45,0 ft-lbf a 500 rpm (61,0 Nm a 500 rpm)

• Sistema de acionamento do fuso: Velocidade direta, transmissão por correia

• Lubrificação dos rolamentos: com massa lubrificante

• Arrefecimento: Arrefecimento a ar

• Largura da ranhura em T: 0,626 pol. a 0,630 pol. (15,90 mm a 16,00 mm)

• Distância entre os centros das ranhuras em T: 4,33 pol. (110 mm)

• Número de ranhuras em T padrão: 3

• Velocidade máxima de avanço de corte: 650 ipm (6,5 m/min)

• Velocidades rápidas nos eixos X / Y / Z: 800 ipm (20,3 m/min)

• Força máxima dos motores dos eixos (X, Y, Z): 2000 lbf (8896 N)

• Tipo de trocador de ferramentas: Carrossel

• Diâmetro máximo da ferramenta (total): 3,5 in (89 mm)

• Comprimento máximo da ferramenta (a partir da linha de referência): 12,00 pol. (305 mm)

• Tempo entre ferramentas (média): 4,20 s

• Tempo entre cavacos (média): 5,00 s

• Capacidade de líquido de arrefecimento: 45 gal (170 L)

• Ar necessário: 4 scfm a 100 psi (113,0 L/min a 6,9 bar)

• Mangueira de ar em linha: 3/8 pol.

• Acoplador (ar): 3/8 pol.

• Pressão mínima do ar: 80 psi (5,5 bar)

• Tensão de entrada CA (monofásica): 220 VCA, Amperagem em carga total: 40 A

• Tensão de entrada CA (trifásica baixa): 220 VCA, amperagem em carga total: 25 A

• Tensão de entrada CA (trifásica alta): 440 VCA, Amperagem em carga total: 13 A

• Dimensões do palete para o mercado interno/exportação: 90,0 pol. x 80,0 pol. x 92,0 pol. (229 cm x 203 cm x 234 cm)

• Peso de envio: 4450 lb (2018,5 kg)

Equipamento adicional

• Sistema de sondagem sem fios Renishaw Intuitive Probing System (WIPS) com sonda de mesa OTS instalada

• Conjunto de bicos de refrigeração flexíveis
