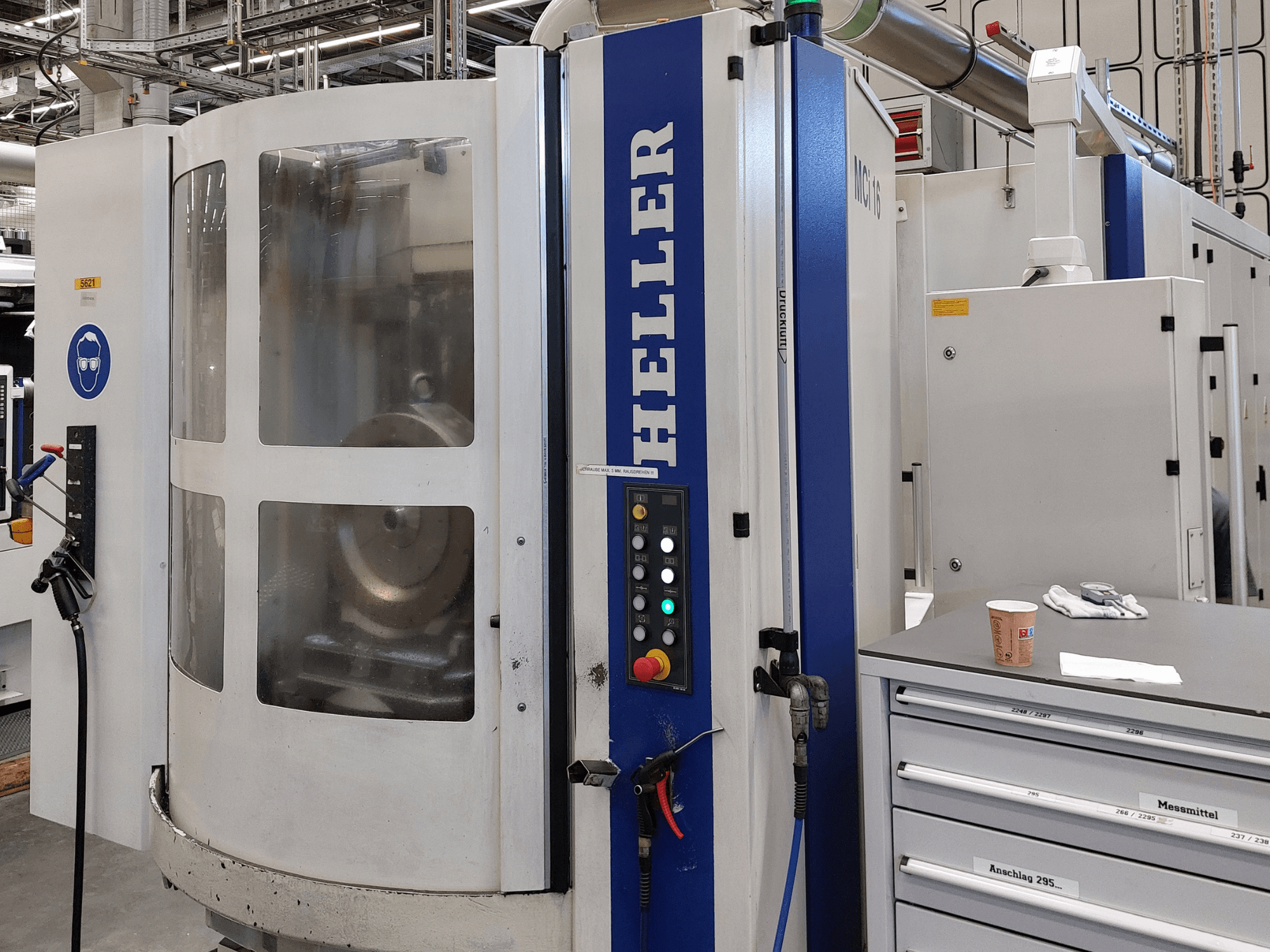

HELLER - MCI 16DE-MIL-HEL-2004-00003

- Tensão: 400 V

- Frequência: 50 Hz

- Corrente nominal: 99 A

- Carga total ligada: aprox. 69 kVA

- Velocidades de avanço (X, Y, Z): 1 - 60 000 mm/min

- Deslocação rápida (X, Y, Z): 60 000 mm/min

- Aceleração (X, Y, Z): 10,0 m/s²

- Precisão de indexação da mesa rotativa: 360 x 1°, precisão de 6"

- Força máxima de fixação da mesa rotativa: 500 daN

- Binário tangencial máximo da mesa rotativa: 10 000 Nm

- Momento de inclinação máximo da mesa rotativa: 8 000 Nm

- Velocidade do eixo B: 40 rpm

- Dimensões do trocador de paletes: 400 x 500 mm, 61 roscas de montagem M12

- Capacidade do magazine de ferramentas em cadeia: 40 compartimentos para ferramentas

- Diâmetro máximo da ferramenta: 72 mm (com todos os compartimentos ocupados) / 150 mm (com compartimentos adjacentes livres)

- Comprimento máximo da ferramenta: 320 mm

- Peso máximo da ferramenta: 12 daN

- Potência máxima do fuso (S6-40%): 38 kW (a partir de 1500 rpm)

- Binário máximo do fuso (S6-40%): 240 Nm (até 1500 rpm)

- Sistema de medição: direto com escalas lineares

- Tolerância de posicionamento: 0,007 mm

- Capacidade do líquido de arrefecimento: aprox. 1 500 L

- Equipamento/funcionalidades opcionais: Unidade de arrefecimento central para o fuso e o armário, dispositivo de inspeção de excentricidade RLE1, controlo mecânico de quebra de broca, sistema de lubrificação e arrefecimento com transportador de aparas, sonda Renishaw, estação manual de montagem de peças rotativa (4x90°)

- Componentes incluídos: Sem dispositivo de fixação, incluindo 2 paletes de máquina
