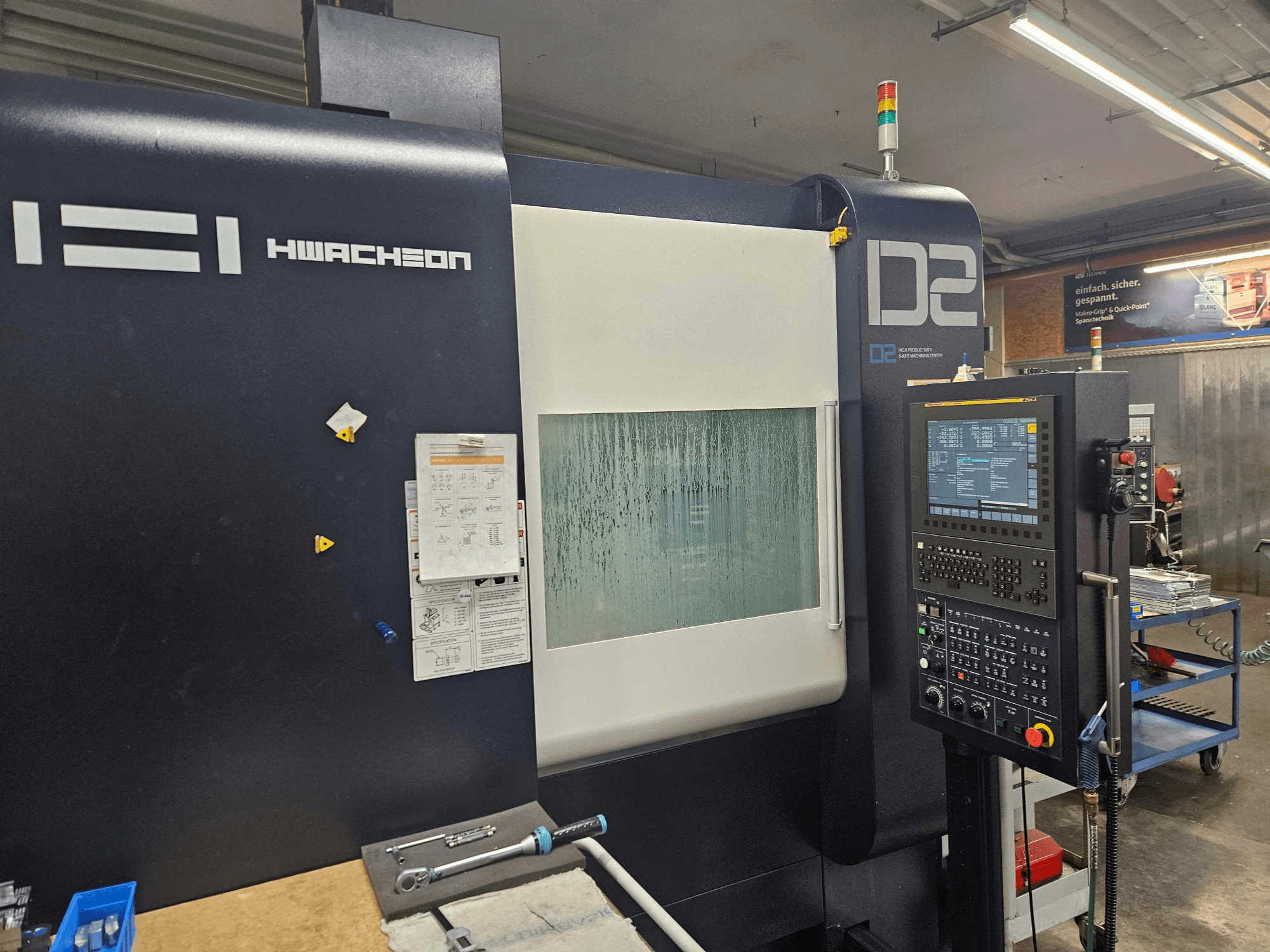

HWACHEON - D2-5AX 12kDE-MIL-HWA-2021-00001

- Unidade de controlo: Fanuc 0i-MF com ecrã a cores de 15", Manual Guide i / TWP, servidor de dados de 4 GB

- Velocidades máximas de avanço (X/Y/Z): 24 000 mm/min

- Velocidade rápida (X/Y/Z): 36 / 30 / 30 m/min

- Velocidade rápida (B/C): 25 U/min

- Diâmetro da mesa: 600 mm

- Peso máximo da peça: 500 kg

- Altura da mesa: 500 mm

- Ranhuras em T: 14 x 100 mm

- Velocidade do fuso: até 12 000 rpm (opcionalmente disponível com 14 000 rpm, 37/22 kW)

- Potência de acionamento do fuso: 37 / 18,5 kW

- Binário do fuso: 250 Nm

- Cônico do fuso: SK-40 DIN 6359 / DIN 69872A

- Vagas no carregador de ferramentas: 30 vagas (opcionalmente 40 vagas)

- Comprimento máximo da ferramenta: 300 mm

- Diâmetro máximo da ferramenta: 80 mm (130 mm com espaço vazio adjacente)

- Peso máximo da ferramenta: 8 kg

- Tempo de troca de ferramenta: 1,8 s

- Alimentação interna de líquido de arrefecimento (IKZ): 30 bar, 13 l/min

- Capacidade do depósito de líquido de arrefecimento: 250 L

- Sistemas de medição: medição de ferramentas Renishaw OMP40-2 com transmissão por infravermelhos, ajustador de ferramentas Blum

- Opções de software: HTLD, HTDC, Optima, Bloco HAI 400, Interpolação helicoidal Fanuc, Reinício do programa, HRCC

- Potência elétrica total: 70 kVA

- Tensão nominal: 3 / 220 V, 50 Hz

- Pressão de ar de funcionamento: 0,5 - 0,7 MPa

- Tempo de funcionamento do controlo: 16 460 h

- Tempo de funcionamento: 5 550 h

- Tempo de maquinagem: 4 225 h
