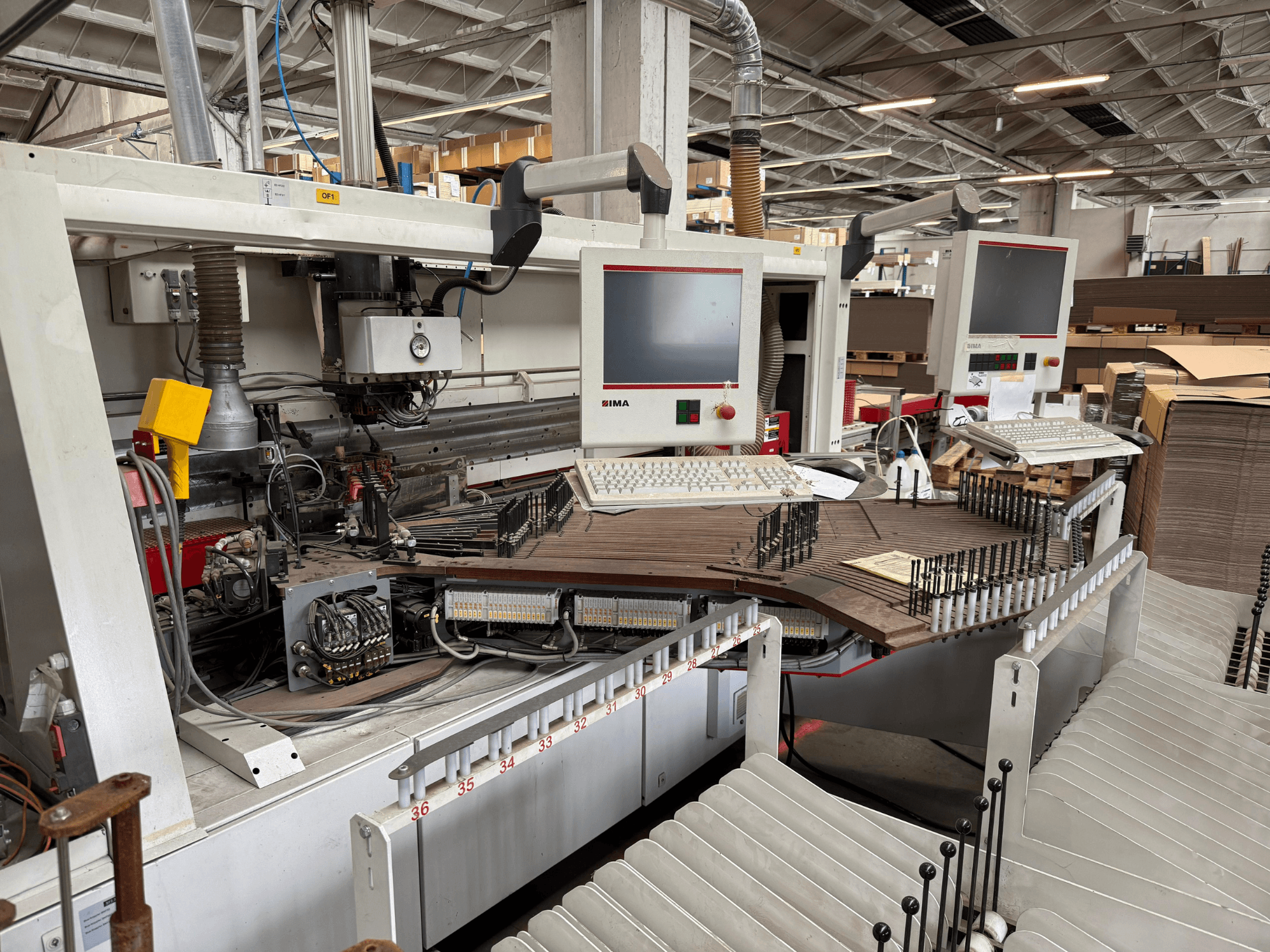

IMA - NOVIMAT I /G80/390/R3DE-EDG-IMA-2013-00001

Informações adicionais

• Potência do motor: 2 x 45 kW, 150 Hz

• Velocidade do motor: 9000 rpm

• Alimentação eléctrica: 230 V

• Potência de aquecimento: 6 x 500 watts

• Gama de ajuste: Vertical aprox. 17 mm, Horizontal aprox. 30 mm

• Curso: Max. 8 mm

• Diâmetro do rolo: Max. 850 mm

• Altura da borda: 14 - 65 mm

• Projeção da peça de trabalho: Min. 30 mm + espessura da borda, Max. 80 mm incluindo a espessura da aresta

• Comprimento da peça de trabalho: Min. 130 mm

• Folga da peça de trabalho: Min. 300 mm

• Distância da peça de trabalho: Min. 990 mm

• Espessura da peça de trabalho: Min. 8 mm, Min. 12 mm com roda de decalque, Max. 80 mm

• Projeção da peça de trabalho de traçado simples: Min. 30 mm

• Projeção da peça de trabalho de traçado duplo: Min. 38 mm para max. 4 perfis, Max. 50 mm

• Diâmetro da cabeça de corte: 125 mm

• Eixo do motor: 30 x 68 mm de diâmetro

• Rosca interna: M16, consoante o motor, esquerda ou direita

• Secção transversal de corte Potência do motor: 0,20 kW, 200 Hz 400 V, 12000 rpm para max. 195 mm², Opção: 0,66 kW, Extensão para max. 1100 mm²

• Diâmetro da ferramenta: 160 mm / 48 dentes

• Gama de rotação: 0 e 25 graus

• Velocidade da peça de trabalho: Max. 30 m/min para uma secção transversal da aresta de 3 x 45 mm

• Saliência da aresta: Borda superior, máx. 3 mm, borda inferior, máx. 2 mm para arestas rectas

• Material da aresta: Borda, máx. 4 mm para madeira e plástico; Alumínio, máx. 3 mm
