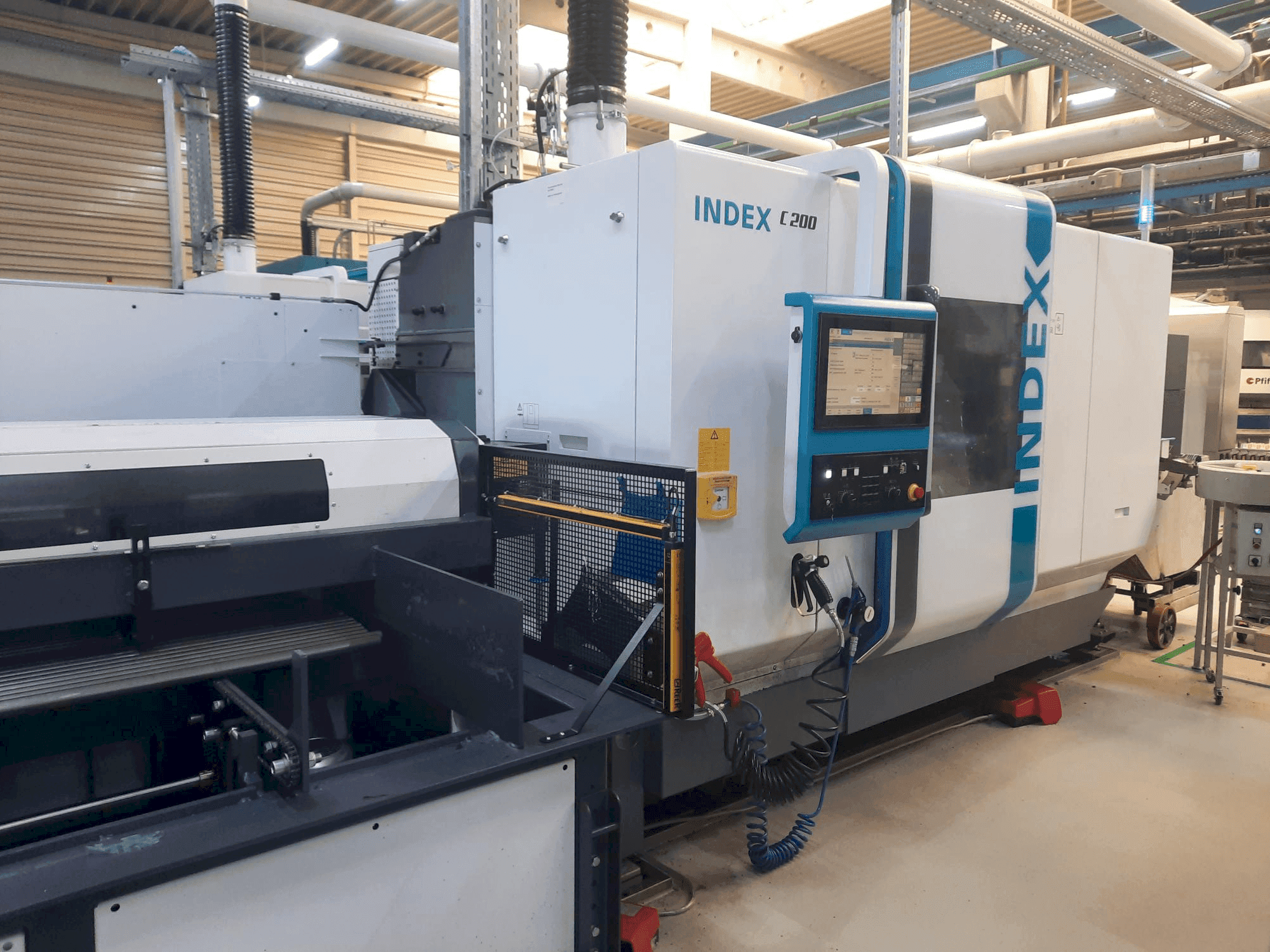

Index - C200DE-TUR-IND-2023-00001

Equipamento adicional

• Opções de software: OPC UA para ligação ao computador principal (máx. 200 variáveis). Ciclo ChipMaster para o controlo da quebra de aparas.
• Dados ambientais: Nível de ruído: 73,8 dB(A)

Benefícios da máquina

Benefícios técnicos da máquina

• Sistema de controlo: baseado no sinumerik 840d solutionline (sl) com accionamentos sinamics s120. 18. Ecrã a cores tft de 5" com pct-touch (ip65). Interface de utilizador siemens operate em alemão.
• Interfaces: 4x usb 2. 0 (2 no painel de controlo, 2 no painel de controlo). Capacidade de rede para transferência de dados nc (unidades lógicas).
• Segurança: siemens safety-integrated (profisafe).
• Mecanismo da torre: bloqueio hidráulico, motor de corrente alternada com engrenagem de face. Potência de acionamento por porta-ferramentas: 10 kw (25 % ed), máx. 8. 000 rpm.
• Porta-ferramentas: haste cilíndrica d25x48 (din69880) com ranhuras em w para maior precisão de repetição. Ferramentas acionadas possíveis em todas as estações (apenas rotativas na posição de trabalho).
• Unidade de arrefecimento: 13 kw para o sistema hidráulico, fusos e armário de controlo. Ligação para água de arrefecimento (20°c ±2°c, 30 l/min, glicol 25 %).
• Transportador de aparas: transportador de correia articulado (fabricado pela knoll) com contentor de 180 litros, altura de descarga 840 mm. Sistema de lubrificação de arrefecimento: contentor de 750 litros, bombas de 8 bar/20-80 bar.
• Interface do carregador de barras: compatível com unimag4 (os carregadores externos requerem uma tampa específica). Comprimento máximo da barra: 1. 035 mm (funcionamento com barras curtas). Dispositivo de recolha do pórtico: pinça pneumática (Ø 10-90 mm, máx. 3,5 kg). Tapete transportador com interrutor para peças acabadas/peças restantes.

Informações adicionais

Unidade de controlo Tensão de funcionamento: 400V Tensão de controlo: 24V DC Frequência: 50Hz Potência nominal: 54kW Carga conectada: 65kVA Corrente nominal: 94A Fusível de reserva máximo: 100A Acionamento principal Eixo principal e contra-eixo Montagem da cabeça do fuso: OD 140mm, ID 85mm Diâmetro do rolamento frontal: 110mm Binário máximo (100%/40%): 125/170 Nm Pressão de aperto mín./máx.: 8/80 bar Pressão da área do pistão: 57cm² Tensão da área do pistão: 57cm² Força de compressão máx.: 45600 N Força de tração máx.: 45600 N Eixo C: Acionamento: Motor de eixo oco do fuso; sistema de medição de ângulos diretamente no fuso Dispersão de posição (VDI/DGQ 3441): Psmax = 0,01 graus Torre Porta-ferramentas 1 Percurso de trabalho do eixo X: 110 mm Deslocação rápida do eixo X: 30m/min Aceleração do eixo X: 9m/s² Força de alimentação do eixo X: 5000N Percurso de trabalho do eixo Z: 320mm Deslocação rápida do eixo Z: 50m/min Aceleração do eixo Z: 9m/s² Força de alimentação do eixo Z: 5000N Percurso de trabalho do eixo Y: 100mm Avanço rápido do eixo Y: 15m/min Aceleração do eixo Y: 9m/s² Força de alimentação do eixo Y: 5000N Estações: 14 com suporte de haste cilíndrica D25x48 Porta-ferramentas 2 Percurso de trabalho do eixo X: 110mm Deslocação rápida do eixo X: 30m/min Aceleração do eixo X: 9m/s² Força de alimentação do eixo X: 5000N Percurso de trabalho do eixo Z: 550mm Deslocação rápida do eixo Z: 50m/min Aceleração do eixo Z: 9m/s² Força de alimentação do eixo Z: 5000N Percurso de trabalho do eixo Y: 100mm Avanço rápido do eixo Y: 15m/min Aceleração do eixo Y: 9m/s² Força de alimentação do eixo Y: 5000N Estações: 14 com suporte de haste cilíndrica D25x48 Porta-ferramentas 3 Percurso de trabalho do eixo X: 180mm Deslocação rápida do eixo X: 30m/min Aceleração do eixo X: 9m/s² Força de alimentação do eixo X: 5000N Estações: 14 com suporte de haste cilíndrica D25x48
