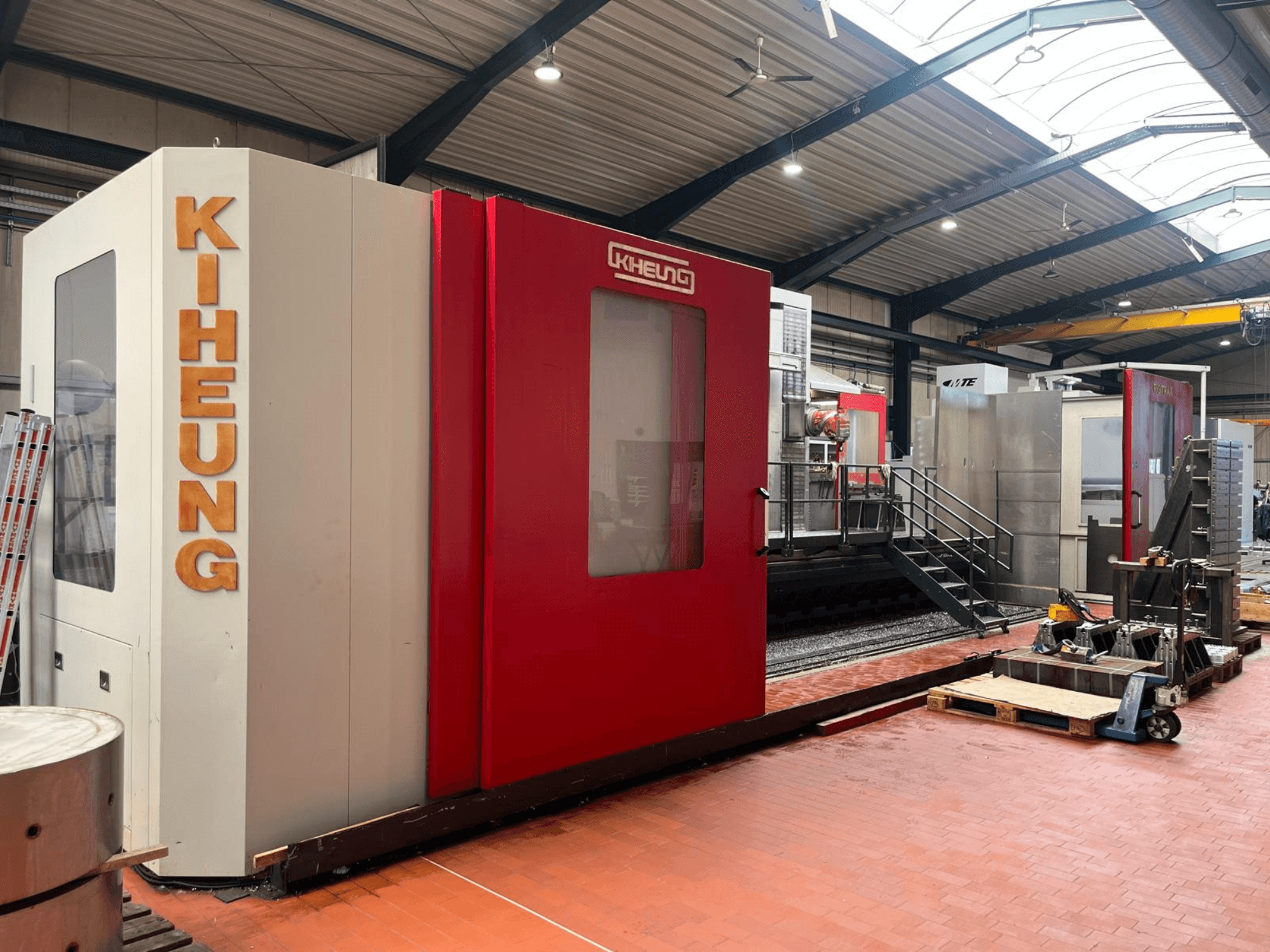

KIHEUNG - RIGITRAX X 8000DE-MIL-KIH-2011-00001

- Computador principal: MC 422 C com as opções de software 1 e 2

- Comprimento da mesa: 9950 mm

- Largura da mesa: 1150 mm

- Superfície das ranhuras em T: 9 x 22 / 10 x 22 unidades x mm

- Distância entre ranhuras em T: 125 mm

- Superfície frontal das ranhuras em T: 2 x 22 mm

- Carga máxima da mesa: 3500 kg/m²

- Velocidade de avanço (nos 3 eixos): 10 000 mm/min

- Deslocamento rápido (eixos X, Y, Z): 16 000 mm/min

- Potência de avanço do eixo X: 70 Nm

- Potência de avanço do eixo Y: 27 Nm

- Potência de avanço do eixo Z: 50 Nm

- Cônico do fuso: ISO 50, DIN 69871

- Gama de velocidades do fuso (2 níveis):

- 1.º nível: 0 - 1000 U/min

- 2.º nível: 1001 - 4000 U/min

- Potência do motor do fuso principal (100% / 60%): 28 / 38 kW (motor do fuso principal SIEMENS)

- Acionamentos dos eixos: Acionamentos CA SIEMENS

- Volume do depósito de líquido de arrefecimento: 500 l (sem arrefecimento através do fuso) / 1500 l (com arrefecimento através do fuso - 2 bombas)

- Sistema de medição linear: escalas HEIDENHAIN com sistema de ar comprimido DA 300

- Caixa de velocidades do fuso: Redutor ZF, 2 velocidades (1-1000 / 1001-4000 rpm), arrefecido

- Cabeça de fresagem: Cabeça de fresagem automática universal A 4 Plus, sistema «HURON», arrefecida, birrotacional 2,5° x 2,5°, posicionamento programável e automático em incrementos de 2,5° nos planos de 45° e 90° (preparação para fresagem simultânea em 5 eixos / indexação)

- Trocador de ferramentas: sistema de cadeia vertical/horizontal de 40 posições, acionado por servomotor, monitorização por codificador HEIDENHAIN

- Refrigeração através do fuso (CTS / IKZ): sistema de refrigeração de alto desempenho a 16 bar com filtro de papel (união rotativa DEUBLIN, 16 bar para o fuso, 8 bar para 6 bicos de refrigeração na ponta do fuso)

- Reservatórios de líquido de arrefecimento: 2 reservatórios (reservatório limpo de 1200 l e pré-reservatório de 500 l) com sistema de filtragem por fita de papel (largura do papel de 500 mm, finura de filtragem de 10 mícrons)

- Transportador de aparas: Transportador de correia articulada larga X 8000 na parte traseira, descarga elevada

- Preparação para medição: Preparada para o sondador de contacto de peças TS 220 e o sondador de contacto de ferramentas TT 140

- Características adicionais: Contrapeso hidráulico no eixo Z, orientação do fuso para rosqueamento rígido, PLC preparado para o 4.º eixo, unidade automática de sopro de conicidade (cabeças A2 + A4), lubrificação central automática, volante eletrónico portátil HEIDENHAIN HR-410, interface Ethernet, desligamento automático

- Envolvente da máquina: Envolvente parcial da máquina com 2 portas frontais para o modelo X 4000 ou 4 portas frontais para os modelos X 6000 - X 8000

- Acabamento de pintura: cinzento claro RAL 7035, vermelho carmim RAL 3002
