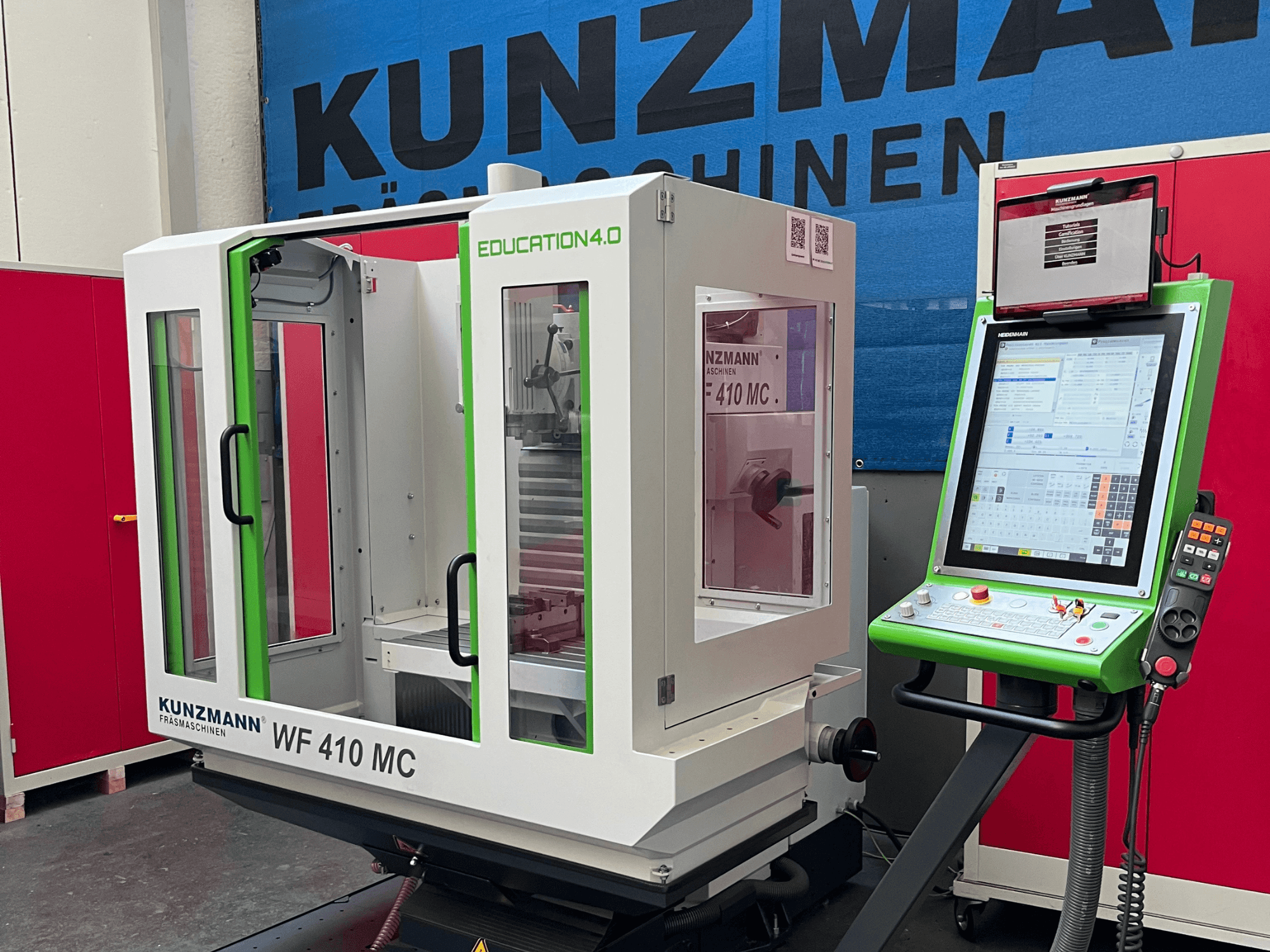

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Máquina de demonstração

- Tempo de funcionamento da máquina: 910 h

- Potência do fuso S1-100% ED: 6,8 kW

- Potência do fuso S6-25% ED: 13,0 kW

- Velocidade do fuso (funcionamento manual): Variável de forma contínua, de 1 a máx. 4 500 rpm

- Velocidade do fuso (funcionamento automático): variável de forma contínua entre 1 e máx. 5 000 rpm

- Acionamentos de avanço: servoacionamento eletronicamente controlado e infinitamente variável por eixo

- Deslocamento rápido / Velocidade de avanço nos eixos X, Y e Z: infinitamente variável até um máximo de 5 / 5 / 5 m/min

- Tensão de funcionamento: 400 V - Frequência da rede: 50 Hz - Número de fases: 3

- Corrente nominal: 24 A - Fusível principal: 32 A

- Capacidade de interrupção em curto-circuito: 10 kA

- Consumo de potência / Potência de ligação: aprox. 17 kVA

- Tensão de controlo: 24 V

- Peso de instalação (máquina base): aprox. 1 800 kg (incluindo fluidos, sem opções/ferramentas)

- Peso máximo de transporte: 2 030 kg

- Construção da máquina: Construção em fundição otimizada por FEM com design de corrediça transversal

- Guias: Guias planas endurecidas e retificadas nos eixos X, Y e Z, com coberturas metálicas

- Sistema de acionamento: Parafusos de esferas em todos os eixos

- Interface do cone do fuso: SK 40 DIN ISO 7388-1 Forma AD com pino de tração DIN ISO 7388-3 Forma AD (Referência: 10-113300)

- Cabeça de fresagem vertical: Ângulo de rotação de +/- 90°, cano extensível manualmente com mecanismo giratório, curso de 70 mm, fixável, arrefecimento a ar dependente da velocidade, proteção da fresa

- Fixação da ferramenta: Fixação mecânica automática da ferramenta, força de fixação de 10 000 N, libertação hidráulica

- Sistema de medição: Sistemas de medição linear com codificação de distância, diretos, incrementais, resolução de 0,001 mm

- Proteção contra sobrecarga: Detecção de sobrecarga através da tecnologia de acionamento e controlo

- Volantes de segurança: Nos 3 eixos - Cabina de segurança: Proteção contra salpicos e aparas montada na bandeja de aparas, movendo-se verticalmente com o eixo, interruptor de fim de curso fixo, 2 portas de correr à frente, 1 porta com dobradiças à direita, janelas de visualização em todos os lados

- Painel de controlo: Montado num braço longo e giratório na base, rotativo

- Lubrificação: Lubrificação central automática com enchimento inicial de lubrificante e recipiente separado para óleo usado montado na parte frontal

- Sistema de refrigeração: Reservatório independente, com capacidade de 66 L (Referência: 10-450111-03)

- Iluminação da máquina: Lâmpada LED com braço flexível

- Elementos de nivelamento: 1 conjunto = 4 peças

- Mesa angular fixa: Superfície de fixação 650 x 375 mm, 5 ranhuras em T 14 H7 (passo de 63 mm), capacidade de carga máxima de 250 kg (SKU: 10-470050-02)

- Unidade de controlo: HEIDENHAIN TNC 620 FS com segurança funcional

- Ecrã: ecrã tátil vertical de 19"

- Capacidade de armazenamento: 30 GB no total, 7,7 GB de memória de programa (Compact Flash CFR)

- Tempo de processamento de bloco: 1,5 ms - Interfaces de dados: USB, Fast Ethernet 1000 Base-T

- Volante eletrónico: HEIDENHAIN HR 510 FS com teclas de eixo integradas, avanço e paragem de emergência (SKU: 10-112862-01)

- Função de desligamento automático da máquina: desligamento automático após o encerramento ou no final do programa (SKU: 10-113785)

- Kit de preparação do palpador: Para o palpador TS 460 e o ajustador de ferramentas TT 460, incluindo a unidade recetora SE 660 (SKU: 10-113028)

- Pacote de aprendizagem híbrido: Tablet PC Surface Pro com ecrã tátil de ~13" com estação de acoplamento, router WLAN, dispositivo antirroubo, suporte ajustável para tablet (7"-13") com fixações magnéticas, software de formação interativo e módulos de gamificação (SKU: 10-119102)

- Software de controlo: Software NC versão 817601 18 SP4 Hotfix3 FS
