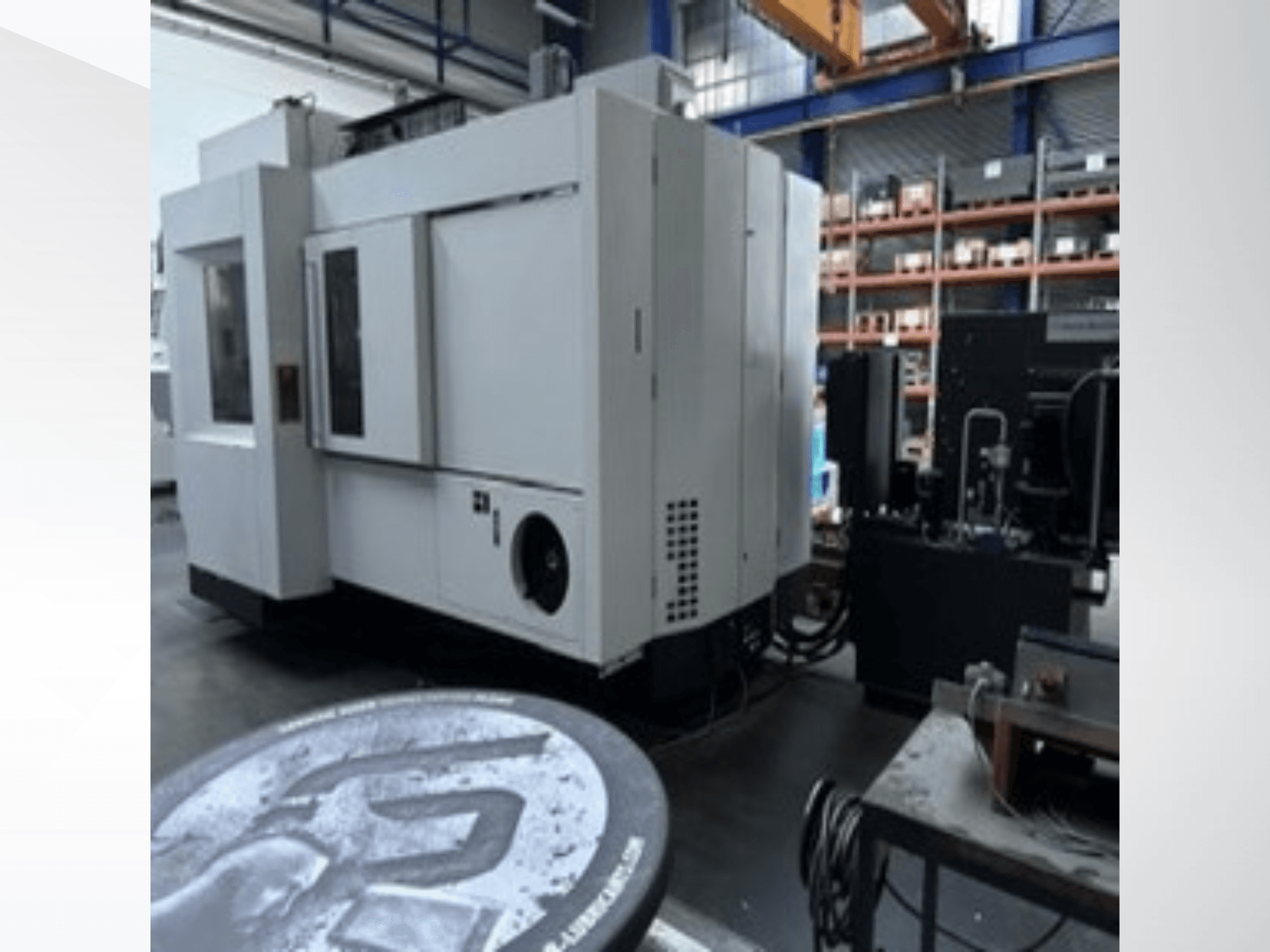

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Unidade de controlo: Heidenhain iTNC 530 HSCI FS (MC 6541 com HDR e processador dual-core Core i7-3 a 1,7 GHz, ecrã TFT a cores de 15,1")

- Curso do eixo X: 1350 mm

- Curso do eixo Y: 1150 mm

- Curso do eixo Z (fuso horizontal): 895 mm

- Curso do eixo Z (fuso vertical): 700 mm

- Saliente do fuso do motor em relação ao eixo Z: 700 mm

- Amplitude do eixo giratório A: +16° a -120° (amplitude total de 136°)

- Ângulo do eixo rotativo C: n × 360°

- Eixos simultâneos: 5 / 5 simultâneos

- Diâmetro da mesa rotativa: Ø 1100 mm (achatada em 2 lados para 1000 mm)

- Centragem da mesa: Ø 50 H6

- Ranhuras em T: 9 ranhuras, distância de 100 mm, largura de 18 H12

- Carga máxima da mesa (centrada): 1600 kg

- Momento de fixação da mesa: 8000 Nm

- Binário de acionamento da mesa (100% ED / máx.): 1130 Nm / 2300 Nm

- Velocidade máxima da mesa: 40 rpm

- Avanço rápido / Velocidade de avanço (X, Y): 15 / 32 m/min

- Avanço rápido / Velocidade de avanço (Z): 15 / 32 m/min

- Velocidade de rotação / avanço rápido (eixo A): 11 / 20 rpm (4000 / 7200 °/min)

- Força máxima de avanço: 10 kN

- Aceleração: 4 m/s²

- Velocidade do fuso: 0 - 15 000 rpm

- Conicidade do fuso: HSK-A63 (DIN 69893-1)

- Potência do fuso (S6 40% ED): 38 kW

- Binário do fuso (S6 40% ED): 193 Nm

- Capacidade do magazine de ferramentas: 46 posições (HSK-A63)

- Diâmetro máximo da ferramenta: 80 mm (carregamento completo) / 130 mm (carregamento parcial)

- Comprimento máximo da ferramenta: 300 mm

- Peso máximo da ferramenta: 8 kg

- Carga máxima do magazine: 200 kg

- Tempo entre cavacos: aprox. 11 s

- Gestão do líquido de arrefecimento e das limalhas: Transportador de limalhas com alimentação interna de líquido de arrefecimento (IKZ 18-80 bar, com regulação de frequência), unidade de filtragem de banda de 30 µm, estação de lavagem das mãos

- Alimentação externa de líquido de arrefecimento: 7 bar, 28 l/min

- Jato de ar através do fuso: Sim (até 10 bar)

- Sistemas de medição e calibração: Sonda tátil infravermelha 3D Renishaw OMP60 HSK-A63, sistema de medição de ferramentas a laser de duas peças Renishaw NC4, KinematicsOpt

- Funcionalidades inteligentes da máquina: APS (Sistema de Processo Avançado), ITC (Controlo Térmico Inteligente), Acesso remoto à rede DNC, Assistência remota em tempo real rConnect

- Horas de funcionamento:

* Controlo ligado (Steuerung ein): 46 889 h 58 min 07 s

* Máquina ligada (Maschine ein): 42 786 h 48 min 49 s

* Execução do programa (Programmlauf): 9 929 h 46 min 01 s

* Acionamentos ligados (Antriebe Ein): 34 546 h 44 min 31 s

* Fuso ligado (Spindel Ein): 5 660 h 25 min 27 s

- Destaques do registo de manutenção/reparações:

* Eixo substituído em 10.11.2021 (Eixo GF para 2/782) com novo conjunto em 29.11.2021

* Disco rígido substituído em 23/12/2022

* Unidade de acionamento substituída em 24 de maio de 2023

* Passagem rotativa (Drehdurchführung) substituída em 7 de setembro de 2023

* Eixo A alinhado e fuso ajustado em 21.02.2026

- Tensão de funcionamento: 3x 400 V (+6%/-10%), 50 Hz

- Carga ligada: 67 kVA / 61 kW (com IKZ)

- Fusível: 125 A

- Alimentação de ar comprimido: 6 + 0,5 bar, aprox. 300 l/min
