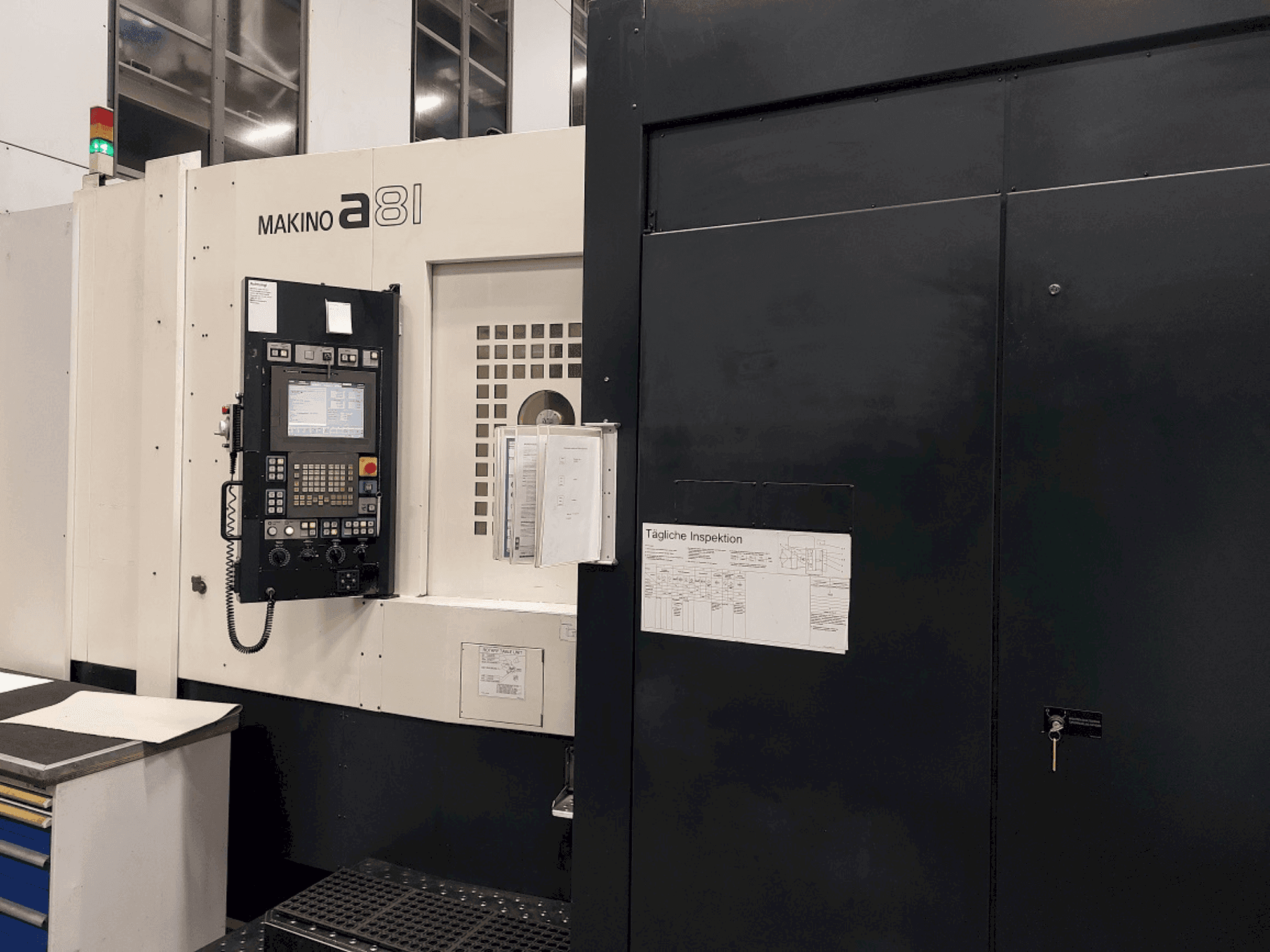

Makino - a81DE-MIL-MAK-2008-00002

Equipamento adicional

• Arrefecimento do fuso

• Sistema de tanque com filtro de banda compacto Knoll, 3200 litros

• Alimentação do líquido de refrigeração através do fuso

• Extração de névoa de óleo

• Transportador de correia raspadora

• Kit de conversão para funcionamento autónomo (atualmente utilizado como máquina de sistema)

Vantagens da máquina

Vantagens técnicas da máquina

• Movimento transversal (eixo x) da coluna: 900 mm

• Ajuste de altura (eixo y) da unidade do fuso: 800 mm

• Movimento longitudinal (eixo z) da mesa: 1020 mm

• Diâmetro de rotação admissível na área de trabalho: 1000 mm

• Altura máx. Altura de rotação a partir da superfície da palete: 1300 mm

• Tamanho da palete: 630 x 630 mm

• Palete - nc - mesa rotativa com 4º eixo nc

• Resolução de entrada: 0. 001°

• Precisão de posicionamento: ± 3 segundos de arco

• Magazine de ferramentas com 242 posições de armazenamento

• Iluminação e filtragem:

  • Iluminação do carregador (adaptado).

  • Bomba e filtragem grosseira para lavagem do leito e da área de trabalho.

  • Velo de filtro de 100 µm.

• Sistemas de arrefecimento:

  • Arrefecimento interno através do fuso (IKZ).

  • Estágios de pressão até 50 bar.

  • Filtro de comutação dupla de 40 µm.

  • Montagem preparada para uma bomba de refrigeração externa.

• Software e controlo:

  • Fanuc Macro B.

  • Funcionalidade HD-Skip.

Opcional

• Armazenamento e paletes:

  • Inclui duas paletes.

  • Capacidade do porta-ferramentas: 241 peças.

Informações adicionais

Fonte de alimentação 400 V, CA trifásica, 50 Hz Potência nominal: 72 kVA Sistema de Controlo Opções para 48 pontos zero e Macro B Personalizada Monitorização da vida útil da ferramenta Deteção de quebra da ferramenta Controlo de alimentação adaptativo Ar comprimido através do fuso Filtro de banda compacto Knoll, 3200 litros Separador magnético Filtro de comutação dupla para IKZ Alimentação de líquido de refrigeração através do fuso Ar comprimido através do fuso Extração de névoa de óleo Transportador de correia raspadora Sistema de Controlo: Makino Pro5 Opções para 48 pontos zero e Macro B personalizada Monitorização da vida útil da ferramenta Deteção de quebra de ferramenta (paralela à operação principal) Controlo de alimentação adaptável Kit de conversão para operação autónoma (atualmente utilizado como máquina de sistema (FFS/FMS)) Trocador de paletes com colocação de 2 paletes em ciclos alternados numa estação posicionada fora da área de trabalho Suporte de paletes rotativo, indexado a intervalos de 90°, posição 0 monitorizada eletronicamente Codificação para chamada automática do programa ao inserir a palete Estação de armazenamento de paletes protegida com um dispositivo de proteção e interbloqueio elétrico
