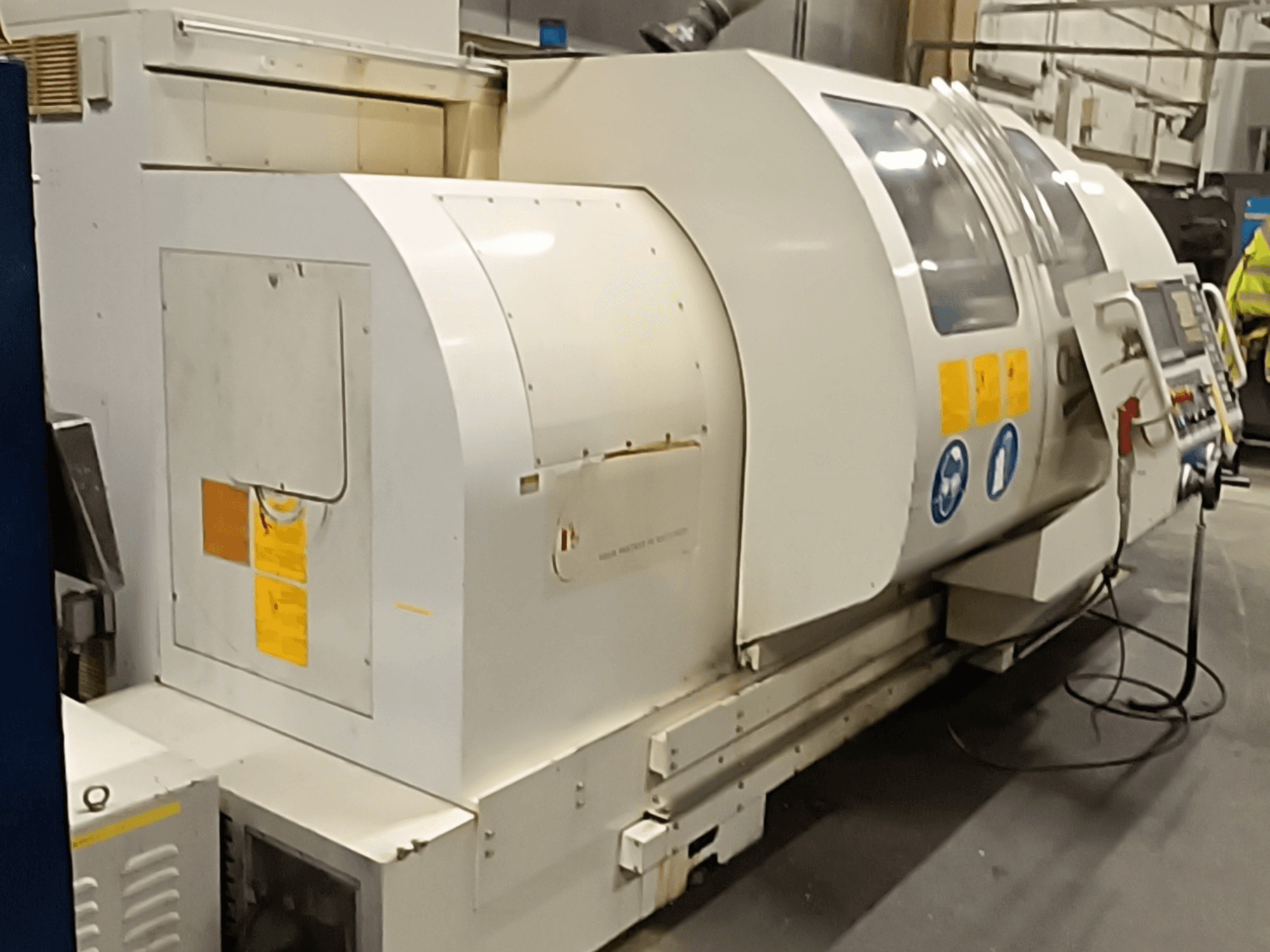

MONDIALE - BNC-2260XLBE-TUR-MON-2008-00001

Cama basculante: 550 mm

Balanço no espaço: 790 mm

Deslocação sobre o escorrega transversal: 310 mm

Comprimento máximo de viragem: 1500 mm

Capacidade da barra (cilindro da bucha hidráulica): 69 mm (opção 91 mm)

Comprimento da folga a partir da superfície do nariz do fuso: 283 mm

Peso máximo da peça de trabalho (com cabeçote móvel): 2000 kg

Gama de velocidades do fuso (opção 1): 80-3500 rpm (furo de 82 mm)

Gama de velocidades do fuso (opção 2): 80-2400 rpm (furo de 82 mm/106 mm)

Nariz do fuso: A2-8 / D1-8 (82 mm); D1-8 / A1-11 (106 mm)

Diâmetro do furo do fuso: 82 mm (padrão) / 106 mm (opção)

Potência do motor principal: 11/15,5 kW (std.) / 15/22 kW (opt.)

Número de estações de ferramentas: 8

Haste da ferramenta: 40 mm

Tempo de indexação da torre: 0,42 s (BARUFFALDI)

Deslocação rápida do eixo X/Z: 15 m/min

Precisão de posicionamento: 0,005 mm

Repetibilidade: 0,005 mm

Binário do motor de avanço do eixo X: 9,3 Nm

Binário do motor de avanço do eixo Z: 14,8 Nm

Parafuso de esferas do eixo X: 32×5-C5

Parafuso de esferas do eixo Z: 45×10-C5

Curso da fresa do cabeçote móvel: 150 mm

Diâmetro da fresa do cabeçote móvel: 80 mm (std.) / 100 mm (opt.)

Cone da fresa do cabeçote móvel: MT 5

Motor da bomba de refrigeração: 450 W

Capacidade da bomba de refrigeração: 55 L/min

Motor da bomba de lubrificação: 25 W
