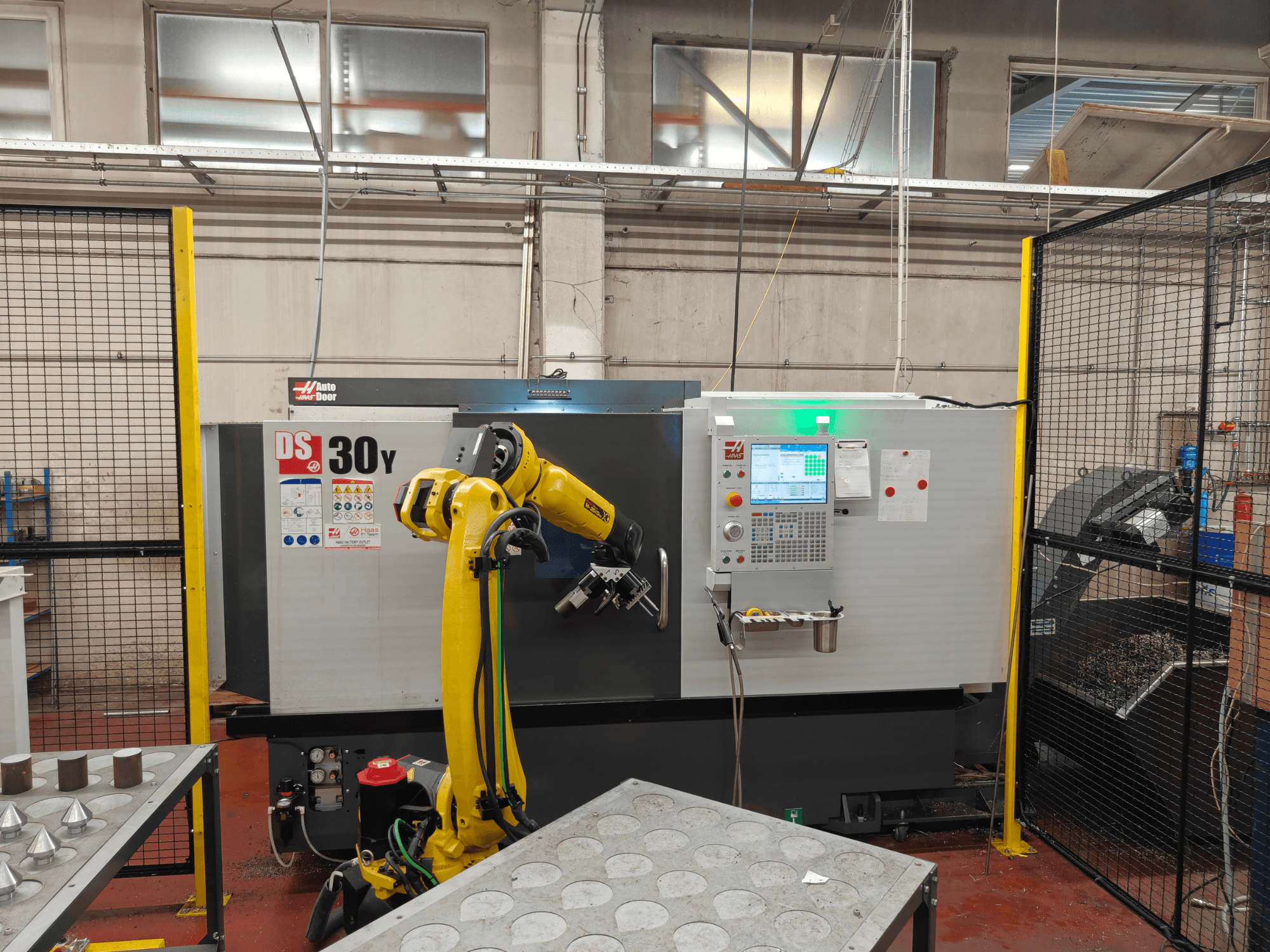

HAAS - DS30Y BE-TUR-HAA-2023-00002

Capacidades:

• Tamanho do mandril (principal): 10,0 pol. / 254 mm

• Diâmetro máximo de rotação da peça: 21,0 pol. / 533 mm

• Diâmetro máximo de corte (com torre BMT65): 13,75 pol. / 349 mm

• Comprimento máximo de corte (varia consoante a fixação da peça): 32,5 pol. / 826 mm

• Capacidade da barra: 3,00 pol. / 76 mm

• Distância entre centros: 32,5 pol. / 826 mm

Velocidades de avanço (rápidas):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Motores dos eixos (força máxima):

• X: 4100 lbf / 18 238 N

• Y: 2300 lbf / 10 231 N

• Z: 5100 lbf / 22 686 N

Fuso principal:

• Ponta do fuso: A2-6

• Sistema de transmissão: Velocidade direta, transmissão por correia

• Binário máximo: 275 ft-lbf a 500 rpm / 373 Nm a 500 rpm

• Diâmetro do tubo de tração: 3,0 in / 76 mm

• Diâmetro interno do fuso: 3,50 pol. / 88,9 mm

Eixo C do fuso principal:

• Velocidade máxima: 60 rpm

• Potência nominal máxima: 5,0 hp / 3,7 kW

• Posicionamento (±): 0,01°

• Diâmetro do travão: 13,9 pol. / 353 mm

• Binário de retenção do travão: 250 ft-lbf / 339 Nm

• Tipo de controlo: Movimento e posicionamento interpolados

Fuso secundário:

• Tamanho do mandril: 8,3 pol. / 210 mm

• Ponta do fuso: A2-5

• Sistema de transmissão: Velocidade direta, transmissão por correia

• Potência nominal máxima: 15,0 hp / 11,2 kW

• Velocidade máxima: 4000 rpm

• Binário máximo: 100 ft-lbf a 870 rpm / 135,6 Nm a 870 rpm

• Diâmetro do furo do fuso (não passante): 0,81 in / 20,7 mm

Eixo C do fuso secundário:

• Potência máxima: 5,0 hp / 3,7 kW

• Velocidade máxima: 60 rpm

• Posicionamento (±): 0,01°

• Diâmetro do travão: 8,5 pol. / 216 mm

• Binário de retenção do travão: 140 ft-lbf / 190 Nm

• Tipo de controlo: Movimento e posicionamento interpolados

Posicionamento do fuso secundário (M119):

• Posicionamento (±): 0,02°

• Diâmetro do travão: 8,5 pol. / 216 mm

• Tipo de controlo: Apenas posicionamento

Torre:

• Número de ferramentas: 12 estações

• Ferramentas para diâmetro exterior vs. diâmetro interior: Qualquer combinação (varia consoante a torre)

• Espaço livre traseiro da barra de mandrilar (a partir da parte traseira da torreta): 4,00 pol. / 102,0 mm

Ferramentas motorizadas:

• Velocidade máxima: 4000 rpm

• Relação de transmissão: 1:1

• Ferramentas: BMT65

Geral:

• Capacidade de refrigeração: 55 gal / 208 L

Requisitos de ar:

• Ar necessário: 4 scfm a 100 psi / 113 L/min a 6,9 bar

• Mangueira de ar em linha: 3/8 in

• Acoplador (ar): 3/8 in

• Pressão mínima de ar: 80 psi / 5,5 bar

Especificações elétricas:

• Velocidade do fuso: 4500 rpm

• Sistema de transmissão: Velocidade direta, transmissão por correia

• Potência do fuso: 30,0 hp / 22,4 kW

• Tensão de entrada CA (trifásica) – baixa: 220 VCA; amperagem em plena carga: 70 A

• Tensão de entrada CA (trifásica) – alta: 440 VCA; amperagem em plena carga: 35 A

Dimensões – para transporte:

• Palete para o mercado interno: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Palete de exportação: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm
