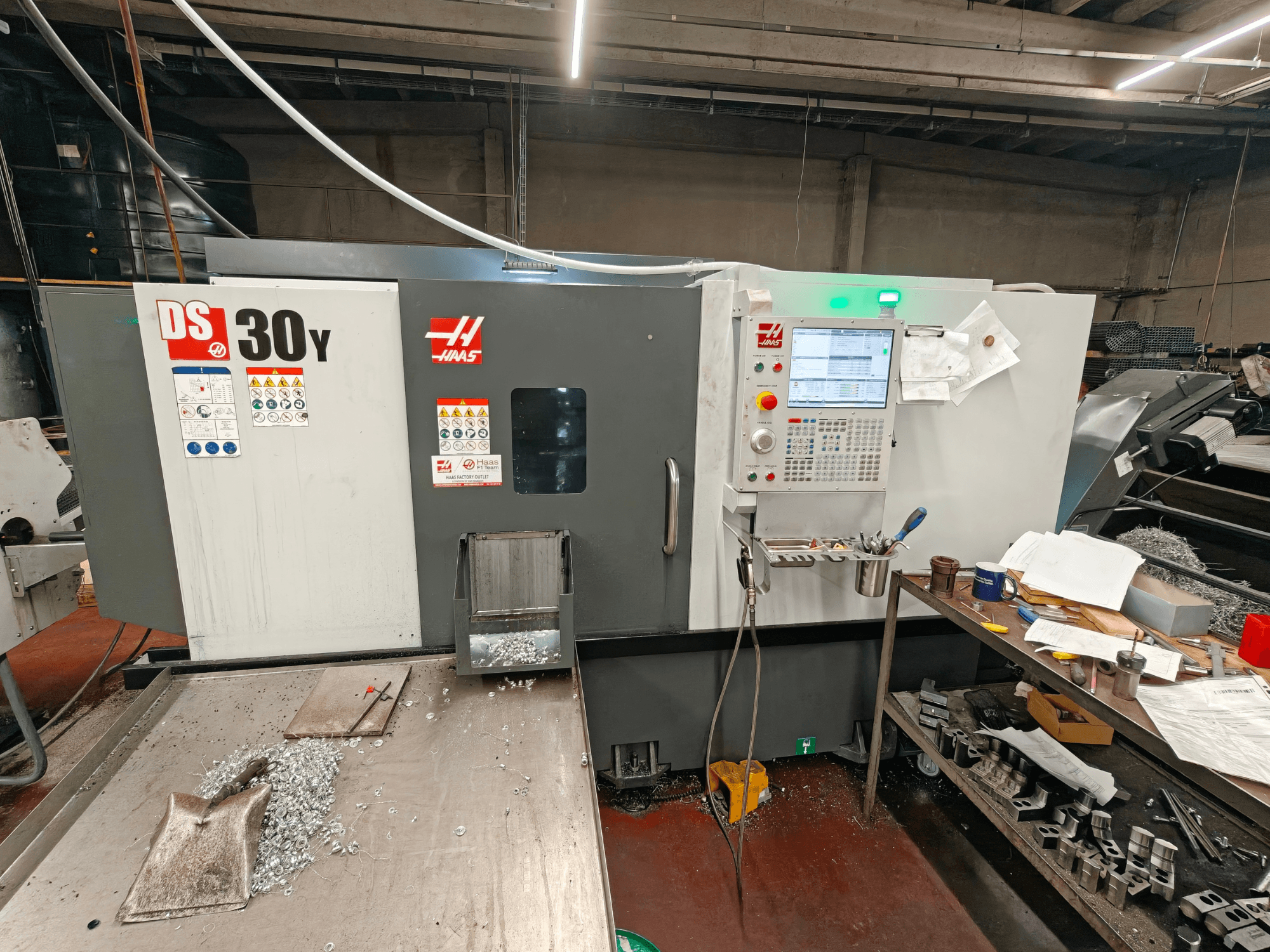

HAAS - DS30YBE-TUR-HAA-2023-00001

• Capacidades (S.A.E. / Métrica)

  • Tamanho do mandril: 10,0 pol. (254 mm)

  • Diâmetro máximo de rotação da peça: 21,0 pol. (533 mm)

  • Diâmetro máximo de corte (com torre BMT65): 13,75 pol. (349 mm)

  • Comprimento máximo de corte (varia consoante o sistema de fixação da peça): 32,5 pol. (826 mm)

  • Capacidade de barra: 3,00 pol. (76 mm)

  • Distância entre centros: 32,5 pol. (826 mm)

• Velocidades de avanço (S.A.E. / Métricas)

  • Avanço rápido no eixo X: 472 ipm (12,0 m/min)

  • Deslocamento rápido no eixo Y: 472 ipm (12,0 m/min)

  • Velocidade de avanço rápido no eixo Z: 945 ipm (24,0 m/min)

• Motores dos eixos (S.A.E. / Métrico)

  • Força máxima no eixo X: 4100 lbf (18 238 N)

  • Empuxo máximo no eixo Y: 2300 lbf (10 231 N)

  • Força de empuxo máxima no eixo Z: 5100 lbf (22 686 N)

• Fuso principal (S.A.E. / Métrico)

  • Ponta do fuso: A2-6

  • Sistema de transmissão: Velocidade direta, transmissão por correia

  • Binário máximo: 275,0 ft-lbf a 500 rpm (373,0 Nm a 500 rpm)

  • Diâmetro do tubo de tração: ø 3,0 pol. (76 mm)

  • Diâmetro do furo do fuso: ø 3,50 pol. (88,9 mm)

• Eixo C do fuso principal (S.A.E. / Métrico)

  • Velocidade máxima: 60 rpm

  • Potência nominal máxima: 5,0 hp (3,7 kW)

  • Posicionamento (±): 0,01°

  • Diâmetro do travão: 13,9 pol. (353 mm)

  • Binário de retenção do travão: 250 ft-lbf (339 Nm)

  • Tipo de controlo: Movimento e posicionamento interpolados

• Fuso secundário (S.A.E. / Métrico)

  • Tamanho do mandril: 8,3 pol. (210 mm)

  • Ponta do fuso: A2-5

  • Sistema de transmissão: Velocidade direta, transmissão por correia

  • Potência nominal máxima: 15,0 hp (11,2 kW)

  • Velocidade máxima: 4000 rpm

  • Binário máximo: 100,0 ft-lbf a 870 rpm (135,6 Nm a 870 rpm)

  • Diâmetro do furo do fuso (não passante): 0,81 pol. (20,7 mm)

• Eixo C do fuso secundário (S.A.E. / Métrico)

  • Potência máxima: 5,0 hp (3,7 kW)

  • Velocidade máxima: 60 rpm

  • Posicionamento (±): 0,01°

  • Diâmetro do travão: 8,5 pol. (216 mm)

  • Binário de retenção do travão: 140 ft-lbf (190 Nm)

  • Tipo de controlo: Movimento e posicionamento interpolados

• Posicionamento do fuso secundário (M119) (S.A.E. / Métrico)

  • Posicionamento (±): 0,02°

  • Diâmetro do travão: 8,5 pol. (216 mm)

  • Tipo de controlo: Apenas posicionamento

• Torre (S.A.E / Métrico)

  • Número de ferramentas: 12 estações

  • Ferramentas de diâmetro exterior vs. interior: Qualquer combinação (varia consoante a torre)

  • Espaço livre traseiro da barra de mandrilar (a partir da parte traseira da torreta): 4,00 pol. (102,0 mm)

• Ferramentas motorizadas (S.A.E / Métricas)

  • Velocidade máxima: 4000 rpm

  • Relação de transmissão: 1:1

  • Ferramentas: BMT65

• Geral (S.A.E. / Métrico)

  • Capacidade do líquido de arrefecimento: 55 gal (208 L)

• Requisitos de ar (S.A.E. / Métrico)

  • Ar necessário: 4 scfm a 100 psi (113 L/min a 6,9 bar)

  • Mangueira de ar em linha: 3/8 in

  • Acoplador (ar): 3/8 in

  • Pressão mínima do ar: 80 psi (5,5 bar)

• Especificações elétricas (S.A.E. / métricas)

  • Sistema de transmissão: Velocidade direta, transmissão por correia

  • Potência do fuso: 30,0 hp (22,4 kW)

  • Tensão de entrada CA (trifásica) – Baixa: 220 VCA; Amperagem em plena carga (Baixa): 70 A

  • Tensão de entrada CA (trifásica) - Alta*: 440 VCA; Amperagem em carga total (Alta*): 35 A

• Dimensões - Embalagem (S.A.E / Métricas)

  • Palete para o mercado interno: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

  • Palete de exportação: 171 pol. x 90 pol. x 98 pol. (434 cm x 229 cm x 249 cm)

Equipamento adicional

• Alimentador de barras
