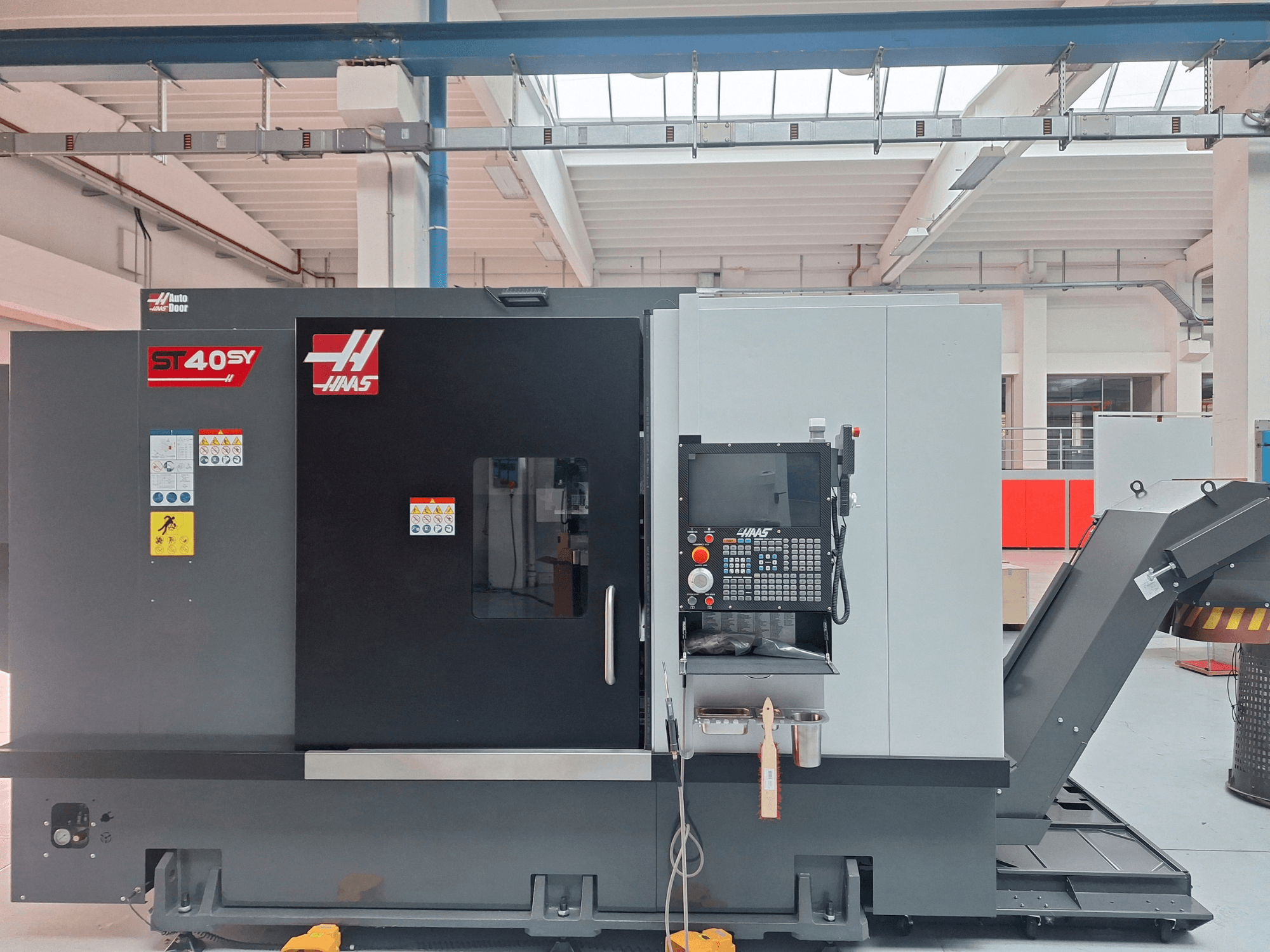

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Horário de funcionamento: 0

• Máquina de exposição

• Tamanho do mandril: 15,0 pol. / 381 mm

• Diâmetro máximo de rotação da peça: 35,5 pol. / 902 mm

• Diâmetro máximo de corte (com torre BMT75): 27,50 pol. / 699 mm

• Comprimento máximo de corte: 28,0 pol. / 711 mm

• Capacidade da barra: 4,00 pol. / 102 mm

• Velocidade de avanço no eixo X: 472 ipm / 12,0 m/min

• Velocidade de avanço no eixo Y: 472 ipm / 12,0 m/min

• Velocidade de avanço no eixo Z: 710 ipm / 18,0 m/min

• Empuxo máximo no eixo X: 5500 lbf / 24 465 N

• Empuxo máximo no eixo Y: 2300 lbf / 10 231 N

• Força máxima no eixo Z: 9 000 lbf / 40 034 N

• Ponta do fuso: A2-8

• Sistema de acionamento: Caixa de velocidades de 2 velocidades

• Binário máximo do fuso: 1 400,0 ft-lbf a 150 rpm / 1 898,0 Nm a 150 rpm

• Diâmetro do furo do fuso: 4,62 pol. / 117,3 mm

• Sistema de transmissão da opção XP: Caixa de velocidades de 2 velocidades

• Potência máxima da opção XP: 55,0 hp / 41,0 kW

• Velocidade máxima da opção XP: 2400 rpm

• Torque máximo da opção XP: 2100,0 ft-lbf a 150 rpm / 2847,0 Nm a 150 rpm

• Potência nominal máxima do eixo C do fuso principal: 5,0 hp / 3,7 kW

• Velocidade máxima do eixo C do fuso principal: 49 rpm

• Posicionamento do eixo C do fuso principal: ± 0,01°

• Diâmetro do travão do eixo C do fuso principal: 21,5 pol. / 546 mm

• Binário de retenção do travão do eixo C do fuso principal: 450 ft-lbf / 610 Nm

• Cônico do contraponto: MT5

• Curso do contraponto: 26,0 pol. / 660 mm

• Impulso máximo do contraponto (Acme): 3 000 lbf / 13 345 N

• Impulso mínimo do contraponto (Acme): 200 lbf / 890 N

• Número de ferramentas na torreta: 12 estações

• Tempo de indexação da torreta (uma ferramenta): 2 s

• Ferramentas da torre: BMT75

• Velocidade máxima das ferramentas motorizadas: 4 000 rpm

• Ferramentas motorizadas: BMT75

• Capacidade do líquido de arrefecimento: 95 gal / 360 L

• Requisitos de ar: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

• Mangueira de ar em linha: 3/8 pol.

• Pressão mínima do ar: 80 psi / 5,5 bar

• Tensão de entrada CA (trifásica) – Baixa: 220 VCA

• Amperagem em carga total (trifásica) – Baixa: 70 A (padrão) / 105 A (opção XP)

• Tensão de entrada CA (trifásica) – Alta: 440 VCA

• Amperagem em carga total (trifásica) – Alta: 35 A (padrão) / 53 A (opção XP)

• Dimensões do palete para o mercado interno: 217,0 pol. x 95,0 pol. x 116,0 pol. / 551 cm x 241 cm x 295 cm

• Dimensões da caixa de exportação: 217,0 pol. x 95,5 pol. x 120,5 pol. / 551 cm x 243 cm x 306 cm

• Peso da caixa de exportação: 22 141 lb / 10 043,0 kg

Equipamento adicional

• Transportador de aparas

• Manípulo de avanço remoto / Painel de controlo CNC

• Funcionalidade de porta automática

• Porta-ferramentas motorizados Eppinger Preci-Flex

• Mandril de 3 garras Samchully

• Ajustador de ferramentas / sonda de contacto

• Mangueira de refrigeração/jato de ar
