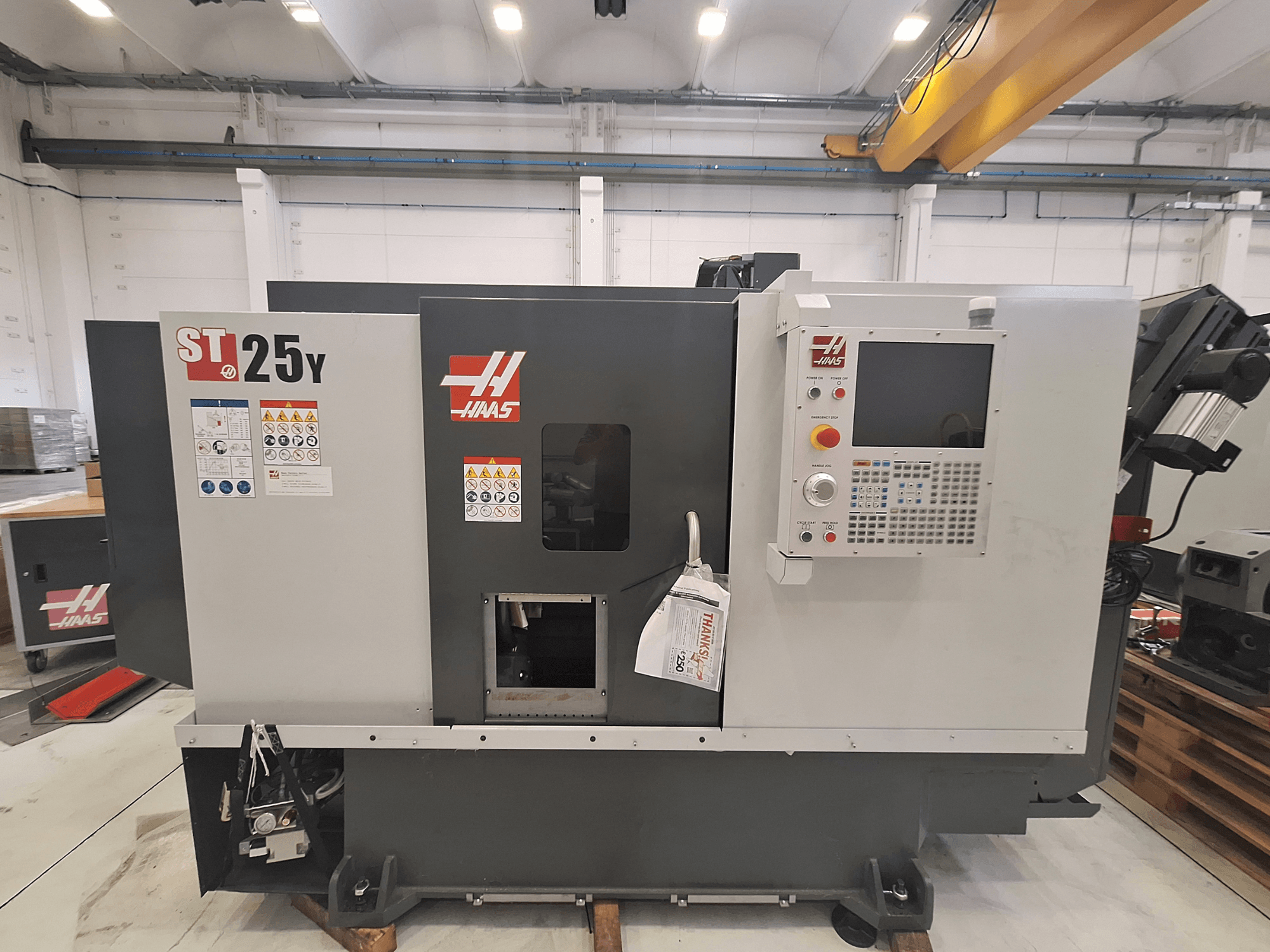

HAAS - ST-25YIT-TUR-HAA-2022-00002

Horas de funcionamento: 0 (máquina de exposição)

Tamanho do mandril: 10,0 pol. / 254 mm

Diâmetro máximo de rotação da peça: 21,0 pol. / 533 mm

Diâmetro máximo de corte (com torre BMT65): 11,75 pol. / 298 mm

Comprimento máximo de corte: 22,5 pol. / 572 mm

Capacidade da barra: 3,00 pol. / 76 mm

Velocidades de avanço (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Força de empurrar máxima (X / Y / Z): 4100 lbf (18 238 N) / 2300 lbf (10 231 N) / 5100 lbf (22 686 N)

Ponta do fuso: A2-6

Binário máximo do fuso: 300,0 ft-lbf a 500 rpm / 407,0 Nm a 500 rpm

Diâmetro do furo do fuso: 3,50 pol. / 88,9 mm

Potência nominal máxima do eixo C do fuso principal: 5,0 hp / 3,7 kW

Velocidade máxima do eixo C do fuso principal: 60 rpm

Posicionamento do eixo C do fuso principal: ± 0,01°

Diâmetro do travão do eixo C do fuso principal: 13,9 pol. / 353 mm

Binário de retenção do travão do eixo C do fuso principal: 250 ft-lbf / 339 Nm

Tamanho do mandril do subfuso: 5,3 pol. / 135 mm

Ponta do subfuso: A2-5

Velocidade máxima do subfuso: 6000 rpm

Velocidade máxima de sincronização do subfuso com o fuso principal: 3400 rpm

Garganta do mandril do subfuso: Ø 1,30 pol. x 1,37 pol. de profundidade / Ø 33,0 mm x 34,8 mm de profundidade

Furo da barra de tração do subfuso (não passante): Ø 1,00 pol. x 4,50 pol. de profundidade / Ø 25,4 mm x 114,3 mm de profundidade

Diâmetro interior do subfuso (sem mandril e barra de tração): 1,50 pol. / 38,1 mm

Binário de travagem integrado do sub-fuso: 17 ft-lbf / 23 N·m

Precisão de orientação do sub-eixo: ± 0,02°

Velocidades rápidas do sub-fuso (eixo B): 400 ipm / 10 m/min

Ferramentas de diâmetro exterior vs. diâmetro interior: Qualquer combinação

Folga traseira da barra de mandrilagem: 4,00 pol. / 102,0 mm

Velocidade máxima das ferramentas motorizadas: 4000 rpm

Interface de ferramentas motorizadas: BMT65

Capacidade de refrigeração: 55 gal / 208 L

Requisitos de ar: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

Mangueira de ar em linha e acoplador: 3/8 pol.

Pressão mínima de ar: 80 psi / 5,5 bar

Sistema de transmissão: Velocidade direta, transmissão por correia

Requisitos elétricos: Baixa 220 VCA a 70 A / Alta 440 VCA a 35 A (trifásica)

Dimensões de transporte (nacional): 142,0 pol. x 90,0 pol. x 92,0 pol. / 361 cm x 229 cm x 234 cm
