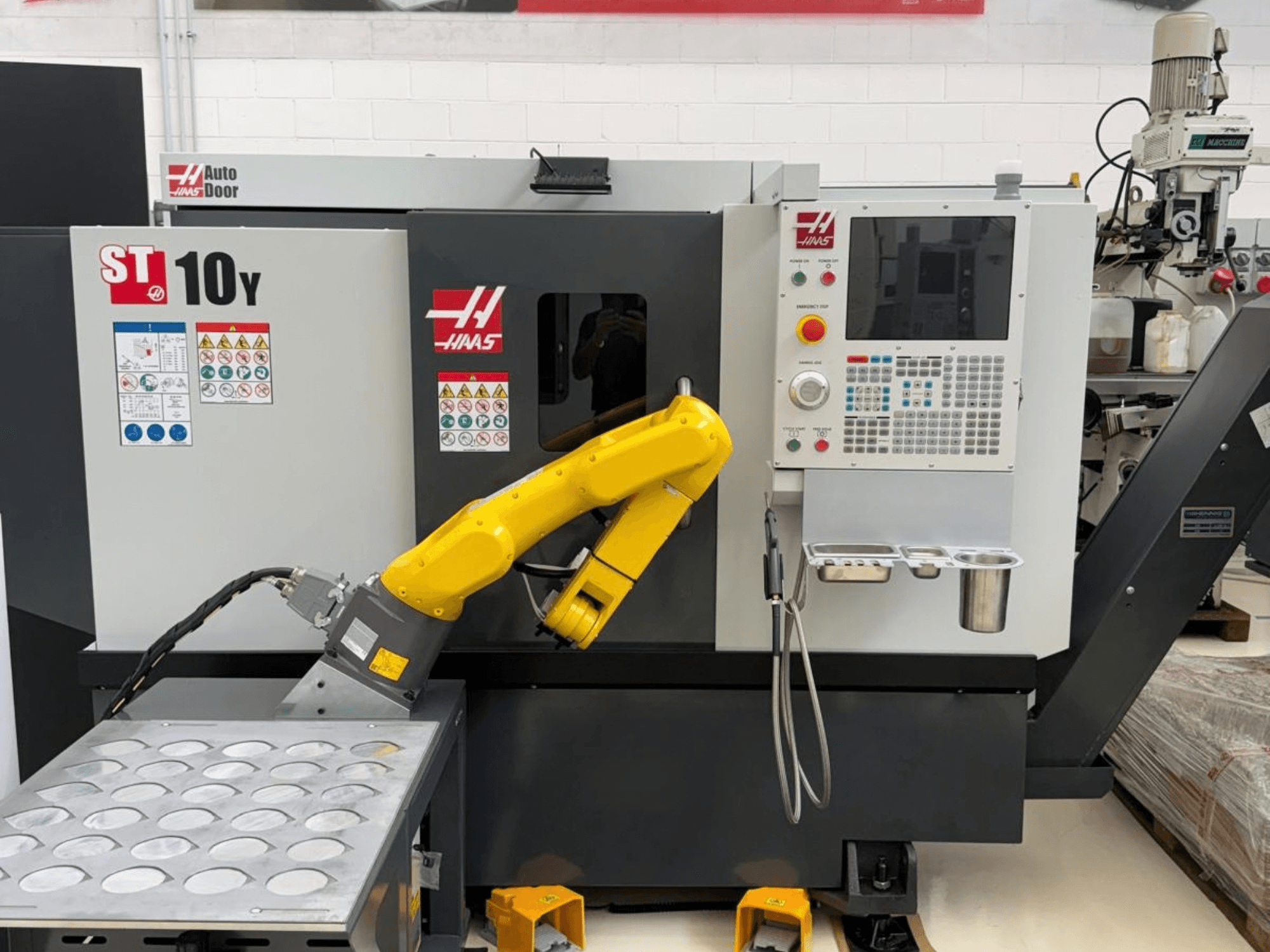

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Horário de funcionamento: 0

• Máquina de exposição

• Tamanho do mandril: 6,5 pol. / 165 mm

• Diâmetro máximo de rotação da peça: 16,5 pol. / 419 mm

• Diâmetro máximo de corte: 11,00 pol. / 279 mm (com torre BMT45)

• Comprimento máximo de corte: 16,0 pol. / 406 mm

• Capacidade da barra: 1,75 pol. / 44 mm

• Velocidade de avanço no eixo X: 472 ipm / 12,0 m/min

• Velocidade de avanço no eixo Y: 472 ipm / 12,0 m/min

• Velocidade de avanço no eixo Z: 1200 ipm / 30,5 m/min

• Força máxima no eixo X: 2400 lbf / 10 676 N

• Empuxo máximo no eixo Y: 2300 lbf / 10 231 N

• Empuxo máximo no eixo Z: 3700 lbf / 16 458 N

• Ponta do fuso: A2-5

• Binário máximo do fuso: 75,0 ft-lbf a 1300 rpm / 102,0 Nm a 1300 rpm

• Diâmetro do furo do tubo de tração: 1,81 pol. / 46 mm

• Diâmetro do furo do fuso: 2,31 pol. / 58,7 mm

• Velocidade máxima do eixo C do fuso principal: 60 rpm

• Posicionamento do eixo C do fuso principal: ± 0,02°

• Dimensão do mandril do subfuso: 5,3 pol. / 135 mm

• Velocidade máxima do subfuso: 6000 rpm

• Cônico do contraponto: MT3

• Curso hidráulico da haste do contraponto: 3,8 pol. / 95 mm

• Estações da torreta: 12 estações (BMT45)

• Velocidade máxima das ferramentas motorizadas: 4000 rpm

• Capacidade do líquido de arrefecimento: 30 gal / 114 L

• Ar necessário: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

• Peso de envio: 7 900 lb / 3 584,0 kg

Equipamento adicional

• Capacidade máxima de carga do pacote do robô no pulso: 15,4 lb / 7 kg

• Alcance do pacote do robô: 35,9 pol. / 911 mm

• Repetibilidade do conjunto do robô: 0,0004 pol. / 0,010 mm

• Peso máximo da peça com pinça única do robô: 7,9 lb / 3,6 kg

• Peso máximo da peça com pinça dupla do robô: 5,0 lb / 2,3 kg por pinça
