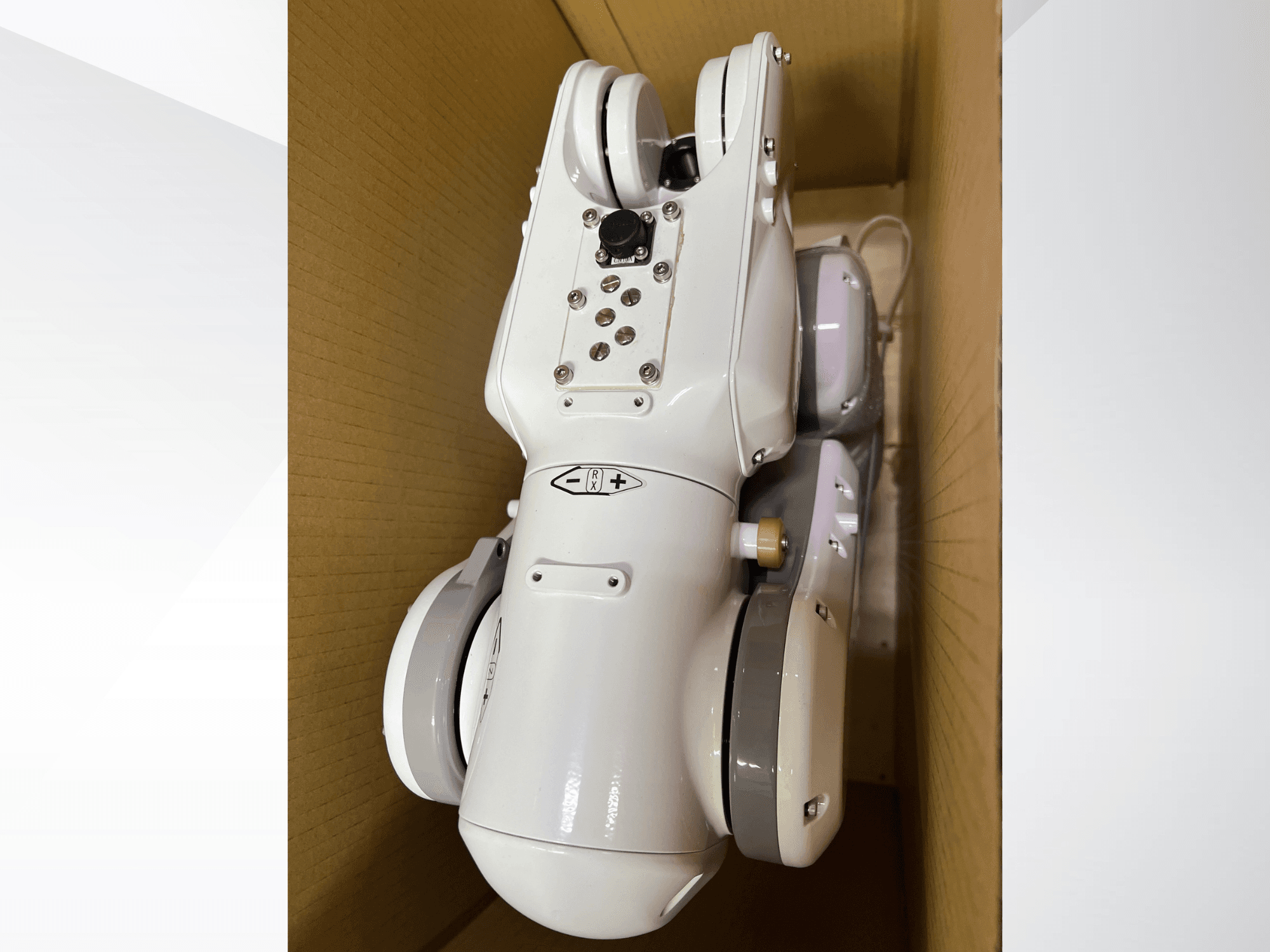

Braço robótico NACHI MZ04D visto de cima, mostrando o seu design branco elegante e o painel de controlo com botões e indicadores.
Braço robótico NACHI MZ04D visto de cima, mostrando o seu design branco elegante e o painel de controlo com botões e indicadores.

NACHI - MZ04DSI-ROB-NAC-2022-00001

17.000 €
preço gindumac
(Ex works)
obter uma cotação oficial
Visite a máquina
fazer uma contraproposta
Descarregue o PDF

Você tem outras perguntas? Contate-Nos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Entre em contato no WhatsApp
Mostrar na língua original

Este braço robótico NACHI MZ04D de 6 eixos foi fabricado em 2022. Apresenta um alcance máximo de 541 mm e uma capacidade de carga útil de 4 kg, tornando-o adequado para várias aplicações. O robô foi concebido com um sistema de servo acionamento AC e tem uma classificação IP67 para proteção contra poeiras e gotejamento. Se pretende obter capacidades de automação de alta qualidade, considere o braço robótico NACHI MZ04D que temos para venda. Contacte-nos para mais informações.

Visão Geral

  • marca: NACHI
  • ano: 2022
  • MODELO: MZ04D
  • tipo de aplicação: Robótica
  • Localização: Eslovénia
  • tipo de máquina: Braço do robô

Informação Técnica - NACHI MZ04D

Dimensões

  • Altura da máquina: 173 mm
  • Comprimento da máquina: 490 mm
  • Peso da máquina: 17 kg
  • Largura da máquina: 369 mm

Movimento

  • Número de eixos: 6

Informações adicionais

  • Sistema de acionamento: Servo AC

  • Velocidades máximas das articulações:

    • J1 (giratória): 3,49 rad/s (200°/s)

    • J2 (para a frente/para trás): 2,62 rad/s (150°/s)

    • J3 (para cima/para baixo): 3,32 rad/s (190°/s)

    • J4/J5 (rotação/flexão do pulso): 9,77 rad/s (560°/s)

    • J6 (rotação): 15,71 rad/s (900°/s)

  • Carga útil máxima: 4 kg

  • Binário de carga estática admissível:

    • J4/J5 (rotação/curvatura): 8,86 N-m

    • J6 (rotação): 4,9 N-m

  • Repetibilidade de posição: ±0,02 mm

  • Alcance máx: 541 mm

  • Temperatura ambiente (robô): 0 a 45 °C

  • Opções de instalação: Montagem no chão / na parede / inclinada / invertida; para MZ04E: Montagem no chão / invertida

  • Massa do robô: 25 kg

    • Nota: Tipo de ligação inferior de montagem na parede +4 kg; tipo de ligação inferior +6 kg

  • Índice de proteção: Equivalente a IP40 (MZ04E/MZ04 é IP40; MZ04D/MZ04DE é IP67)

  • Notas:

    • O MZ04E/MZ04DE utiliza motores de 80 W ou inferiores em todos os eixos

Especificações do controlador

  • Eixos controlados: 6 (eixos de controlo máximo: 7)

  • Capacidade de programação: 9.999 programas

  • Memória: 256 MB (aprox. 2.560.000 passos de programa)

  • Dispositivo de memória: Porta USB

  • Fonte de alimentação primária: AC trifásico 200-230 V ±10% ou AC monofásico 200-230 V ±10%

  • Consumo de energia: 0,4 kVA

  • Índice de proteção: IP20

  • Condições ambientais: 0 a 40 °C; 20-85% HR (sem condensação)

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
