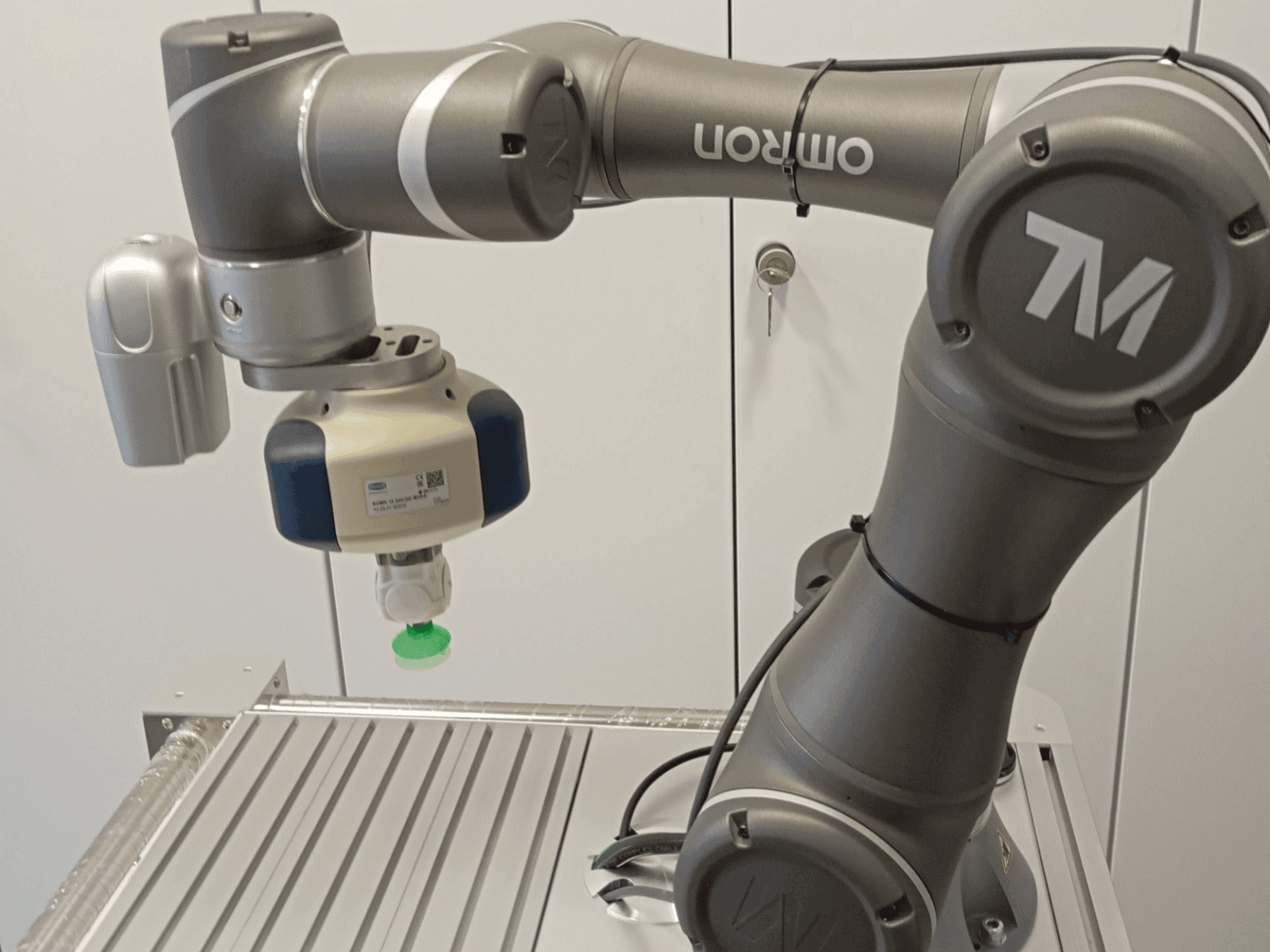

OMRON - TM5-700PY-ROB-OMR-2019-00001

Equipamento adicional

• Olho na mão (incorporado)
• Câmara: 1.2M/5M pixels, câmara a cores
• Eye to Hand (opcional): Suporte para um máximo de 2 câmaras GigE

Benefícios da máquina

Benefícios qualitativos da máquina

• "o trackscan sharp49 é um scanner laser 3d baseado num tracker. Com o seu volume de digitalização de 49 metros cúbicos, pode digitalizar objectos de grandes dimensões, como carros ou camiões, com elevada precisão. É muito fácil de utilizar. Graças ao seu feixe de câmara, que regista a posição do scanner, não é necessário aplicar marcas de referência no objeto a digitalizar. Esta tecnologia permite uma digitalização extremamente rápida e, por conseguinte, possibilita, por exemplo, fazer uma declaração de qualidade sobre um componente no mais curto espaço de tempo possível

Benefícios técnicos da máquina

• Graus de liberdade: 6 articulações rotativas
• Alcance da peça de trabalho: 700 mm
• Carga útil da peça de trabalho: 6 kg
• Repetibilidade: +/- 0. 05 mm
• Fonte de alimentação: entrada: 100-240 vac, 50-60 hz
• Fonte de alimentação: entrada dc: 22-60 vdc
• Consumo de energia: típico: 220 watts
• Gama de temperaturas: gama de funcionamento: 0°c a 50°c

Informações adicionais

Intervalos de articulação: J1, J6: +/- 270° J2, J4, J5: +/- 180° J3: +/- 155° Velocidade: J1~J3: 180°/s J4~J6: 225°/s Classificação IP: Braço do robô: IP54 Caixa de controlo: IP32 Portas de E/S: Caixa de controlo: Entrada digital: 16 Saída digital: 16 Entrada analógica: 2 Saída analógica: 1 Conector de ferramenta: Entrada digital: 4 Saída digital: 4 Entrada analógica: 1 Saída analógica: 0 Interface I/O: COM: 3 HDMI: 1 LAN: 3 USB 2.0: 4 USB 3.0: 2 Certificações: Padrão: CE Opcional: SEMI S2 Fonte de alimentação de E/S: Caixa de controlo: 24V, 1.5A Conector da ferramenta: 24V, 1.5A Velocidade típica: 1,1 m/s
