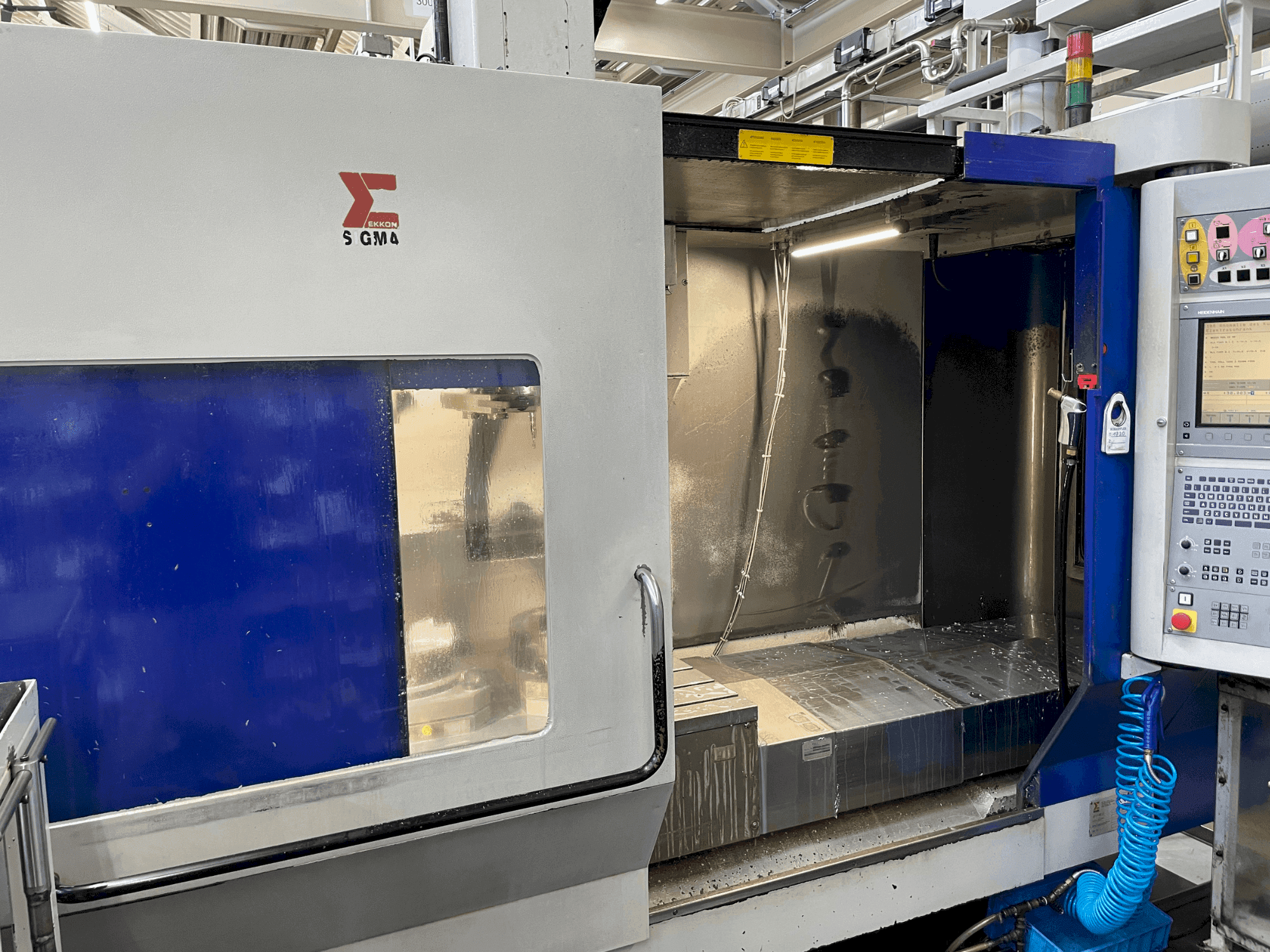

Sigma - Leader 6DE-MIL-SIG-2007-00001

Benefícios da máquina

Benefícios técnicos da máquina

• Eixos: 3 / horas actuais do fuso: aproximadamente 33000 / curso do eixo x (longitudinal): varia de 1250 mm a 2000 mm / curso do eixo y (transversal): 810 mm / curso do eixo z (vertical): 630 mm / curso do eixo b (giratório): -60° a +105° / curso do eixo c (mesa rotativa): 360° / avanço rápido x/y/z: varia de 40 m/min a 50 m/min / avanço rápido b/c: varia de 40 rpm a 50 rpm / aceleração x/y/z: varia de 5000 mm/seg² a 10000 mm/seg² / aceleração b/c: varia de 3. 5 rad/seg² a 8. 8 rad/seg² / guias: lineares com bloco deslizante com tripla circulação de esferas pré-carregadas / tempo de troca de paletes: 3 segundos (5 eixos)
• Alimentação eléctrica: 400v 50hz linha trifásica / potência nominal: varia de 35 kw a 60 kw / corrente nominal: varia de 60 a a 105 a
• Pressão do ar comprimido: 6 bar / consumo de ar comprimido: 150 nm³/h
• Cor da máquina: cinzento ral 7008 / cor da cobertura de proteção: amarelo ral 1004 / iluminação do posto de trabalho: 2 ou 4 / nível de pressão sonora: 77 db(a) a 79 db(a) (standard, 15000 rpm)
• Porta-ferramentas: n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / máx. Potência disponível: 27 kw / máx. Binário disponível: 235 nm, 158 nm, 86 nm / posições programáveis do ângulo do fuso indexado: eletrónico com 3600 posições
• Sistema de medição: sistema de medição heidenhain, comutador de dobra eletrónico / precisão de posicionamento (x/y/z): 0. 008 mm / dispersão de posicionamento (x/y/z): 0. 006 mm / erro médio de inversão (x/y/z): 0. 002 mm
• Tipo de magazine: magazine de corrente com 2 direcções / número de posições: 40 (standard) - 50 (opcional) / seleção de ferramentas: "aleatório" / trocador de ferramentas: braço de pinça dupla, acionamento eletromecânico / min. Tempo de troca de ferramenta: 1. 5 segundos / tempo chip-to-chip: 4. 5 segundos / máx. Peso da ferramenta: 8 kg / máx. Diâmetro da ferramenta: 80 mm / máx. Comprimento da ferramenta: 350 mm / máx. Dimensões da ferramenta: 300 mm
• A baixa pressão com emulsão de óleo: 10 bicos à volta do fuso, máx. 5 bar a 100 l/min / a alta pressão com emulsão de óleo através do fuso (opção): 15 bar a 15 l/min ou 30 bar a 30 l/min / mistura de aparas: 2 parafusos paralelos nos dois lados compridos da mesa e um transportador de aparas lateral / filtragem do sistema de arrefecimento: sistema de filtragem de 60μ com 2 inserções de filtro e bypass manual / filtragem do sistema de arrefecimento: sistema de filtragem de 60μ com 2 inserções de filtro e bypass manual
