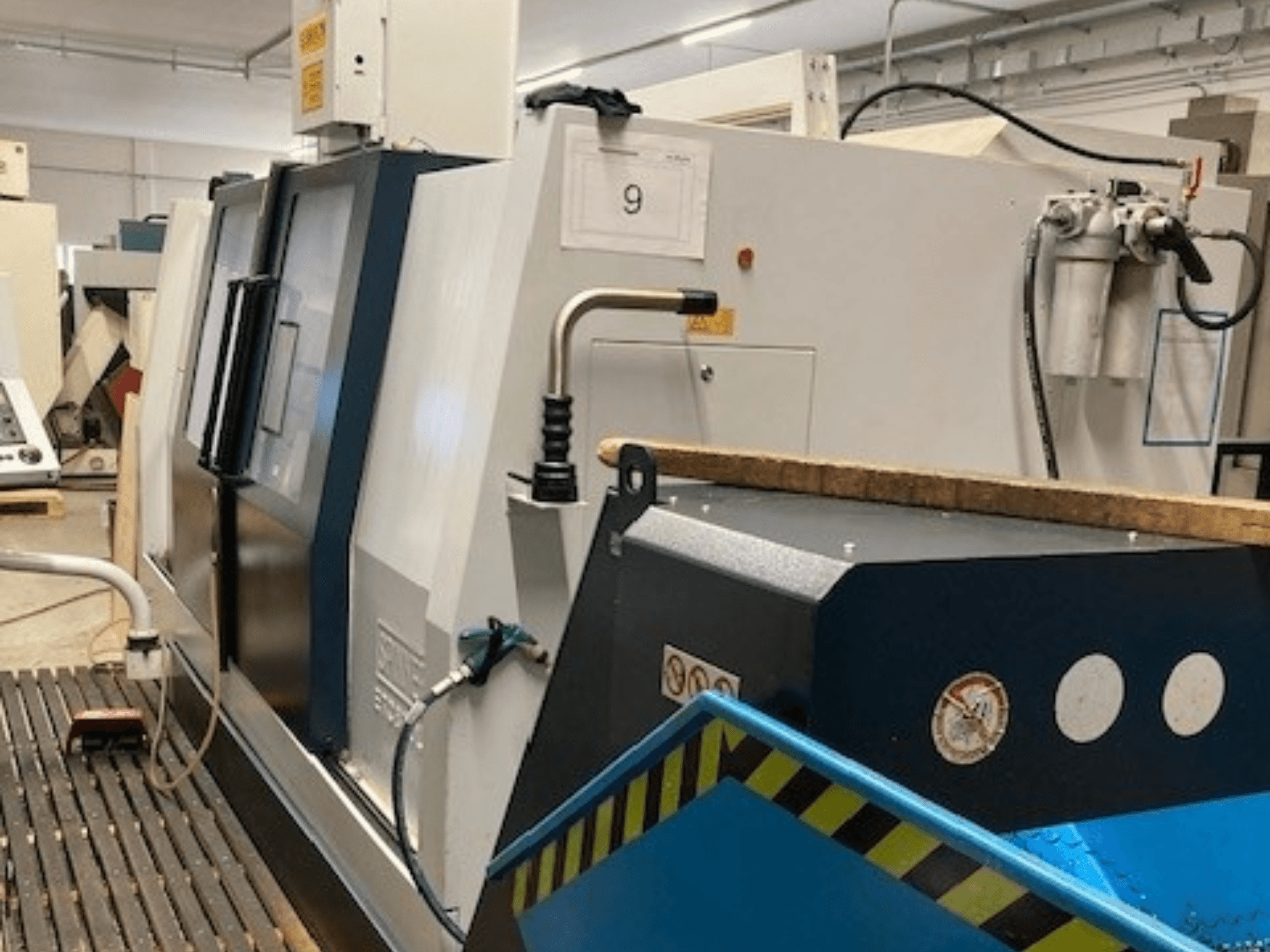

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Estado/condição

  • Máquina ligada e ainda em funcionamento

  • Totalmente funcional; o repouso estável requer a substituição do sensor

• Configuração e capacidades

  • Torre sem AgW (fonte de alimentação ajustável)

  • Tipo de torre: axial/radial

  • Número de estações de ferramentas: 12x VDI50 (opção: 16x VDI40 ou 12x BMT65)

  • Tipo de porta-ferramentas: VDI50 (opção: VDI40/BMT65)

  • Número de ferramentas acionadas: 12 (opção)

  • Velocidade da ferramenta acionada: 4000 rpm

  • Potência da ferramenta acionada (S1/S3): 2,2 / 5,5 kW

  • Binário da ferramenta acionada (S1/S3): 17,5 / 43 Nm (axial), 14 / 35 Nm (radial)

  • Diâmetro máximo de rotação: 500 mm

  • Diâmetro máximo de rotação: 800 mm

  • Comprimento de viragem: 800 mm / 1580 mm (versão L)

  • Distância entre centros: 800 mm / 1580 mm

  • Peso máximo da peça de trabalho: 800 kg

• Eixos

  • Deslocação rápida X/Z: 15 / 24 m/min

• Fusos

  • Número de fusos: 3

  • Eixo principal

    • Nariz: A11

    • Capacidade da barra: 110 mm

    • Binário (100% / 40%): 175 / 235 Nm

    • Binário engrenagem fase 2: 700 / 939 Nm

  • Sub-eixo (opção)

    • Nariz: A6

    • Capacidade da barra: 52 mm

    • Tamanho do mandril: 210 mm

    • Potência (S1/S6): 15 / 19 kW

    • Binário (S1/S6): 95 / 121 Nm

• Cabeçote móvel (se equipado)

  • Diâmetro do pino: 110 mm

  • Cone: MK4

  • Curso: 100 mm

  • Força de impulso: 850 daN

• Fluidos e depósitos

  • Capacidade do depósito do líquido de refrigeração: aprox. 235 l (até 270 l na versão L)

  • Depósito hidráulico: aprox. 31 l

  • Depósito central de lubrificação: aprox. 2-3 l

• Dados eléctricos

  • Ligação eléctrica: Trifásica 400 V + N + PE

  • Frequência: 50/60 Hz (também indicado como 50 Hz)

  • Corrente nominal: 44 A

  • Corrente de proteção do fusível: 50 A

  • Proteção da corrente nominal: 63 A

  • Carga ligada: aprox. 40 kVA (até 50 kVA com 2 fusos)

  • Classe de proteção: BA 3 (Cap. 3.4.5)

  • Tipo de rede: Rede TN com ponto neutro ligado à terra

  • Proteção recomendada: sem interrutor FI (recomendado)

Equipamento adicional

• Descanso estável (nota: é necessário substituir o sensor bang-up)

• Cabeçote móvel

• Transportador de aparas

• Sistema de extração de névoa de óleo

• Eventualmente mandril e porta-ferramentas (a confirmar)
