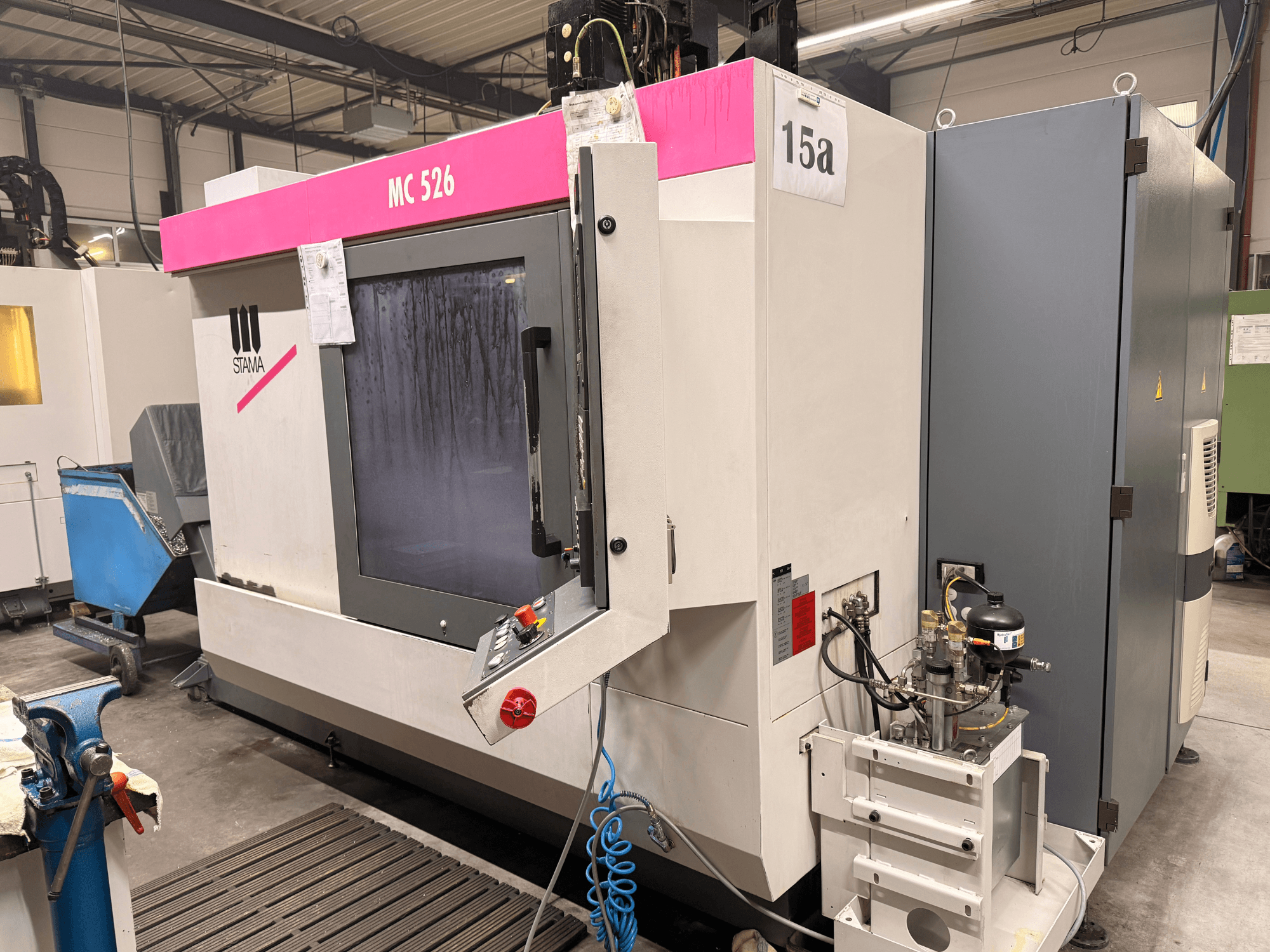

STAMA - MC526DE-MIL-STA-2008-00001

Informações adicionais

• Força de avanço nos eixos X/Y: 4 000 N

• Força de avanço no eixo Z: 8.000 N

• Deslocamento rápido eixos X/Y/Z: 60 m/min

• Velocidade de avanço eixos X/Y/Z: 1 – 10 000 mm/min

• Dinâmica dos eixos: X = 5 m/s²

• Dinâmica do eixo: Y = 8 m/s²

• Dinâmica do eixo: Z = 12 m/s²

• Distância da mesa à ponta do fuso: 350 – 710 mm

• Força de fixação da ferramenta: 7.000 N

• Diâmetro do fuso: 65 mm

• Intervalo de binário constante: Até 3.000 rpm

• Binário a 100% do ciclo de trabalho: 30 Nm

• Binário a 20% do ciclo de trabalho: 59 Nm

• Potência acima de 3.000 rpm com ciclo de trabalho de 100%: 9,5 kW

• Potência acima de 3.000 rpm a 20% de ciclo de trabalho: 18,5 kW

• Diâmetro máximo da ferramenta (todas as posições ocupadas): 88 mm

• Diâmetro máximo da ferramenta (posições adjacentes livres): 125 mm

• Padrão do pino de tração: DIN 69872-19

• Tempo de troca de ferramenta (de cavaco a cavaco): aprox. 2,4 s

• Funções de desvio da ferramenta: Compensação de comprimento e raio

• Introdução de dados da ferramenta: Através da estação de introdução ou do menu do ecrã CNC

• Resolução de posicionamento: 0,001 mm

• Máquina preparada para: Mesa fixa com ranhuras em T e orifícios de fixação

• Máquina preparada para: Mesa rotativa NC com contraponto

• Tipo de porta-ferramentas: SK40 DIN 69871 A/B

• Siemens 840D SolutionLine

• Transportador de aparas opcional

• Sistema de filtro de correia

• Alimentação interna de líquido de arrefecimento através do fuso

• Capacidade de alta pressão

• Sonda Renishaw

• Sistema de extração

• Tensão de ligação: 400 V

• Fase: 3~

• Frequência: 50 Hz

• Corrente nominal: 34 A

• Fusível adicional: 3 x 50 A

• Secção transversal mínima de ligação: 25 mm²

• Marcação CE: Sim
