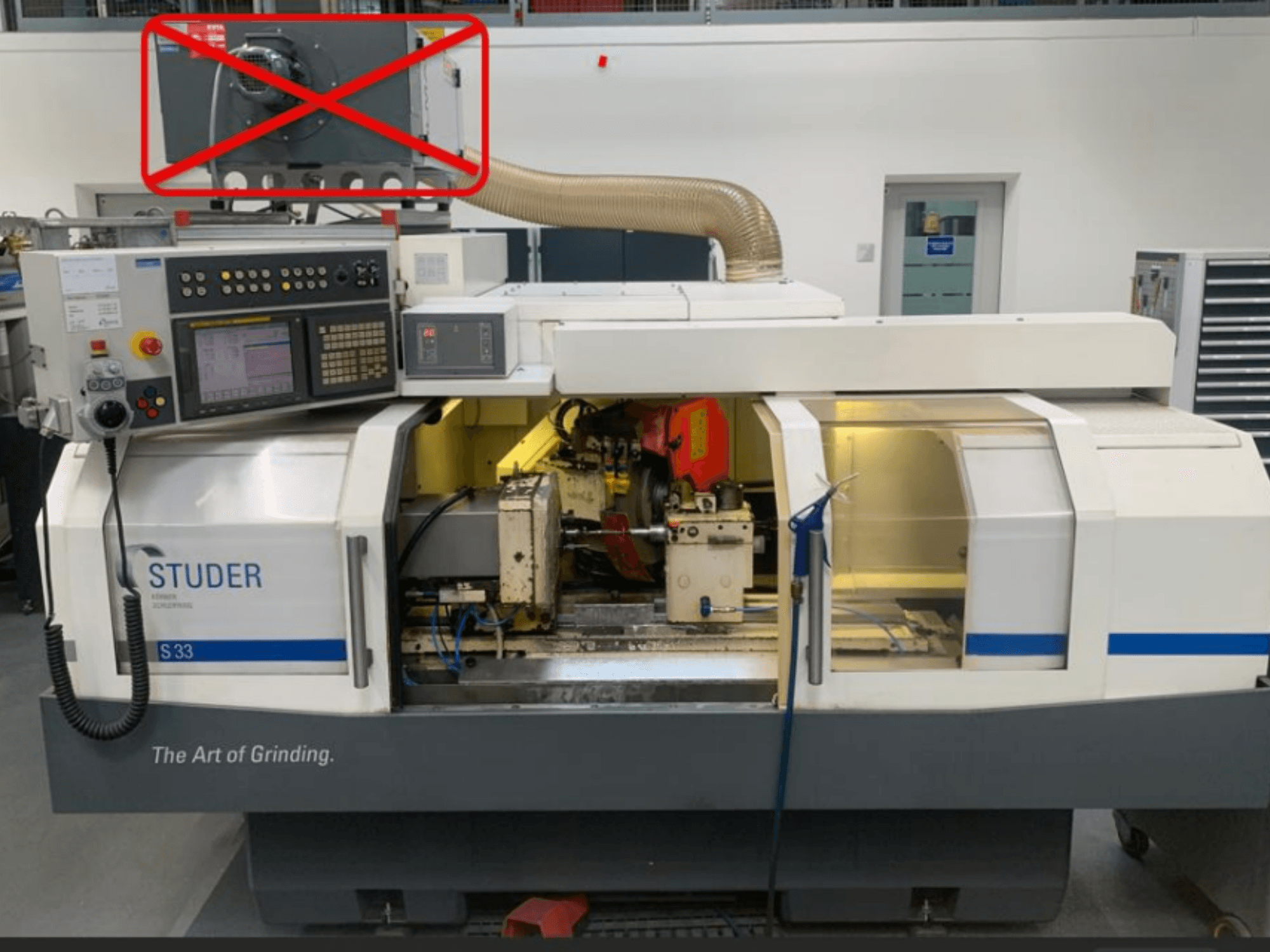

STUDER - S33DE-GRI-STU-2005-00001

• Aplicação: Construção de protótipos (sem trabalho por turnos)

• Horas de funcionamento: aprox. 24.000

• Controlo: FANUC 21i-TB

• Sistema de extração não incluído

• Manutenção anual

• Altura do centro: 175 mm

• Distância do centro: 650 mm

• Suporte da máquina: Granitan S 103

• Rebolo: 500 x 63 x 203 mm

• Sistema de medição linear

• Furo do fuso: 30 mm

• Velocidade do fuso da peça: 1-1500 rpm

• Giro da mesa da peça de trabalho: 8.5°

• Ângulo de cone infinitamente variável (escala com incrementos de 1°)

• Afinação do rebolo: raio, ângulo

• Interface eléctrica para a afinação rotativa

• Volante eletrónico

• Velocidade periférica máxima: 50 m/s

• Velocidade de corte constante V

• Elevação pneumática do fuso

• Levantamento pneumático do cabeçote móvel

• Acionamento da peça de trabalho: Servo motor AC de 1,6 kW

• Bomba de refrigeração: 100 L/min a 2,5 bar

• Alimentação do líquido de refrigeração através do fuso da peça

• Tempo de comutação retificação interna/externa: 10 seg.

• Raio de transição/chambre/cilindro

• Eixo de retificação interna: 1-20.000 rpm

• Pedal para deslocação com a porta aberta

Equipamento adicional

• Dispositivo de remoção do cabeçote móvel (incluído)

• Placa de afinação PCD R 0,5

• Dispositivo de equilibragem dinâmica com sensores de equilibragem

• Deteção de moagem

• Inserção de sonda Marposs
