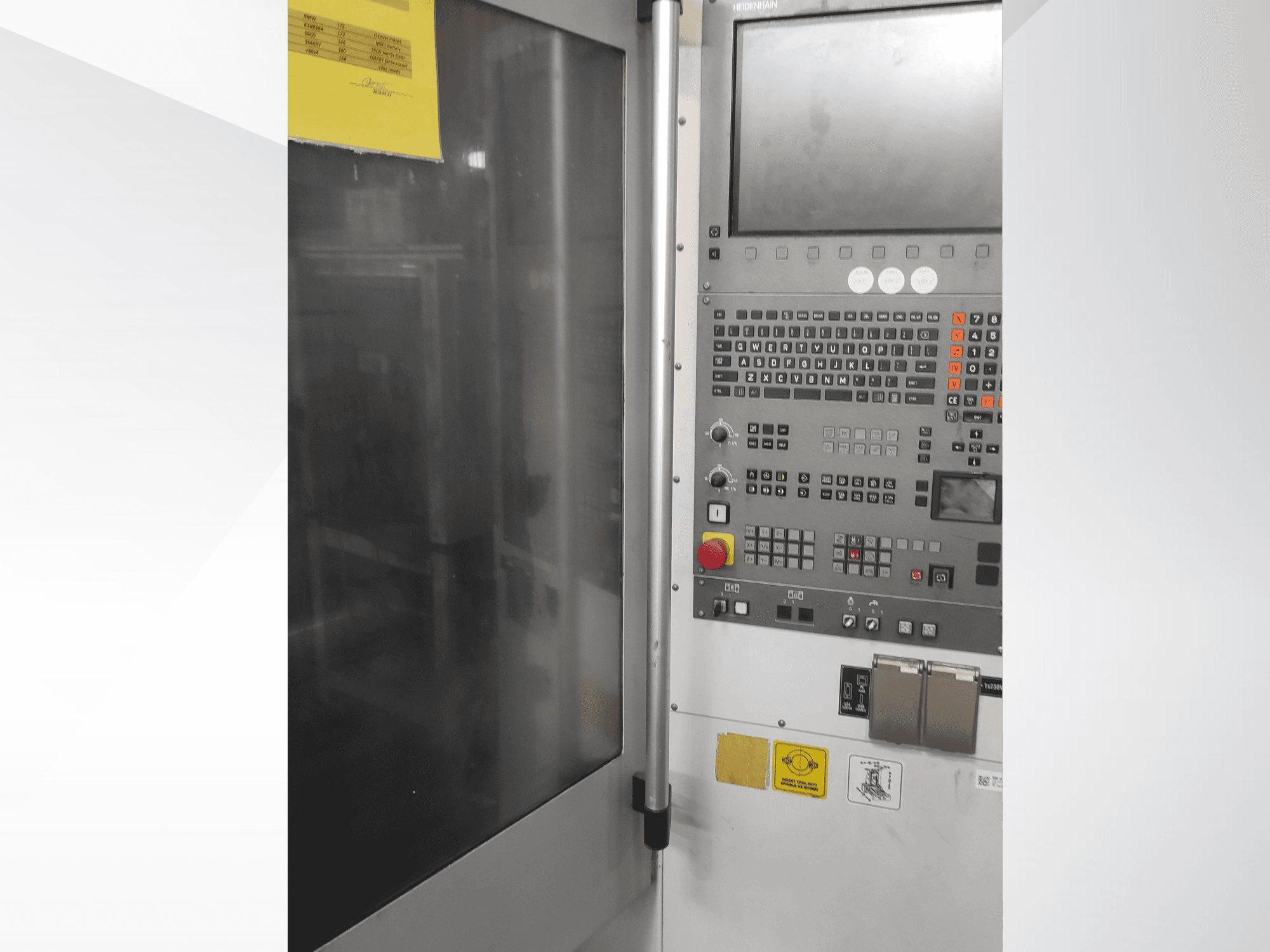

TAJMAC-ZPS - H40 TRENDHU-MIL-TAJ-2015-00001

• Eixo B (gama de indexação da mesa): 360°

• Distâncias:

  • Face do fuso ao eixo da mesa rotativa: 130-690 mm

  • Eixo do fuso à superfície de fixação da palete: 80-590 mm

  • Do chão à superfície da palete: 950 mm

• Avanços:

  • Avanços em X/Y/Z: 0-15 m/min (programável até 50 m/min)

  • Avanço rápido em X/Y/Z: 50 m/min

  • Aceleração em X/Y/Z: 5 m/s²

• Tempo de indexação da mesa rotativa:

  • 0-90°: 3,2 seg.

  • 0-180°: 4,6 seg

  • 0-270°: 5,5 s

  • 0-360°: 6,7 seg

• Precisão (VDI/DGQ 3441):

  • Sistema de medição direta: Posicionamento X/Y/Z 0,008 mm; Repetibilidade X/Y/Z 0,005 mm

  • Sistema de medição indireta: Posicionamento X/Y/Z 0,010 mm; Repetibilidade X/Y/Z 0,006 mm

• Fuso:

  • Transmissão: Correia

  • Binário contínuo (S1): 90 Nm

  • Binário em sobrecarga (S6-40%): 127 Nm

• Trocador automático de ferramentas:

  • Capacidade: 45 ferramentas

  • Procura de ferramentas: Ambas as direcções

  • Tempo de ferramenta a ferramenta: 3,5 segundos

  • Diâmetro máximo da ferramenta: 85 mm (com ferramentas adjacentes), 125 mm (sem ferramentas adjacentes)

  • Comprimento máximo da ferramenta: 300 mm

  • Peso máximo total no trocador: 200 kg

Equipamento adicional

• Trocador automático de paletes (APC):

  • Número de paletes: 2

  • Tempo de troca de paletes: 10 seg.

  • Peso da palete: 90 kg

• Unidade de filtragem do líquido de refrigeração: TECNIMETAL (peso sem refrigerante: 280 kg)
