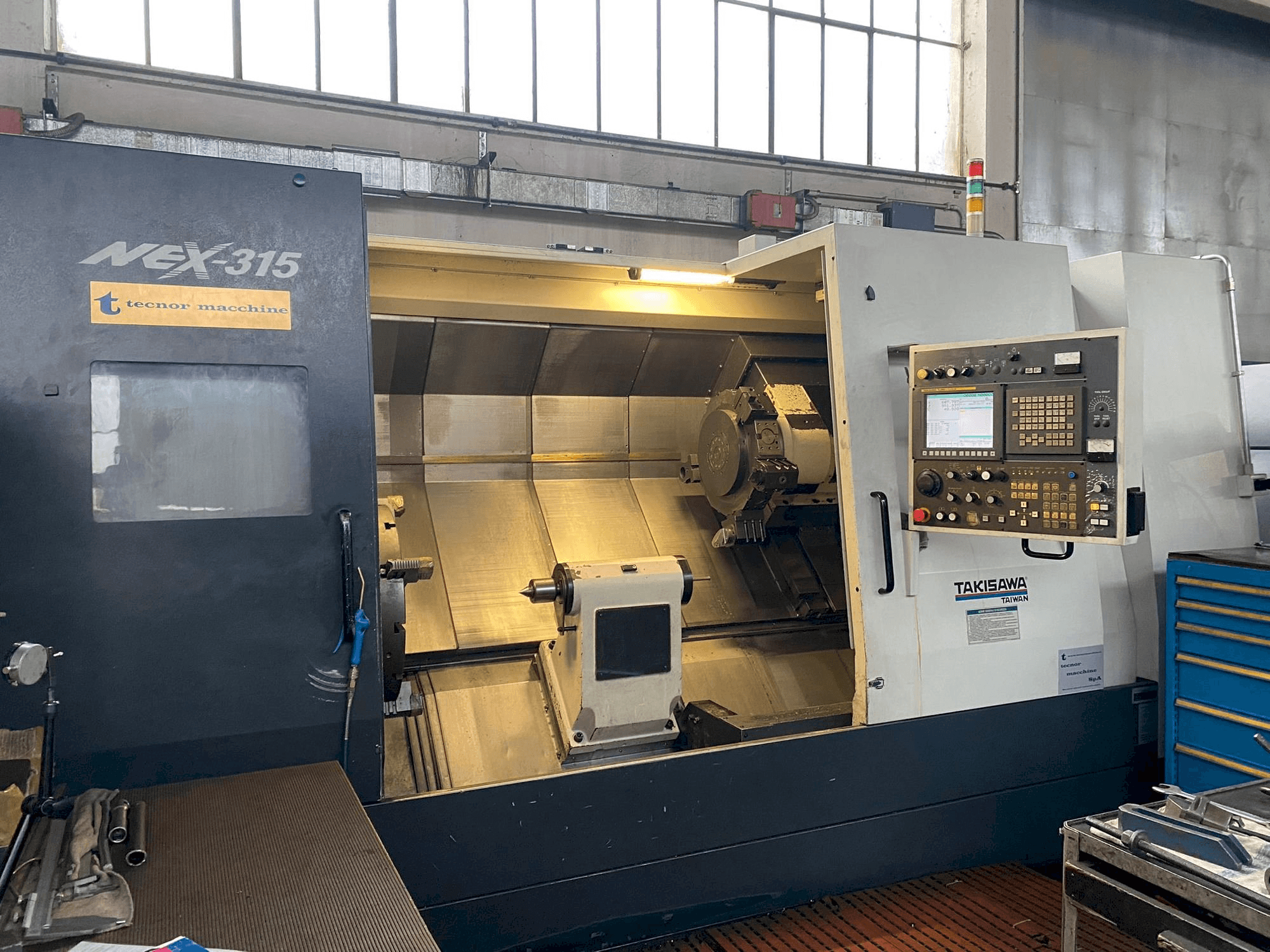

Takisawa - NEX-350IT-TUR-TAK-2011-00002

Benefícios da máquina

Benefícios qualitativos da máquina

• Número de ferramentas na torre: 12
• Diâmetro da haste de perfuração: 50
• Velocidade de alimentação velocidade de alimentação do eixo x: 16 m/mm velocidade de alimentação do eixo y: 16 m/mm velocidade de alimentação do eixo z: 20 m/mm
• Curso do cabeçote móvel do cabeçote móvel: 1600 mm diâmetro do mandril do cabeçote móvel: 150 mm cone do mandril do cabeçote móvel: mt#5 curso do fuso do cabeçote móvel: 120 mm
• Comando numérico (cn) tipo de comando e características: ver pormenores no ponto 2. 2. 3. 1 alimentação eléctrica *1 alimentação eléctrica: 400 vac ±10% 3f+pe frequência: 50+60 hz tensão do circuito de controlo: 24 vdc potência instalada: 59 kva
• Motores *1 motor do fuso: 30/37 kw motor do fuso da ferramenta rotativa: 5. 5/7. 5 kw servo motor do eixo b: --- servo motor do eixo x: 4. 0 kw servo motor do eixo y: -- kw servo motor do eixo z: 7 kw motor de indexação: 1. 2 kw motor do sistema hidráulico da torre: 1. 5 kw motor do sistema de lubrificação: 0. 004 kw motor do sistema de arrefecimento: 0. 4 kw
• Alimentação pneumática: 0. 6 ÷ 0. 8 mpa temperatura de alimentação: 5 ÷ 40 °c sem resíduos sólidos pressão de trabalho: 0. 5 mpa caudal necessário: 10 litros/min
• Capacidade do depósito *1 unidade de potência hidráulica: 40 litros depósito de lubrificante de refrigeração: 230 litros unidade de controlo de lubrificação: 2 litros mudança de gama: 4 litros

Benefícios técnicos da máquina

• Diâmetro máximo de rotação: 820 mm
• Diâmetro máximo giratório: 620 mm
• Comprimento máximo giratório: 1510 mm
• Diâmetro máximo da barra: 105 mm
• Diâmetro interior da chumaceira do veio: 160 mm
• Mais informações sobre interferências na área de trabalho e nas ferramentas, par. 2. 4. 2
• Diâmetro de passagem da barra: 117 mm
• Características técnicas da pinça autocentrante: ver valor no prefácio deste manual de instruções
• Torre de ferramentas: tipo de torre: 12t, velocidade de rotação: 24000 rpm
• Altura da haste da ferramenta: 32
