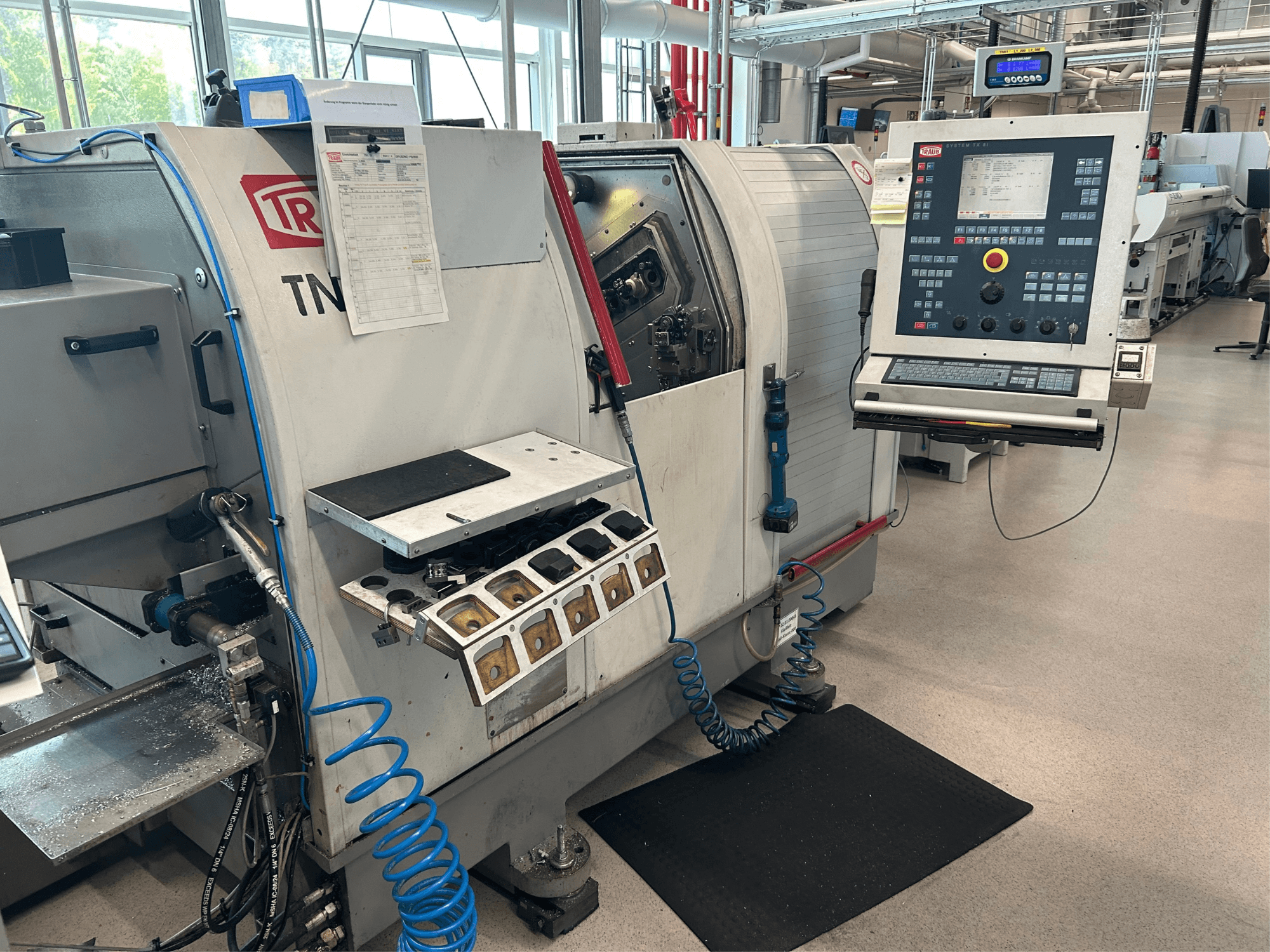

Esta TRAUB TNK 36 de 6 eixos foi fabricada em 2003. Apresenta uma velocidade máxima do fuso de 6.300 rpm e um furo do fuso principal de 36 mm. A máquina está equipada com capacidades avançadas, tais como monitorização da ferramenta, rosqueamento rígido e um sistema de refrigeração de alta pressão. Se pretende obter capacidades de torneamento de alta qualidade, considere o torneiro horizontal TRAUB TNK 36 que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: TRAUB
- ano: 2003
- MODELO: TNK 36
- horas de produção: 124706
- tipo de aplicação: Tornear
- Localização: Alemanha
- tipo de máquina: Tornos horizontais
- marca da unidade de controlo: TRAUB
Informação Técnica - TRAUB TNK 36
Unidade de Controlo
- Marca do controlo: TRAUB
- Modelo do controlo: TX8i (64-bit)
Movimento
- Número de eixos: 6
- Percurso do eixo X: 370 mm
- Percurso do eixo Z: 250 mm
Especificação Técnica
- Fuso contrário: Sim
- Ferramentas acionadas: Sim
- Potência do fuso: 10.7 kW
- Velocidade do fuso: 6300 RPM
- Refrigeração através do fuso: Sim
Informações adicionais
DADOS TÉCNICOS
Interface MDE: Sim
Monitorização de ferramentas: Sim
Rosqueamento rígido: Sim (sem mandril de compensação)
Furo do fuso principal: 36 mm
Potência do acionamento do eixo principal: AC 6,7 / 10,7 kW
Curso da torre superior X/Z: 50 / 100 mm
Curso do acessório traseiro X: 73 mm
Curso do acessório traseiro Y: ±50 mm
Eixo C do fuso principal: Sim
Peças de substituição Hainbuch: Sim
Corpo da base do auxiliar de configuração Hainbuch: Sim
Dispositivo de mudança manual Hainbuch: Sim
Contra-eixo: Eixo motor
Contra-eixo do eixo C: Sim
Dispositivo de pressão de aperto do contador: Sim
Dispositivo de ejeção da peça de trabalho: Sim
Mandril Hainbuch Axfix: Sim
Porta-ferramentas superior: Sim
Caixa de velocidades eletrónica: Sim
Eixo transversal X3 para unidade frontal: Sim
Unidade frontal: 5 posições
Ferramentas acionadas na unidade frontal: Sim
Estação de maquinação do lado do corte: Sim
Ferramentas acionadas na estação lateral de corte: Sim
Dispositivo de descarga da peça de trabalho: Pinça
Capacidade do tanque de refrigeração: 230 l
Pressão do líquido de refrigeração: 7 bar
Caudal de líquido de refrigeração: 50 l/min
Alimentação interna de líquido refrigerante: 30 bar
Refrigerante de alta pressão: 120 bar (estação de maquinação dianteira e traseira)
Filtro de refrigeração: Filtro rotativo de vácuo Knoll VRF 150/750
Materiais adequados para o filtro: Alumínio, plástico, latão, aço
Pistola de lavagem: Sim
Carga conectada: 22 kW
Comprimento máximo da barra: 3 m
Diâmetro máximo da barra: 36 mm
Tensão de funcionamento: 400 V, 3~, 50 Hz
Tensão de controlo: 24 V CA
Tensão da válvula: 24 V DC
Tensão da embraiagem: 24 V CC
Potência total instalada: 33 kW
Corrente nominal total: 60 A
EQUIPAMENTO ADICIONAL OPCIONAL
FMB turbo 5-42 XT / 3200 "C" Alimentador de barras
Alimentador de barras Ano: 2003
Transportador de aparas de correia articulada
Altura de descarga do transportador de aparas: 950 mm
Tubos de guia D25, D36
Batente da peça de trabalho em movimento, haste 16 × 16 mm
Monitorização de colisões Brankamp CMS 100
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
