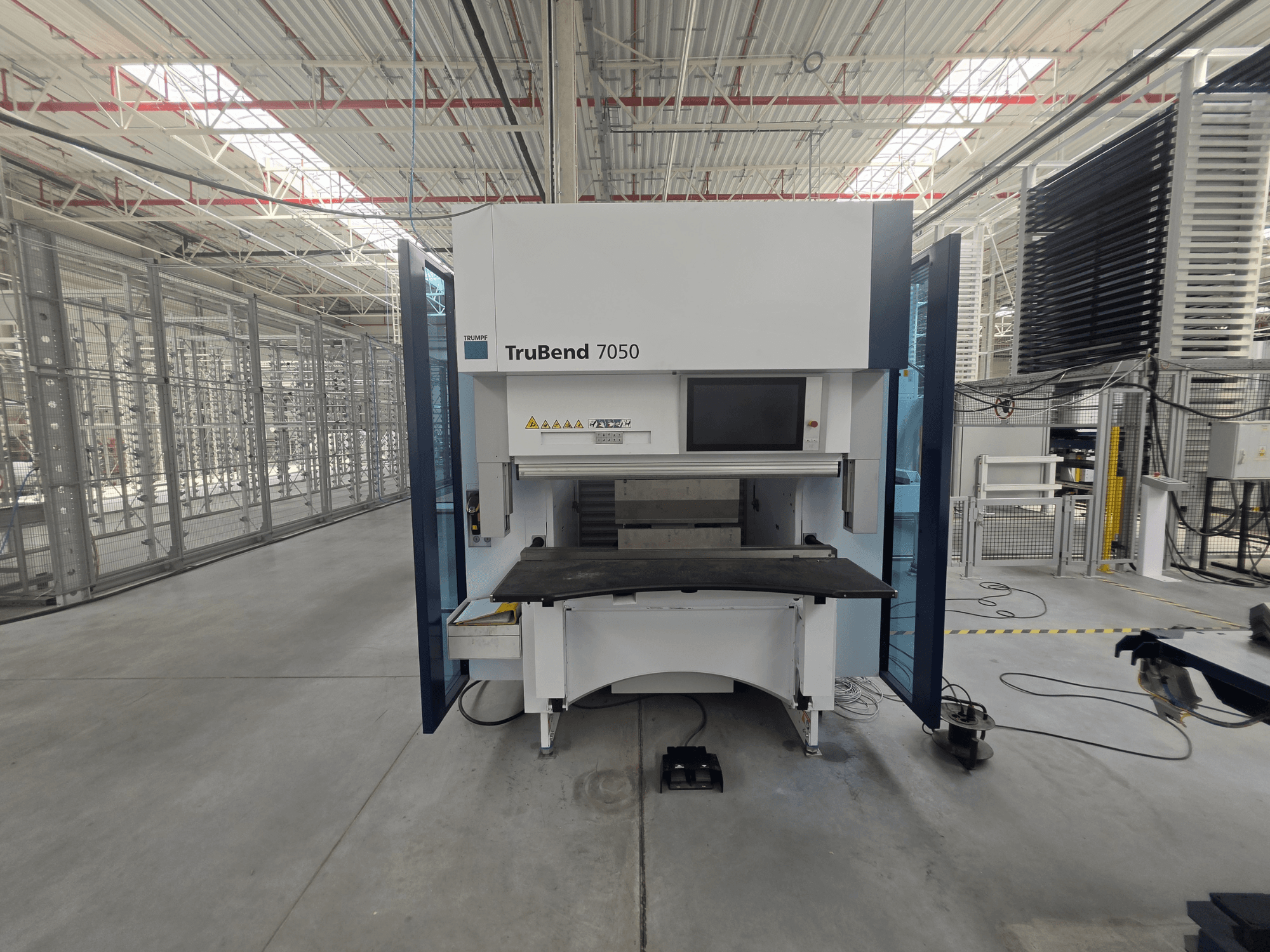

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Transmissão: Transmissão de binário eletromecânica dinâmica

• Capacidade e dimensões:

  • Espaço livre na vertical: 1 305 mm

  • Altura útil de instalação: 385 mm

  • Profundidade da garganta: 250 mm

  • Altura de trabalho: 1 150 mm

  • Estrutura da máquina: Estrutura soldada estável

• Eixos e guia traseiro:

  • Eixos CNC: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Calibrador traseiro: sistema independente de 6 eixos (X1/X2/R1/R2/Z1/Z2), ambas as unidades movem-se de forma independente

  • Características do batente traseiro: Dedos em fibra de carbono, superfícies de referência endurecidas, acionamento do eixo Z por cremalheira helicoidal, posicionamento flexível

• Cursos / área de trabalho:

  • Curso Y: 215 mm

  • Curso X: 240 mm (alcance máximo do batente traseiro: 500 mm)

  • Curso R: 153 mm

• Velocidades:

  • Rápido/retorno no eixo Y: 220 mm/s

  • Velocidade de trabalho no eixo Y: 25 mm/s

  • Eixo X: 1 500 mm/s

  • R: 750 mm/s

  • Z: 2 200 mm/s

• Precisão de posicionamento:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Arqueamento:

  • Arredondamento controlado por CNC, compensação automática através do acionamento

  • Acionamento de abaulamento integrado na mesa

  • Adequado para dobragem em várias estações

• Eixo Y / viga da prensa:

  • Sistema de medição indutivo do eixo Y

  • Compensação dinâmica da recuperação elástica com correção automática baseada na força

  • Tiras-guia ajustáveis e endurecidas

• Sistema de controlo:

  • TRUMPF Touchpoint TruBend, ecrã TFT Full HD de 21,5" (1920×1080)

  • Intel Core i5 de 2,7 GHz dual-core, Windows Embedded Standard 7

  • Visualização 3D realista, base de dados tecnológica da TRUMPF

  • Gestão de utilizadores com níveis Standard/Expert/Administrador

  • 10 cartões de acesso de utilizador incluídos

• Interfaces de dados:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Teleserviço via Internet / diagnóstico remoto

• Fixação e configuração de ferramentas:

  • Fixação automática da ferramenta superior e inferior TRUMPF (autocentrante, endurecida)

  • Troca rápida de segmentos

  • Indicador LED de ferramenta integrado na fixação superior (mostra as posições de configuração/próxima estação de dobragem)

• Segurança:

  • BendGuard automático (parte do Pacote de Produtividade Plus)

    • Sistema de segurança optoeletrónico com regulação automática da altura da ferramenta

    • Permite a velocidade Y máxima permitida com o pedal

    • Ajuste automático, removível da área de trabalho para processamento lateral

  • Portas de segurança laterais monitorizadas eletronicamente

  • Portas traseiras basculantes de acionamento elétrico

  • Paragem de emergência

  • Dispositivos de fixação para transporte

  • Marcação CE

• Pacote ergonómico:

  • Mesa de apoio dianteira

  • Iluminação LED da área de trabalho à frente e atrás

  • Suporte para operação sentado/em pé

  • Prateleira para documentos

  • Gaveta para instrumentos de medição

Equipamento adicional

• Equipamento de medição:

  • Medidor de ângulos digital

  • Paquímetro digital

  • Esquadro de 90 graus

  • 1 licença TecZone Bend

• Leitor de códigos 2D sem fios com ligação Bluetooth
