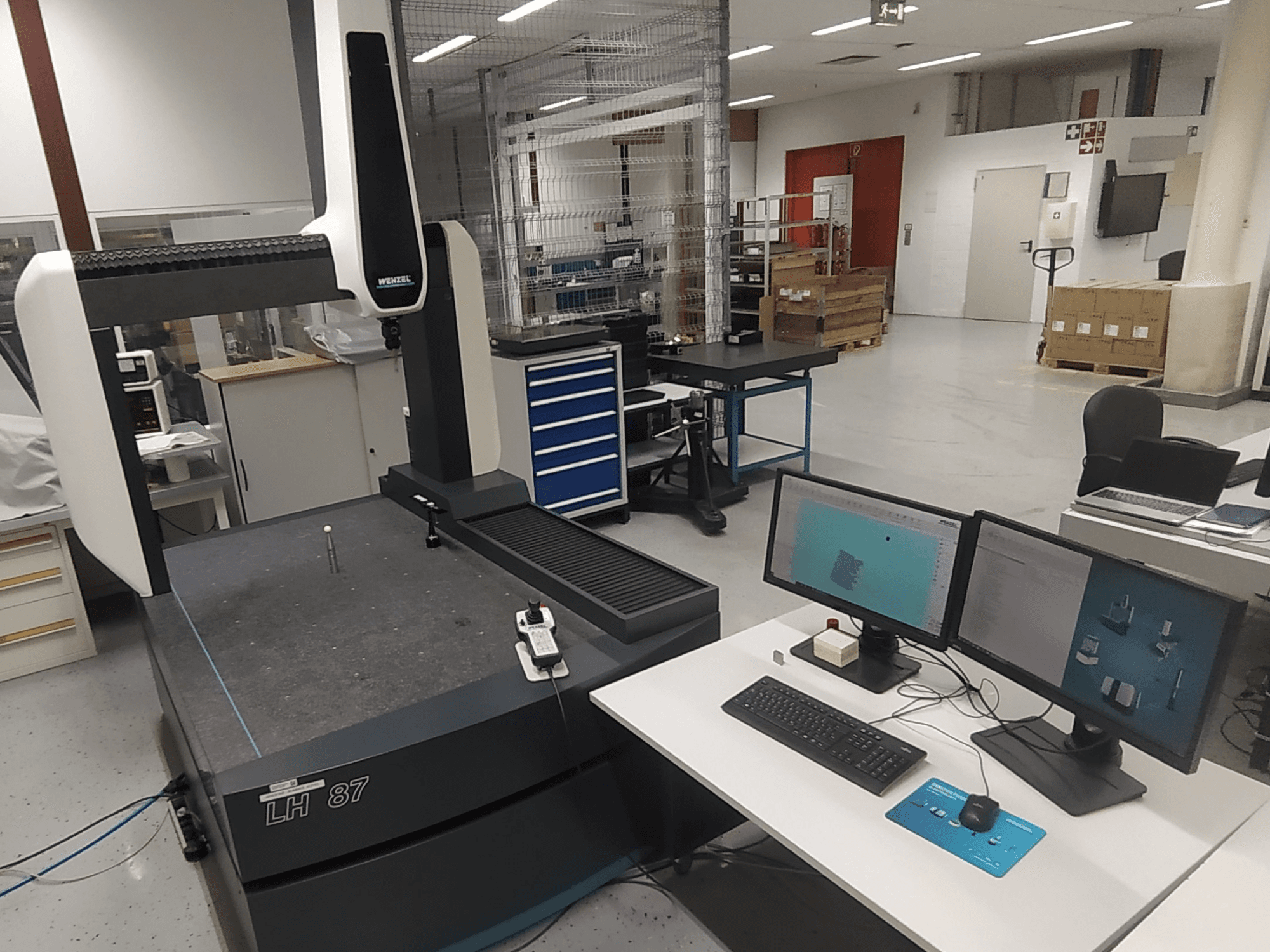

Esta máquina CMM Wenzel LH 87 de 3 eixos foi fabricada em 2014. Apresenta uma gama de medição de 800 mm em X, 1000 mm em Y e 700 mm em Z, com uma capacidade máxima de peso de componente de 800 kg. A máquina está equipada com um sistema de rolamento de ar em todos os eixos e uma cabeça de apalpador de indexação motorizada Renishaw PH10M Plus. Se pretende obter capacidades de medição de alta qualidade, considere a máquina CMM Wenzel LH 87 que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: Wenzel
- ano: 2014
- MODELO: LH 87
- tipo de aplicação: Medição
- Localização: Alemanha
- tipo de máquina: Máquina de Medição de Coordenadas (CMM)
Informação Técnica - Wenzel LH 87
Movimento
- Número de eixos: 3
- Percurso do eixo X: 800 mm
- Percurso do eixo Y: 1000 mm
- Percurso do eixo Z: 700 mm
Informações adicionais
- Erro de medição do comprimento volumétrico (E0, MPE): 2,2 µm + (L / 300,0 mm) µm
- Erro de medição do comprimento ao longo do eixo ótico (E150, MPE): 2,2 µm + (L / 300,0 mm) µm
- Peso máx. Peso máximo do componente/peça de trabalho: 800 kg
- Rolamentos dos eixos: Sistema de rolamento de ar integrado em todos os eixos
- Unidade de controlo CNC: Configuração de contorno de 3 eixos WPC
- Hardware do controlador: WPC2040 Basic combinado com unidade de rack do controlador Renishaw PHC10-3 PLUS
- Painel de controlo da máquina: Caixa de controlo manual de joystick com fio Wenzel HT400
- Sistema de cabeça de sonda: Cabeça de apalpador de indexação motorizada Renishaw PH10M Plus
- Sistema de sensor de apalpação: Apalpador de alta precisão Renishaw TP200 com gatilho de contacto
- Sistema de rack de troca: Ponte de troca de pontas autónoma de 6 portas SCR200 da Renishaw (5 portas ativamente equipadas em configuração visual)
- Configurações de pontas ativas (no rack):
* Porta 1: Taster 1001 (Ø 1,00 mm)
* Porta 2: Taster 2001 (Ø 2,0 mm Cilíndrico)
* Porta 3: Taster 3001 (Ø 2,00 mm esfera rubi)
* Porto 4: Taster 4001
* Porta 5: Porta 5 configurada (Confirmação visual: configuração angular/estrela)
- Hardware do PC de avaliação: Torre de PC de secretária Fujitsu Esprimo alojada num compartimento de controlador dedicado na parte inferior da secretária
- Monitores da estação de trabalho visual: 2 monitores de ecrã plano TFT de 24" da BenQ
- Periféricos de entrada: Teclado com fios, rato e tapete de rato de fluxo de trabalho da marca Wenzel
- Sistema operativo principal: Windows 10 Pro (Versão 10.0, Build 19045, Edição de 64 bits)
- Suítes de software de metrologia:
* Wenzel WM | Quartis Standard (ecossistema compatível com versões anteriores Build R2025-1 / R2025-2)
* Módulo de software de geometria de controlo CM Wenzel CNC
* CM Wenzel CNC Free-Form Surface Software Module (Módulo de Software de Superfície de Forma Livre CM Wenzel CNC)
- Licenciamento e segurança de software: Proteção do dongle Metrokey (ID: 45984, Estado: Válido, Estação de trabalho local), Versão do controlador 7.6.0
- Interfaces de núcleo de dados CAD nativos: STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC
- Interfaces de extensão opcionais: CATIA, Pro-E, SolidWorks
- Acessórios de calibração incluídos: Esfera de calibração de referência em cerâmica de alta pureza completa com bloco de coluna de extensão de base
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
