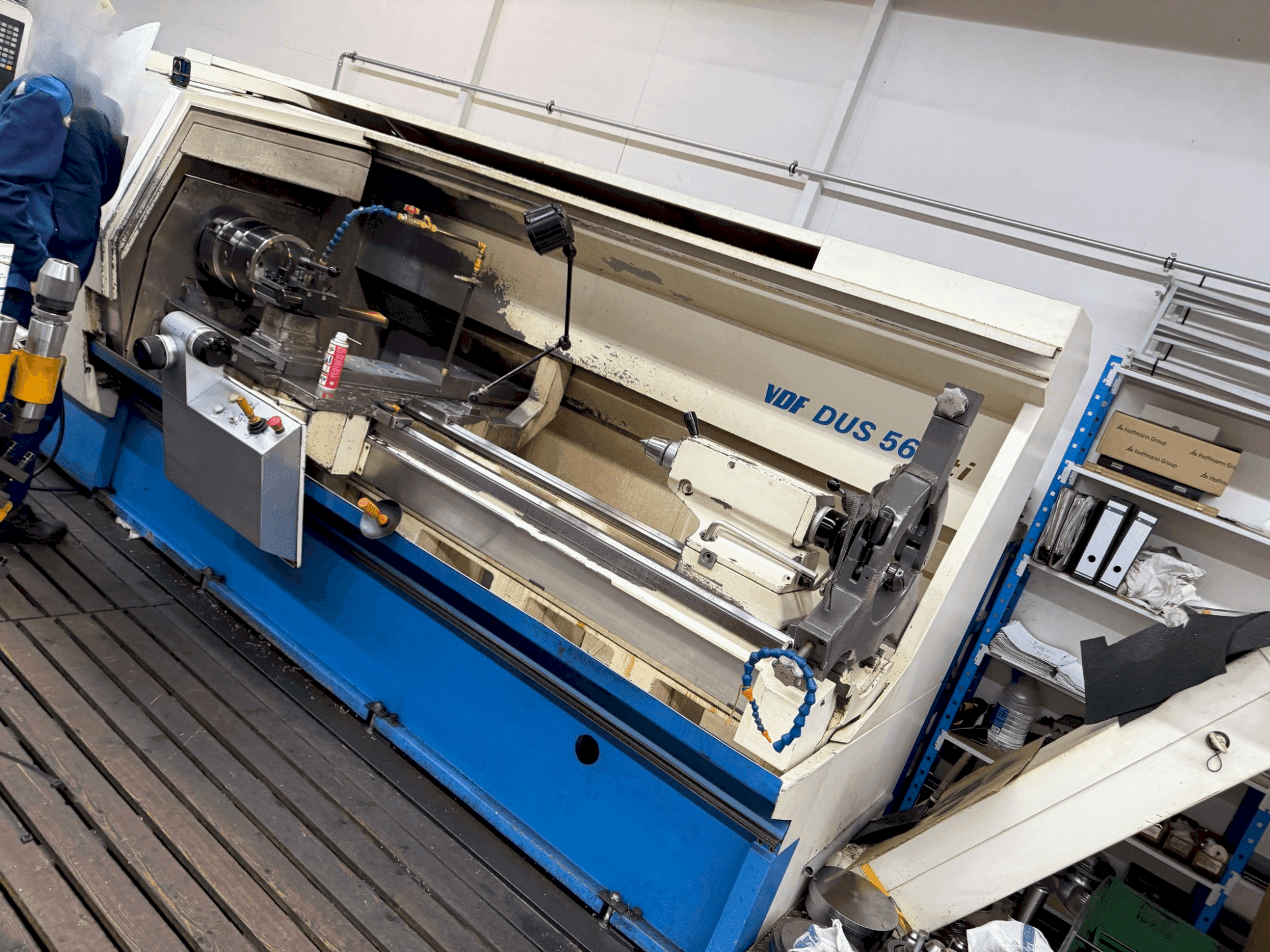

BOEHRINGER - VDF DUS 560 tiDE-TUR-BOE-2001-00001

Equipamento adicional

• Passo de rosca: Roscas métricas (longitudinais, planas e cónicas) mm 0,1-400

Vantagens da máquina

Vantagens técnicas da máquina

• Diâmetro de circulação sobre a cama: 570 mm /diâmetro de circulação sobre a corrediça frontal: 365 mm
• Movimento da corrediça frontal: 345 mm/movimento do suporte superior: 125 mm / altura do centro sobre a calha plana: 280 mm
• Largura da cama: 380 mm / comprimento da guia da corrediça da cama: 520 mm / largura da corrediça: 225 mm / comprimento da corrediça de faceamento: 680 mm / largura do suporte superior: 140 mm
• Diâmetro do pino: 100 mm / curso do pino: 190 mm / cone interno da pistola: mk5/ ângulo central: 60 graus
• Dispositivo de fixação e de guia: diâmetro do disco frontal: 560 mm / diâmetro dos mandris de três e quatro mandíbulas: 250... 315 mm/maior diâmetro de guia do torno fixo: 315 mm/maior diâmetro de guia do torno móvel: 160 mm
• Voar (distância máxima do centro de gravidade): 200 mm/da borda frontal do dispositivo de fixação: 400 kg/com cabeçote móvel: 1000 kg/com torno de montar e 1 torno de fixação: 1300 kg/com torno de montar e 2 tornos de fixação: 1600 kg
