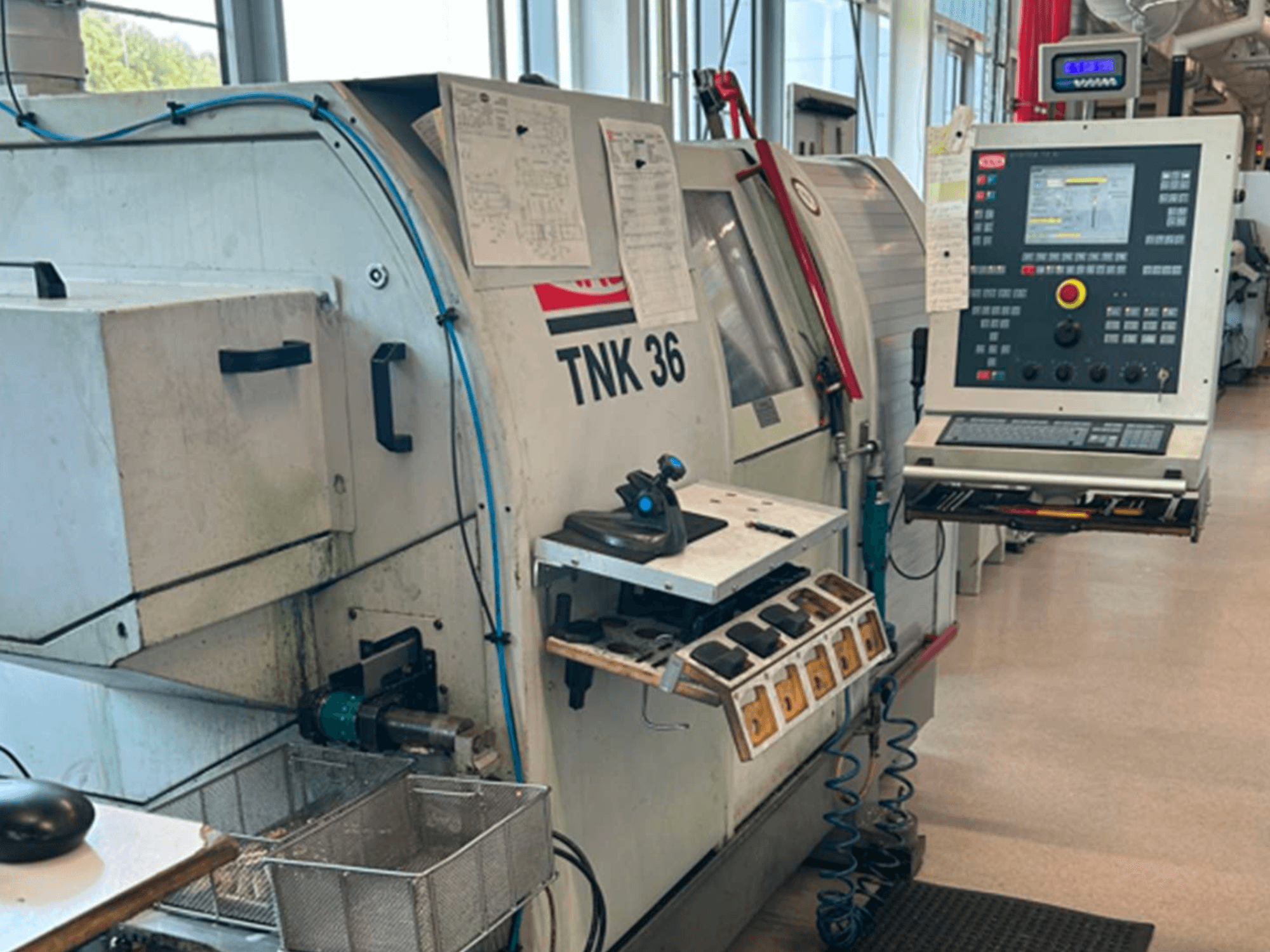

TRAUB - TNK 36DE-TUR-TRA-2002-00002

• Ecrã plano de 14"

• Interface RS232 V24 adicional no armário elétrico

• Interface MDE no armário elétrico (estado da máquina e contador de peças)

• Rosqueamento rígido sem mandril de compensação

• Função Polyform para o eixo C

• Monitorização de ferramentas

• Diâmetro do furo do fuso principal: 36 mm

• Potência de acionamento do fuso principal: CA 6,7 / 10,7 kW

• Eixo C do fuso principal

• Contra-fuso motorizado

• Diâmetro do fuso auxiliar: 32 mm

• Velocidade do contra-fuso: 6 300 rpm

• Curso do eixo Z do contra-fuso: 250 mm

• Deslocamento rápido do eixo Z do contra-fuso: 30 m/min

• Eixo C do contra-fuso

• Dispositivo de pressão de fixação do contra-fuso

• Ejetor de peças

• Força de avanço aumentada

• Mandril Hainbuch Axfix

• Curso X2: 50 mm

• Curso Y2: ±20 mm

• Curso Z2: 100 mm

• Deslocação rápida em X2: 15 m/min

• Deslocamento rápido em Y2: 15 m/min

• Deslocamento rápido em Z2: 15 m/min

• 12 ferramentas acionadas (através de acionamento central)

• Velocidade da ferramenta acionada: 6 000 rpm

• Caixa de velocidades eletrónica

• Curso X3: 370 mm

• Curso Z3: 250 mm

• Deslocamento rápido em X3: 30–60 m/min

• Avanço rápido em Z3: 30 m/min

• 5 ferramentas acionadas

• Diâmetro do porta-ferramentas: 40 mm

• Velocidade da ferramenta acionada: 6 000 rpm

• Força de avanço aumentada

• Curso X4: 73 mm

• Curso Y4: ±50 mm

• Deslocamento rápido em X4: 15 m/min

• Deslocamento rápido no eixo Y4: 15 m/min

• 5 ferramentas acionadas

• Diâmetro do porta-ferramentas: 40 mm

• Velocidade da ferramenta acionada: 6 000 rpm

• Transportador de peças do lado esquerdo

• Pinça pneumática para peças

• Mordas da pinça: Ø5–8 mm / Ø8–20 mm / Ø20–36 mm

• Comprimento máximo da peça: 200 mm

• Diâmetro máximo da peça: 32 mm

• Filtro de correia compacto RESY

• Unidade de arrefecimento

• Capacidade do depósito de líquido de arrefecimento: aprox. 360 l

• Pressão do líquido de arrefecimento: 7 bar

• Caudal do líquido de arrefecimento: 50 l/min

• Refrigerante através da ferramenta: 30 bar

• Pistola de refrigeração

• Carga ligada: 22 kW

Equipamento opcional, não incluído:

• Transportador de aparas com correia articulada KNOLL 240S-1/100 (altura de descarga: 950 mm)

• Preparação para alimentador de barras (tubos-guia Ø25 / Ø36)

• Batente rotativo para peças (cabo de 16 × 16 mm)

• Sistema de monitorização de colisões Brankamp CMS 100 (fuso principal e contrafuso)

• Alimentador de barras FMB Turbo 5-42 XT / 3200 «C»

• Conjunto básico de porta-ferramentas estáticos e motorizados incluído
