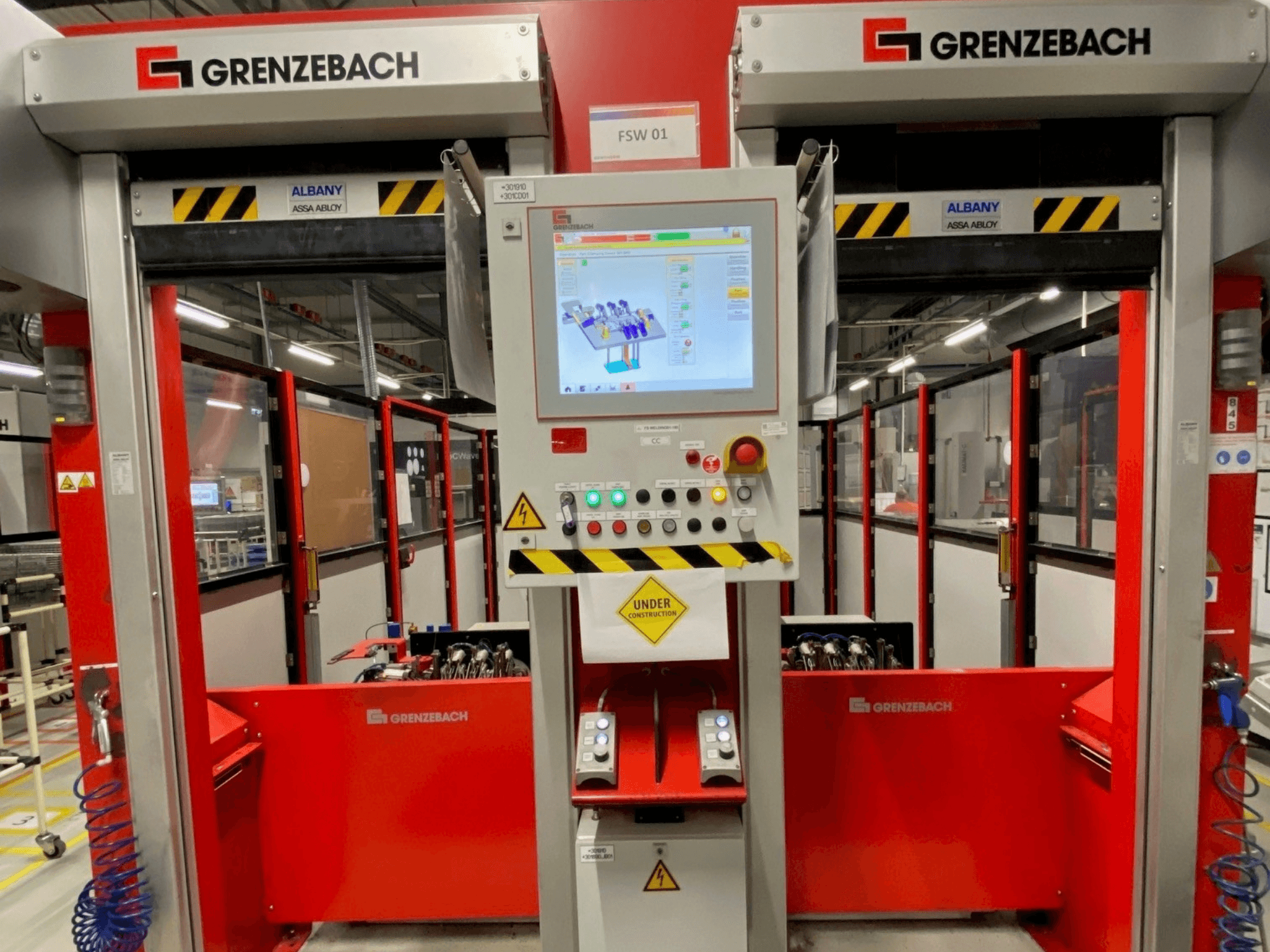

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Repetibilidade da posição: ±0,08 mm

• Volume da área de trabalho: 68 m³

• Posição de montagem: No chão

• Índice de proteção: IP65

• Força de processo vertical: 8 000 N

• Força de processo horizontal: 8 000 N

• Controlador: KUKA KR C4

Fuso FSW

• Fabricante: MAG IAS

• Tipo: FSW2.2 / HSK63

• Porta-ferramentas: HSK 63 A

• Velocidade máxima do fuso: 10 000 rpm

• Velocidade nominal do fuso: aprox. 3 900 rpm

• Binário nominal S1: 42 Nm

• Binário máximo S6 a 40%: 52 Nm

• Potência nominal do fuso S1: aprox. 17 kW

• Tipo de motor: assíncrono

• Corrente nominal do motor: 33 A

• Arrefecimento: Água/glicol (máx. 5 bar)

• Peso do fuso: 90 kg

• Diâmetro máximo do fuso: 300 mm

• Comprimento aproximado do fuso: 285 mm

• Tipo de rolamento: Híbrido

• Diâmetro do rolamento: 80 mm

Fixação da ferramenta

• Sistema: MAPAL KS 63-08

• Força de tração: 18 kN

• Fixação da ferramenta: Manual

• Sensores de força do fuso: 3 × 120°

Fixação da peça / sistema hidráulico

• Fabricante: Römheld

• Unidade hidráulica: 8457-104

• Pressão máxima de funcionamento: 200 bar

• Regulação da pressão de funcionamento: 150 bar

• Caudal: 2,0 l/min

• Capacidade do depósito: 27 l

• Fluido hidráulico: HLP 32

• Potência do motor: 0,75 kW

• Alimentação: 400 V / 50 Hz

Eletricidade / serviços

• Tensão de funcionamento: 400 V

• Frequência: 50 Hz

• Tensão de controlo: 24 V CC

• Consumo de energia: aprox. 28 kW

• Pressão mínima de ar comprimido: 6 bar

• Consumo de ar comprimido: aprox. 4 m³/h

Equipamento adicional

• Caixa da célula robótica: 301.910 + MCC01

• Porta de proteção: Assa Abloy Albany RP 300 (EN 13241-1)

• Proteção da área de trabalho: cortinas de luz

• Sistema de fixação hidráulico (Römheld HPU 8457-104)

• Unidade de arrefecimento do fuso (água/glicol)

• Armário de comando KUKA KR C4

• Estação de operação manual
