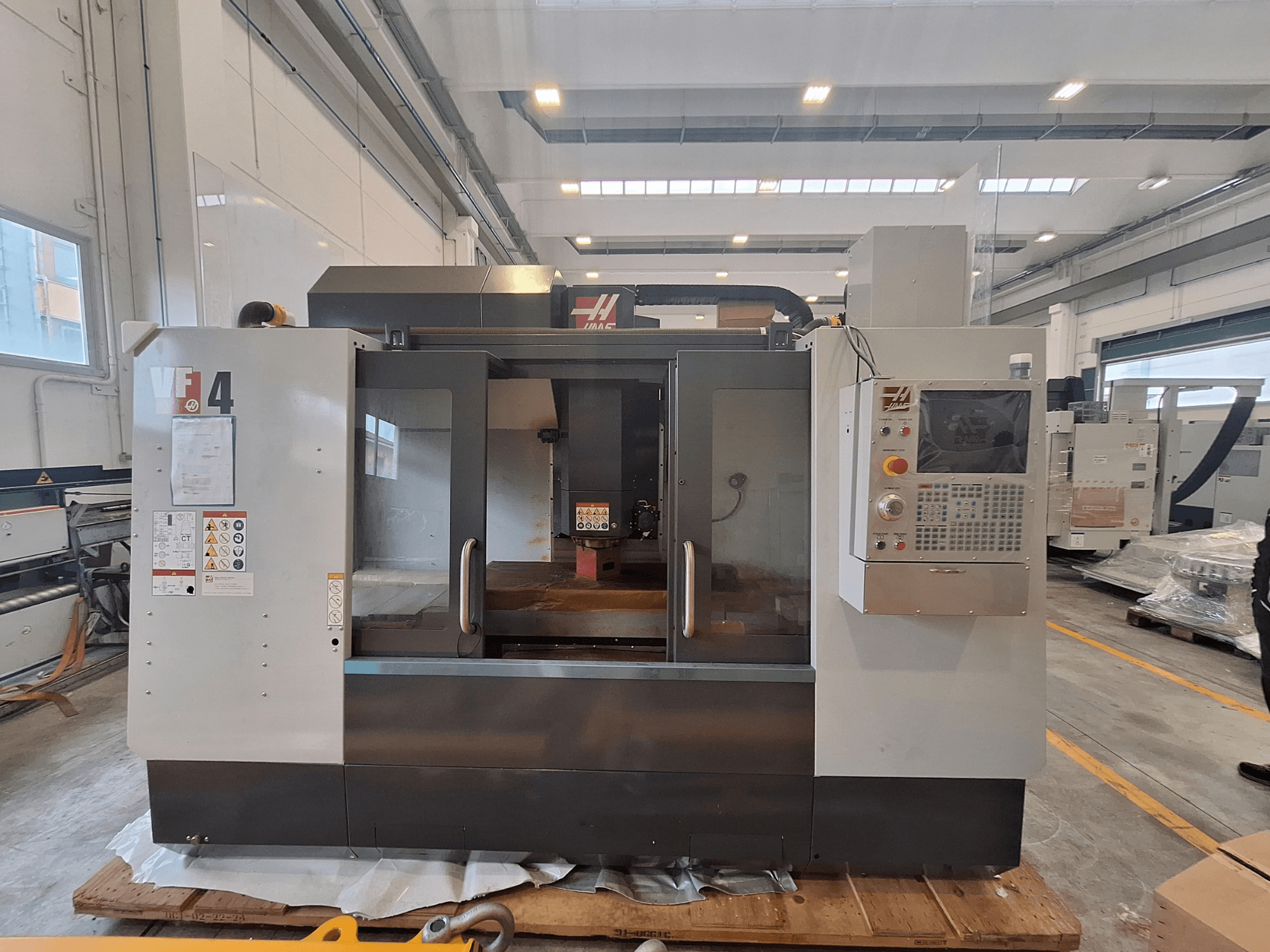

HAAS - VF-4IT-MIL-HAA-2024-00002

Força de avanço: X: 11 343 N; Y: 11 343 N; Z: 18 683 N

Deslocamento rápido: 25,4 m/min

Comprimento exterior: 1321 mm

Largura exterior: 457 mm

Dimensões das ranhuras em T: 15,90 mm a 16,00 mm

Número de ranhuras em T: 5

Distância máxima entre o fuso vertical e a mesa: 742 mm

Carga da mesa: 1588 kg

Número de ranhuras para ferramentas: 30+1

Comprimento máximo da ferramenta: 330 mm

Ligação elétrica principal: 220 VCA / 440 VCA, trifásica

Pressão de ar: 5,5 bar

Fornecimento de ar: 113,0 L/min a 6,9 bar

Máquina de exposição

Distância entre a ponta do fuso e a mesa (~ mín.): 107 mm

Binário máximo: 122,0 Nm a 2000 rpm

Binário máximo com caixa de velocidades opcional: 339 Nm a 450 rpm

Lubrificação dos rolamentos: Injeção de ar/óleo

Arrefecimento: Arrefecimento a líquido

Distância entre eixos das ranhuras em T: 80 mm

Velocidade máxima de avanço de corte: 16,5 m/min

Tipo de trocador de ferramentas: Trocador de ferramentas de montagem lateral (SMTC)

Diâmetro máximo da ferramenta (total): 64 mm

Peso máximo da ferramenta: 5,4 kg

Tempo entre ferramentas (média): 2,80 s

Tempo entre cavacos (média): 3,60 s

Capacidade de líquido de arrefecimento: 208 L

Mangueira de ar em linha: 3/8 pol.

Acoplador (ar): 3/8 pol.

Tensão de entrada CA (trifásica) baixa: 220 VCA (Amperagem em plena carga: 70 A)

Tensão de entrada CA (trifásica) alta: 440 VCA (Amperagem em carga total: 35 A)
