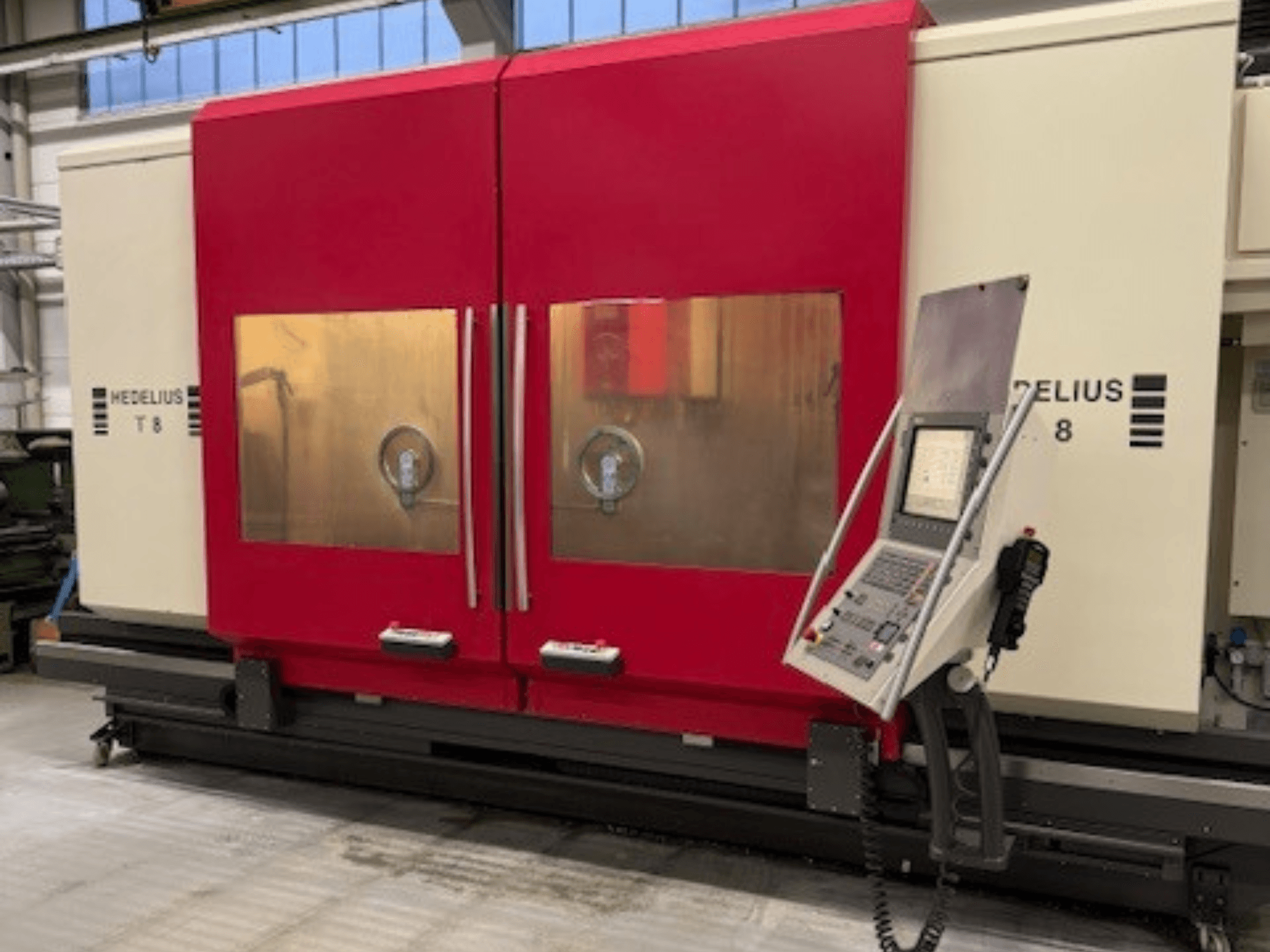

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• Eixo B da cabeça giratória NC: +92° / -92°

• Funcionamento máximo do pêndulo: 2 × 850 mm

• Deslocação rápida: 60 m/min

• Força de alimentação: X/Y 5000 N, Z 9000 N

• Fuso:

  • Binário máximo: 158 Nm

  • Diâmetro do rolamento do fuso frontal: 70 mm

  • Fixação da ferramenta (força de tração): 12 kN

• Magazine/troca de ferramentas:

  • Posições da ferramenta (standard): 40

  • Posições da ferramenta (Magnum): 80

  • Diâmetro máximo da ferramenta: 125 mm (180 mm com as posições adjacentes vazias)

  • Comprimento máximo da ferramenta: 330 mm

  • Tempo de troca de ferramenta (aprox.): 3.5 s

  • Tempo de cavaco a cavaco: vertical 6,0 s / horizontal 6,5 s

• Mesa/capacidade:

  • Mesa fixa (C×L): 2000 × 920 mm

  • Ranhuras em T: 6 × 18 H12

  • Mesa rotativa: 1 × 18 H8

  • Peso máximo da peça de trabalho: 2500 kg

• Capacidades de maquinação:

  • Perfuração em St 52 com metal duro: 40 mm

  • Rosqueamento: M24

  • Fresagem em St 52: 500 cm³/min

• Distâncias (referência):

  • Curso Z vertical (L2): 850 mm

  • Nariz do fuso até ao eixo de rotação (L3): 300 mm

  • Nariz do fuso à superfície da mesa (L4): 40 mm

  • Curso Z horizontal (L5): 1000 mm

  • Eixo do fuso até à superfície da mesa (L6): 210 mm

  • Curso Y (L7): 800 mm

  • Centro da mesa até ao início/fim do curso (L8/L9): 400 / 400 mm

• Potência/pesos:

  • Carga total ligada: 25 kVA

  • Peso da máquina (standard): aprox. 17.000-17.500 kg

• Horas de funcionamento:

  • Horas de funcionamento: 21.100 h

  • Horas do fuso: 7,647 h

Equipamento adicional

• Transportador de aparas

• Refrigeração interna através do fuso, 40 bar

• Filtro de correia de papel

• Separador de névoa de óleo e emulsão

• Janelas de visualização rotativas (2)

• Pistolas de limpeza (2)

• Sonda tátil Renishaw
