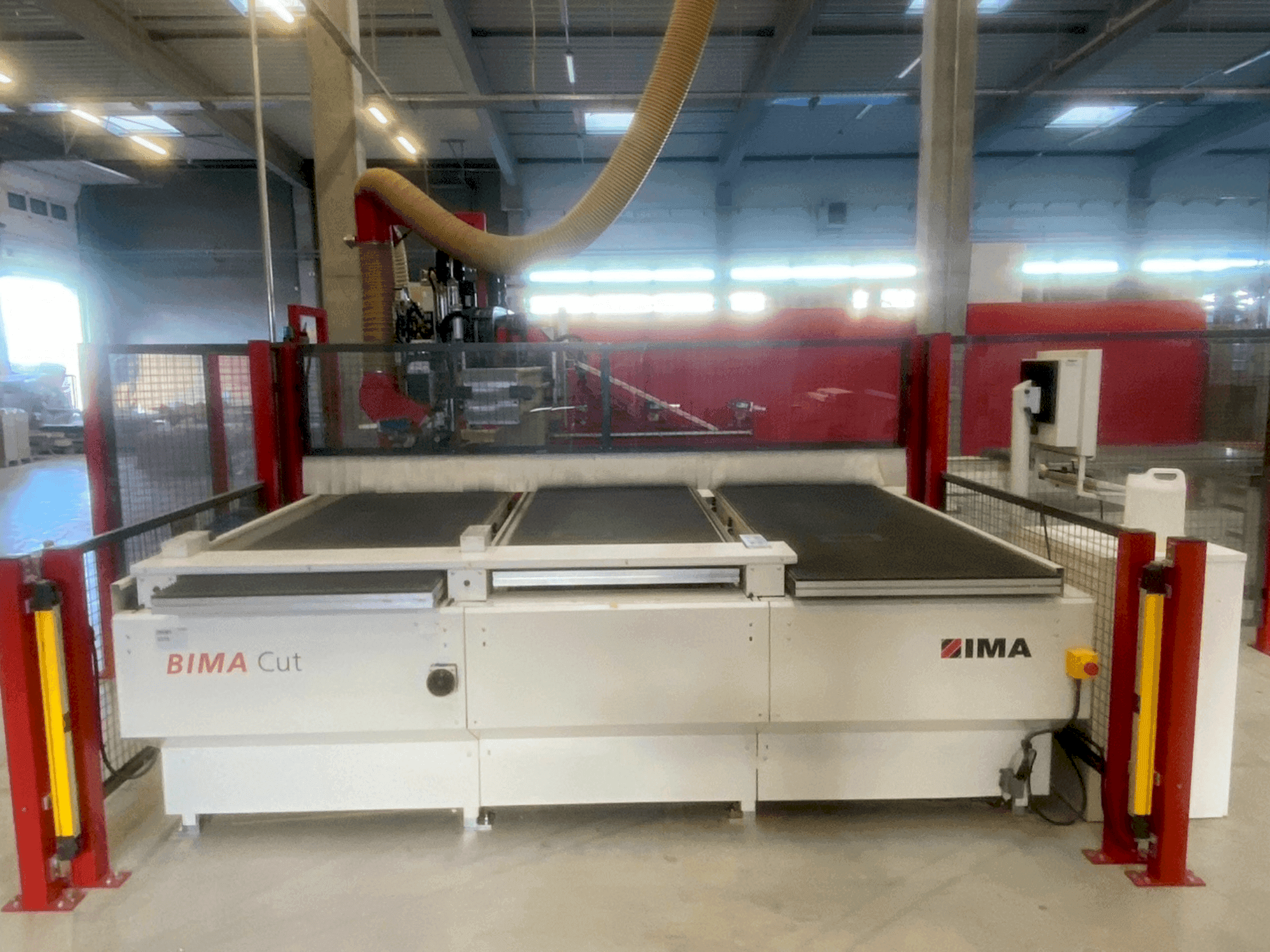

IMA - BIMA CUT 145/330PL-CNC-IMA-2014-00001

Vantagens da máquina

Vantagens técnicas da máquina

• Gama de trabalho no eixo x: 3300 mm

• Gama de trabalho no eixo y: 1450 mm

• Sistema de fixação a vácuo para fixação da peça de trabalho

• Magazine de ferramentas com troca automática de ferramentas até 18 posições

• Capacidade de perfuração: 5 lados - topo, X+, X-, Y+, Y-

• Unidade de serra: para cortar e fazer ranhuras nos eixos X e Y

Informações adicionais

Saliência da lâmina da serra: 145 mm Comprimento de corte da serra: cerca de 330 mm

Unidade de fresagem horizontal HBO: para as direcções X+, X-, Y+, Y- (não confirmado se ainda estiver instalado)

Vigas de posicionamento automático e ventosas para fixação da peça de trabalho

Mesa de carga automática

Mesa de saída do transportador

Sistema de vácuo transversal para transferência de peças para a mesa de saída do transportador

Função de encaixe do painel: permite cortar a partir de grandes placas com operações de maquinação simultâneas

Cada peça é cortada do painel e, em seguida, a fresagem, a perfuração e a ranhura são concluídas automaticamente antes da transferência para a mesa de saída

Sistema de lubrificação automática

Tapete transportador de resíduos para remoção de aparas e sucata

Armazém de ferramentas tipo disco
