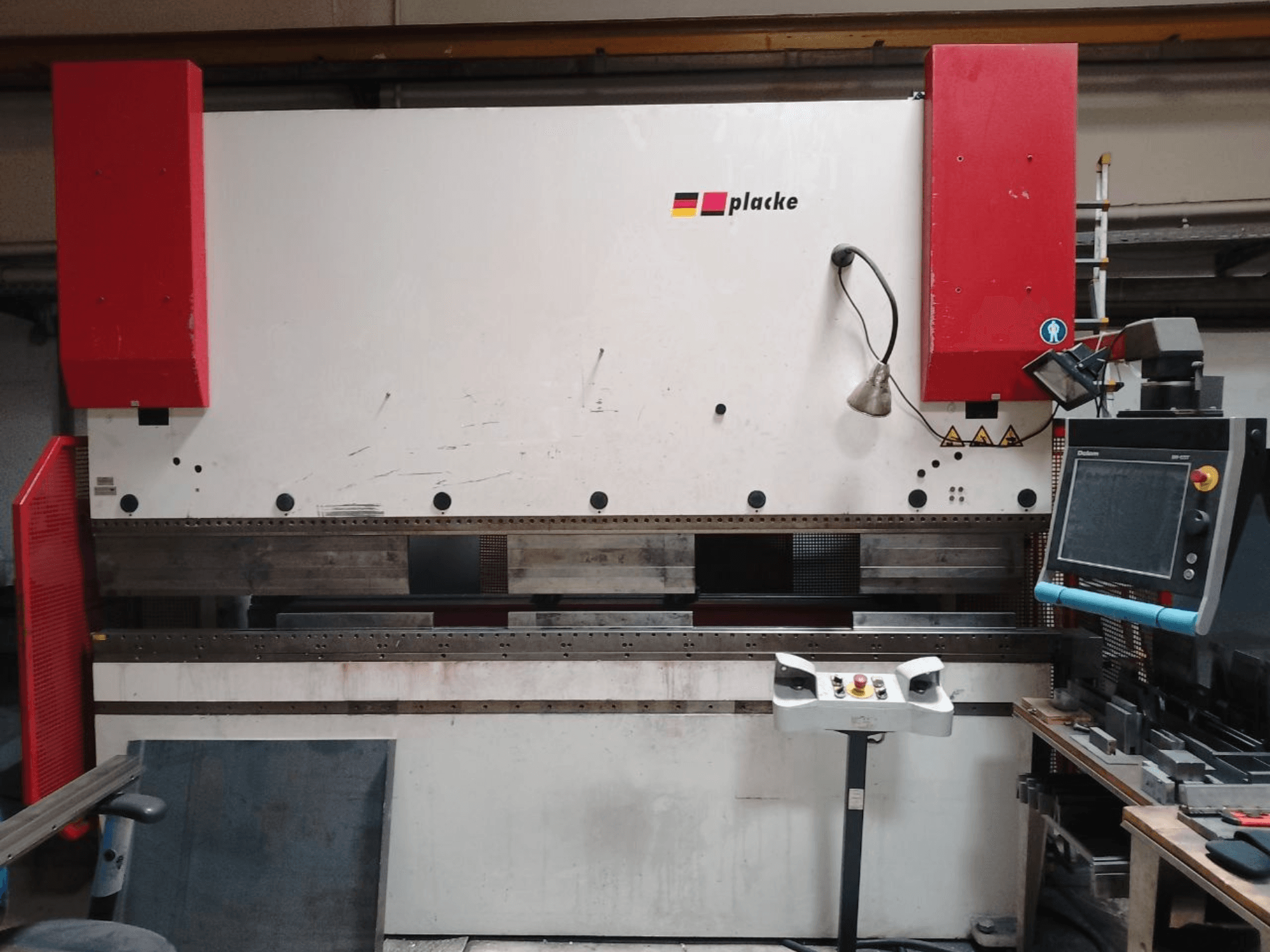

Esta PLACKE QPB-4 150/3100 de 4 eixos foi fabricada em 2001. Possui uma força de prensagem de 1500 kN e um comprimento de dobragem de 3100 mm, o que a torna adequada para diversas aplicações de dobragem. A máquina inclui um sistema mecânico de bombagem e vem equipada com um conjunto completo de ferramentas e acessórios. Se procura obter capacidades de dobragem de alta qualidade, considere a prensa-dobra PLACKE QPB-4 150/3100 que temos à venda. Contacte-nos para obter mais informações.
Visão Geral
- marca: PLACKE
- ano: 2001
- MODELO: QPB-4 150/3100
- horas de produção: 9584
- tipo de aplicação: Dobragem
- Localização: Alemanha
- tipo de máquina: Freio de prensa
- marca da unidade de controlo: DELEM
Informação Técnica - PLACKE QPB-4 150/3100
Unidade de Controlo
- Marca do controlo: DELEM
- Modelo do controlo: DA-69T
Dimensões
- Altura da máquina: 2820 mm
- Comprimento da máquina: 3400 mm
- Peso da máquina: 11000 kg
- Largura da máquina: 1700 mm
Movimento
- Número de eixos: 4
Especificação Técnica
- Comprimento da dobra: 3100 mm
- Força de prensagem: 1500 Kn
Informações adicionais
- Sistema de controlo / Software: Controlo CNC Delem DA-69T (4 eixos)
- Horas de funcionamento: 9 584,1 horas
- Pressão máxima de funcionamento: 300 bar
- Distância entre montantes: 2 600 mm
- Curso do êmbolo: 215 mm
- Altura de instalação: 525 mm
- Profundidade da garganta: 300 mm
- Altura de trabalho (sem mesa/ferramentas): 900 mm
- Velocidade de avanço rápido: 150 mm/s
- Velocidade de trabalho: 0 - 9,8 mm/s
- Velocidade de retorno: 100 mm/s
- Velocidade de segurança: < 10 mm/s
- Tempo de paragem: 0,15 s
- Distância de segurança: 270 mm
- Tempo de permanência do êmbolo: 0 - 9,9 s
- Potência do acionamento: 11 kW
- Carga total ligada: 15 kW
- Tensão / Frequência: 400 V / 50 Hz (3 PEN)
- Tensão de controlo: 24 V CC
- Corrente nominal: 30 A
- Proteção por fusível: 35 A
- Capacidade do depósito hidráulico: 270 L
- Temperatura máxima de funcionamento do óleo: 80 °C
- Filtragem do óleo no enchimento: < 25 µm
- Nível sonoro: < 70 dB(A)
- Amplitude de deslocamento do eixo X: 600 mm (velocidade máxima: 400 mm/s, precisão: +/- 0,02 mm, binário do motor: 1,9 Nm)
- Amplitude de deslocamento do eixo R: 200 mm (velocidade máxima: 200 mm/s, precisão: +/- 0,05 mm, binário do motor: 1,9 Nm)
- Amplitude de ajuste dos eixos Z1-Z2-Z3-Z4: 2400 mm (ajuste manual)
- Sistema de coroamento: Sistema mecânico de coroamento da Wila (0,6 kW, controlado por CNC)
- Sistema de fixação de ferramentas: Wila Modufix
- Temperatura ambiente de funcionamento: +5 °C a +40 °C
- Humidade de funcionamento: 30 % a 95 % (sem condensação)
- Acessórios e ferramentas incluídos:
* Painel de comando de pé
* Documentação técnica (1 conjunto)
* Braços de suporte de chapas: 2x 1 m, 2x 0,5 m
* Punções (ferramentas superiores): 5x 515 mm (28°, H200); 2x 100 mm (28°, H200); 1x 200 mm (28°, H200); 1 de cada: 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2 de 100 mm (28°, H200 com entalhe de canto); 2 de 255 mm
* Matrices (ferramentas inferiores): 5x 515 mm (12x30°, R=1, H55); 6x segmentadas (12x30°, R=1, H55) [Largura total 3 m]; 4x 515 mm; 1x 475 mm; 8x segmentadas [Largura total 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x não especificada; 1x 200 mm (V=8, 30°, R=1, H55)
* Extensões de ferramentas: 1x 1240 mm (H140, L410), 2x 50 mm (H100), 4x feitas à medida (H100)
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
