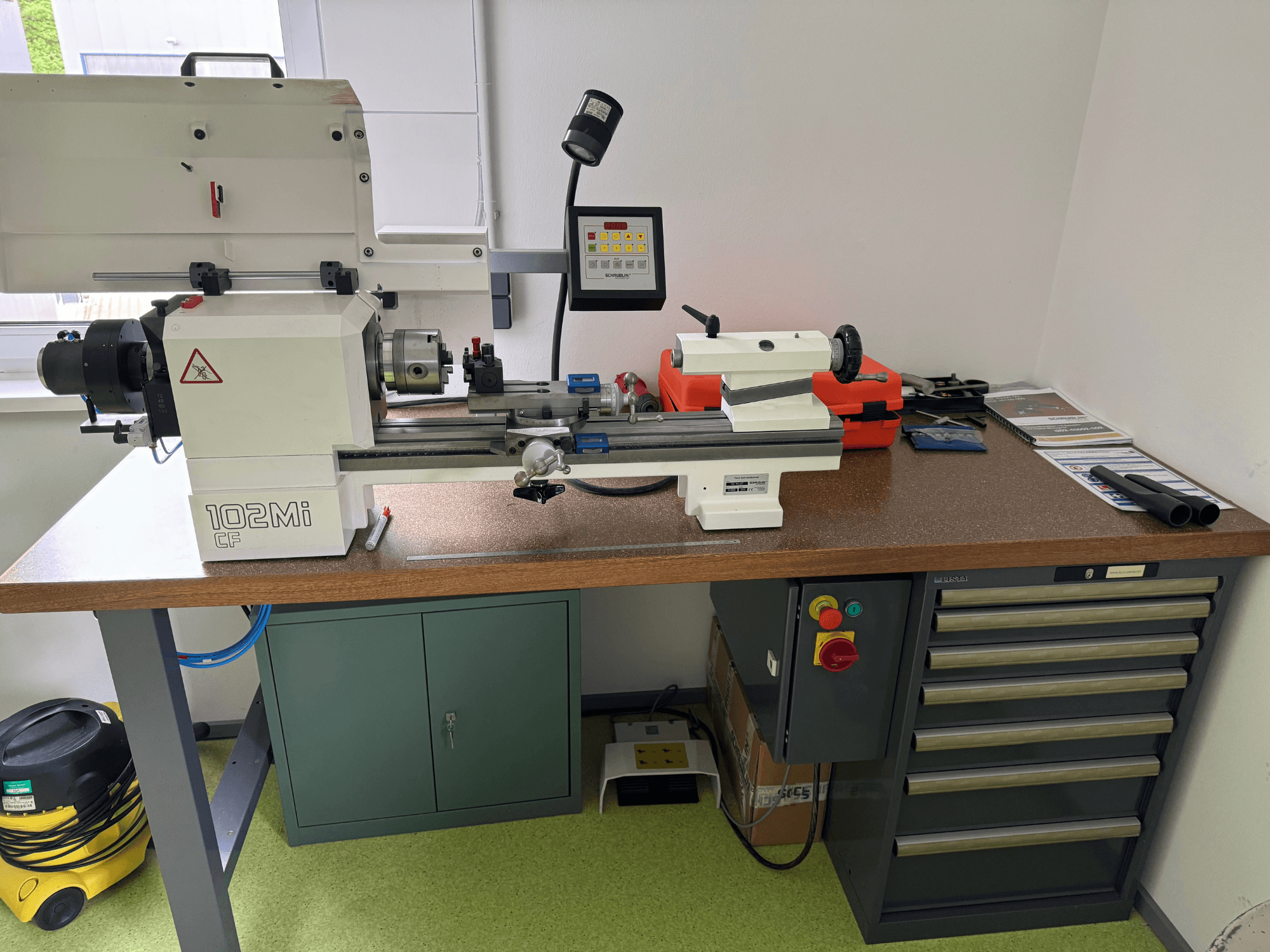

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Cabeçalho: Motor integrado

• Fixação: Montagem em bancada de trabalho (Versão CE)

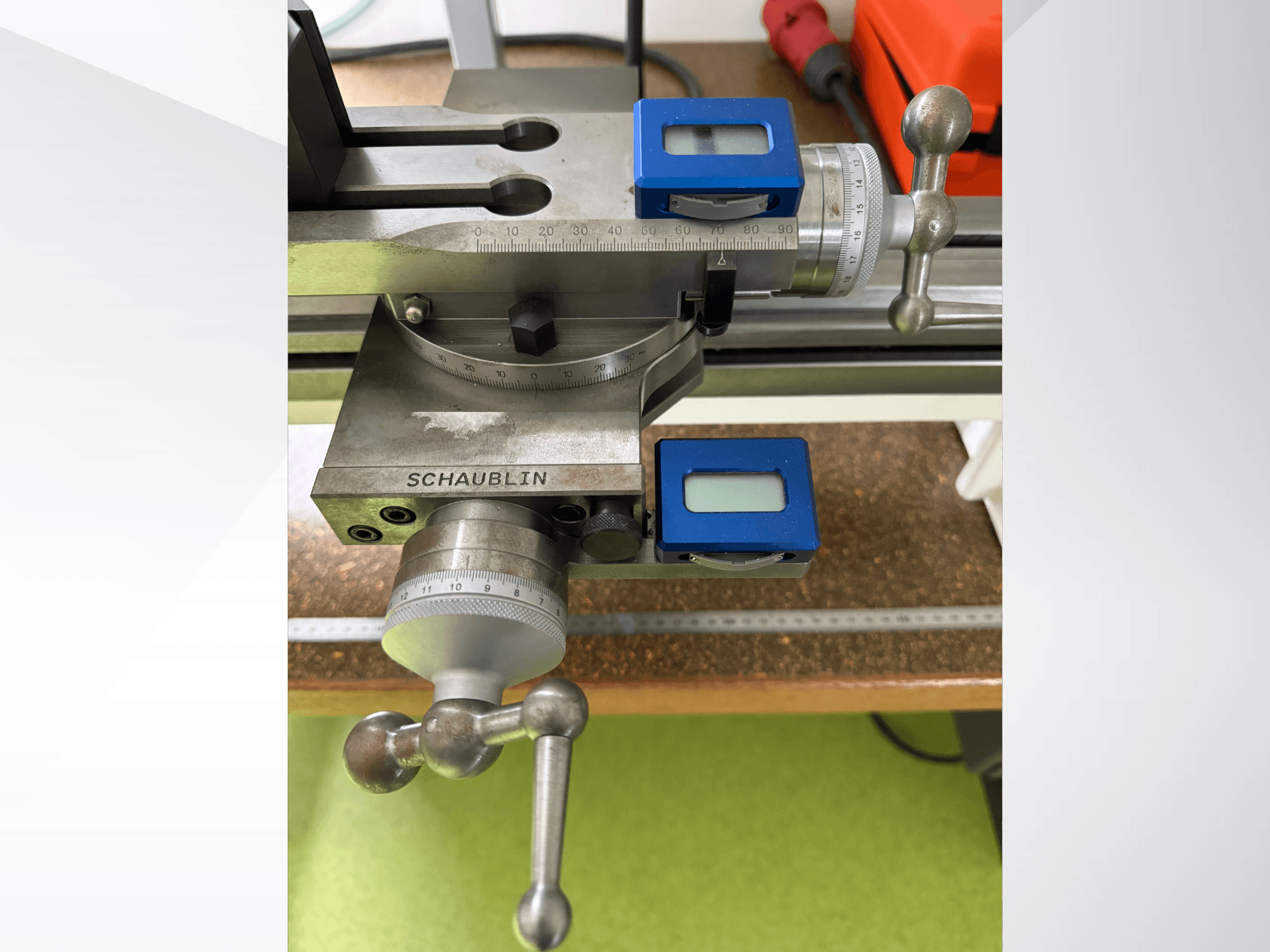

• Corrediça transversal: Corrediça transversal de manivela com dispositivo de medição digital

• Cabeçote móvel: Cónico Morse 2

Equipamento adicional

• Bancada de trabalho: 2000 x 800 x 900 mm

• Armário de gavetas Lista: 564 x 725 x 850 mm

• Dispositivo de fixação pneumática W25 com distribuidor de grafite

• Sistema de suporte de ferramentas de troca rápida Tripan-111S

• Suporte de barra de mandrilar, ângulo de 30°, máx. Ø12 mm

• Mandril de 3 mandíbulas W25/Ø100 (ferro fundido, manual)

• Acessório para cabeçote móvel: Centro rotativo 60°, Ø18 mm (Gepy)

• Conjunto de pinças W25 (0,5-25 mm, 50 peças)

• Lâmpada Mebiflex 70

• Diâmetro máx. Diâmetro admissível sobre a cama: 200 mm

• Diâmetro máx. Diâmetro admissível sobre o carro (corrediça transversal): 120 mm (60 mm com suporte traseiro)

• Altura central sobre a cama: 102 mm

• Altura central sobre o carro: 20 mm

• Distância máx. Distância do centro: 470 mm

• Comprimento da cama: 1.000 mm

• Altura da cama: 168 mm

• Acionamento do eixo principal: Motor CA, 1,5 kW (funcionamento contínuo)

• Opções de tipo de fuso: W20 / W25

• Velocidade do fuso (infinitamente variável): 100 - 6.000 rpm (min-¹)

• Diâmetro interno do fuso: 20 mm (W20) / 25 mm (W25)

• Capacidade máx. Capacidade da barra: 14,5 mm (W20) / 19 mm (W25)

• Curso do carro (manual) na cama: 442 mm

• Curso transversal (eixo X): 100 mm

• Resolução do eixo X (raio): 0,001 mm (digital)

• Curso longitudinal (eixo Z): 90 mm (Opcional: 150 mm para corrediça superior orientável)

• Resolução do eixo Z: 0,001 mm (digital)

• Fuso de parafuso trapezoidal: Passo Ø 9 x 2 mm

• Máx. Secção transversal da haste da ferramenta: 16 x 16 mm (Sistema Multifix) / 12 x 12 mm (Sistema Tripan)

• Diâmetro do porta-ferramentas: 20 mm (Sistema Multifix) / 12 mm (Sistema Tripan)

• Cabeçote móvel padrão: Cone interno Morse 2, diâmetro externo do fuso de 30 mm, curso de 80 mm

• Cabeçote móvel acionado por alavanca (opcional): Cone interno W20/W25, diâmetro exterior do fuso de 40 mm, curso de 100 mm

• Cabeçote móvel com roda de estrela (opcional): Cone interno W20/W25, diâmetro externo do fuso de 40 mm, curso de 150 mm

• Sistema de alavanca de aperto rápido (opcional): Velocidade máxima do fuso 3.000 rpm

• Sistema de aperto pneumático (opcional): Força de aperto axial ajustável, 500 daN a 5 bar, velocidade máxima do fuso 6.000 rpm

• Bloqueio do fuso: Bloqueio do fuso acionado pneumaticamente, binário de bloqueio 48 Nm a 5 bar (velocidade máxima 3.000 rpm)

• Apoios fixos (opcional): Folga, apoio fixo estacionário, Ø 0,01 a 40 mm

• Ligação eléctrica: 400V, 50/60 Hz, corrente nominal 12A (fusível de entrada máx. 20A), +/- 5% de flutuações de tensão permitidas

• Consumo de energia: 1,8 kVA

• Nível de ruído sob carga na estação do operador: < 60 dBA

• Temperatura de funcionamento: +15°C a +30°C (+5°C a +40°C para dispositivos de medição digital)

• Humidade relativa: 5% a 80%

• Bateria da unidade de medição digital: 1x Lítio 3V, Tipo CR 2032 (Consumo de corrente: 45 µA, Vida útil: 5.000 horas de funcionamento contínuo)

• Carga no chão: 263 kg/m²

• Capacidade de carga útil do piso: 113 kg/m²
