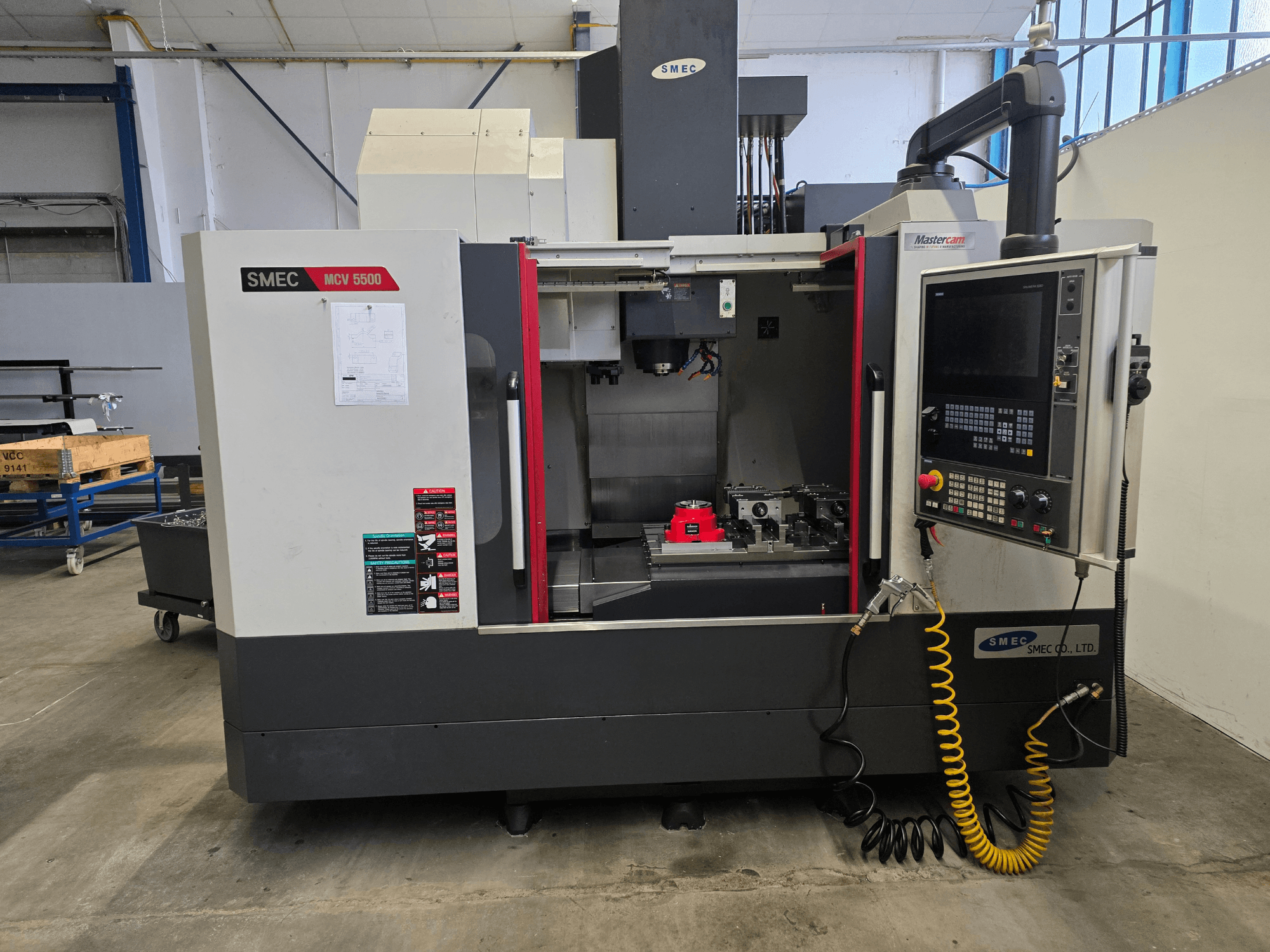

SMEC - MCV 5500DE-MIL-SME-2022-00001

- Controlo CNC: Siemens SINUMERIK 828D, incluindo OPERATE e ShopMill

- Dimensões da ranhura em T: 4 x 18H8 mm

- Distância entre ranhuras em T: 125 mm

- Distância entre o centro do fuso e a coluna: 580 mm

- Distância entre a mesa e a ponta do fuso: 130-650 mm

- Parafuso de esferas do eixo X: Ø 40 x 12 mm

- Parafuso de esferas do eixo Y: Ø 40 x 12 mm

- Parafuso de esferas do eixo Z: Ø 40 x 10 mm

- Motor de avanço do eixo X: 3 kW

- Motor de avanço do eixo Y: 3 kW

- Motor de avanço do eixo Z: 3 kW

- Deslocamento rápido nos eixos X/Y/Z: 36/36/30 m/min

- Velocidade de avanço nos eixos X/Y/Z: 1-15 000 mm/min

- Motor do fuso: 22 kW (30 min) / 18,5 kW (contínuo)

- Binário máximo do fuso: 141 Nm

- Cônico do fuso: BBT 40

- Capacidade de armazenamento de ferramentas: 30 posições

- Peso máximo da ferramenta: 8 kg

- Comprimento máximo da ferramenta: 300 mm

- Diâmetro máximo da ferramenta: Ø 80 mm (Ø 125 mm com compartimentos vazios adjacentes)

- Tempo de troca de ferramenta: 1,6 s

- Tempo entre cavacos: 5 s

- Capacidade do depósito do sistema de refrigeração: 365 L

- Caudal do líquido de arrefecimento: 29,1 L/min

- Pressão interna do líquido de arrefecimento (IKZ): 20 bar

- Capacidade do sistema hidráulico: 3,9 L

- Pressão máxima do sistema hidráulico: 9 bar

- Potência máxima necessária: 32 kVA

- Tensão: 400 V

- Ligação de ar comprimido: 6 bar

- Dimensões da máquina (L x P x A): 3635 mm (incluindo o transportador de aparas) x 2977 mm x 2778 mm

- Equipamento adicional:

* Transportador lateral de aparas com correia articulada e roletes

* Separador de óleo com correia contínua

* Unidade de refrigeração com pistola de refrigeração e lavagem da base

* Sistema de arrefecimento a óleo do fuso

* Pistola de ar

* Leitor de DXF

* Volante eletrónico

* Luz de sinalização de estado de 3 cores

* Iluminação da área de trabalho
