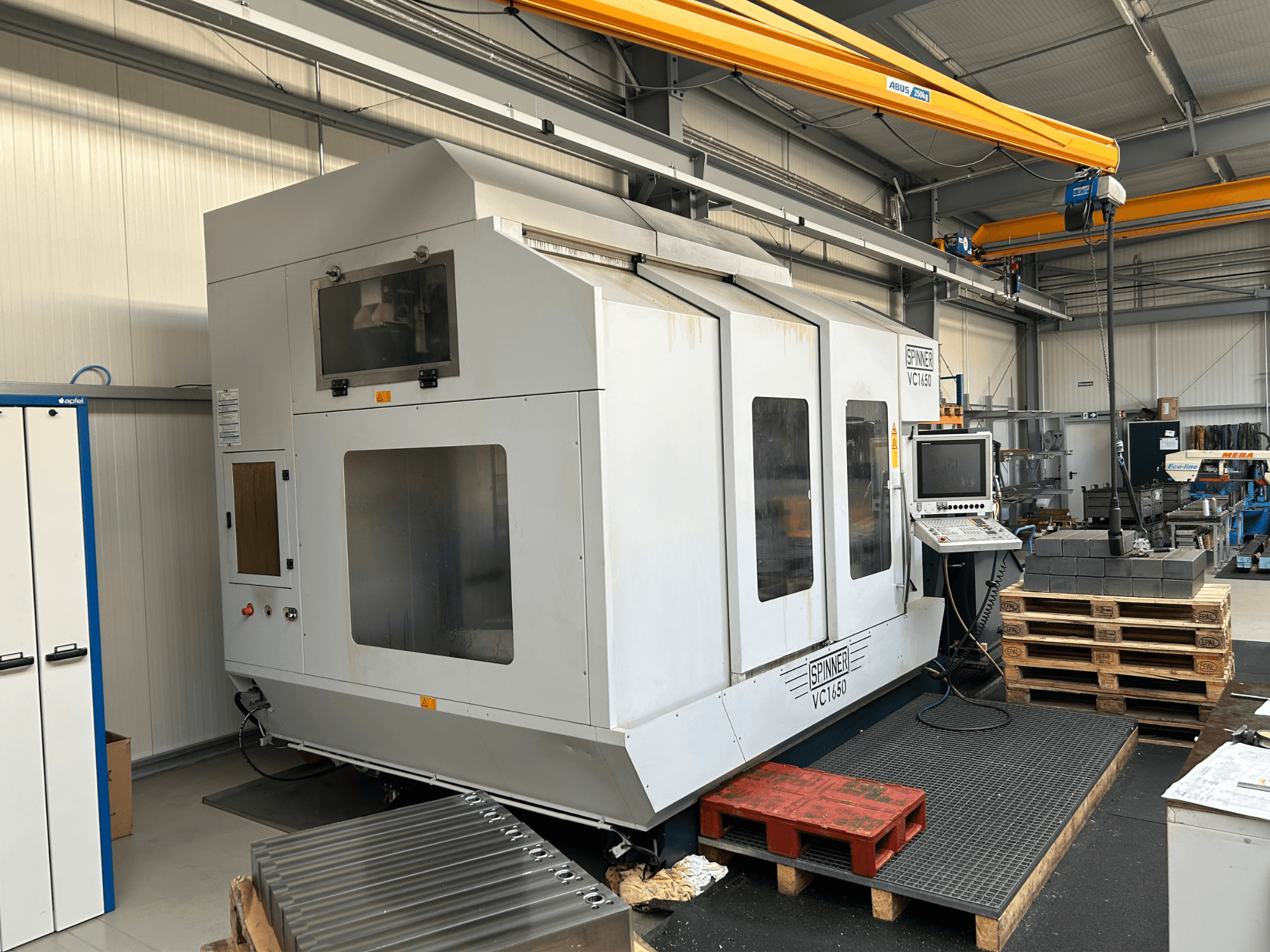

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Apalpador de peças de trabalho: Sistema Blum TC52 com ligação sem fios para apalpação de peças de trabalho e determinação de desvios ou dimensões do ponto zero

• Mesa giratória de 360°: Diâmetro 900 mm - 870x870 mm à esquerda

• Mesa de fixação adicional à direita: 650x870 mm

• Trocador automático de ferramentas no lado esquerdo para 96 ferramentas

• Comprimento máximo da ferramenta: 400 mm

• Diâmetro máximo da ferramenta: 120 mm (150 mm com posições adjacentes livres)

• Peso máximo da ferramenta: 15 kg

• Velocidade dinâmica do fuso do motor: 9000 rpm

• Versão de binário elevado: 464 Nm (S6 25%); Potência: 35KW/68KW (S1/S6)

• Deslocações: X=1650 mm, Y=820 mm, Z=820 mm

• Limpeza por sopro da cabeça do fuso

• Lavagem de alta pressão: 70 bar TW com um tanque de refrigeração adicional de 350 litros, bomba de alta pressão e filtro de papel por gravidade

• Centro de maquinação de precisão de 5 eixos

• Medição cinemática automática com ciclos de apalpação

• Funções para correção tridimensional da ferramenta e melhoria da qualidade da superfície da peça

• O suporte da ferramenta deve ser encomendado separadamente

• Pintura em dois tons RAL 7035/5008

• Elementos de nivelamento necessários na base da máquina

• Cerca de 14.000 horas de trabalho

  Cerca de 6000 horas de fuso

TNC 620/TNC 640 Opção de software Heidenhain com as seguintes funções:

- Medição e compensação automática de eixos rotativos através de ciclos de apalpação do utilizador final

- Os valores cinemáticos medidos pelo ciclo são automaticamente transferidos para os parâmetros da máquina

- Geração automática de um ficheiro de registo para avaliação da medição cinemática - Otimização da precisão da máquina durante a maquinagem giratória e de 5 eixos

- Para a medição são necessários o apalpador da peça e a esfera de calibração

Opção de software TNC: Interpolação simultânea de 5 eixos e maquinagem 3D

Opção de software TNC 620/TNC 640 Heidenhain; "Advanced Function Set 2"

com as seguintes funções: - Interpolação simultânea de 5 eixos

- Manutenção da posição da ponta da ferramenta durante o movimento do eixo rotativo através da compensação dos movimentos do eixo linear

Função TCPM com configurações alargadas para operação TCPM

- Funções para correção tridimensional da ferramenta

- Funções para melhorar a qualidade da superfície da peça de trabalho

Modelo 3D VC1650HV (versão de 5 eixos)

para CAD/CAM em formato STEP;

Dados fornecidos em CD-ROM; incluindo plano de configuração e modelo de simulação

Preparação de interface para sondas de infravermelhos Blum TC50/TC52/TC54-20

Unidade recetora IC56 e sistema eletrónico de avaliação IF59 instalados na máquina para a ligação de peças de trabalho Blum ou

apalpadores de ferramentas Blum. A interface pode gerir simultaneamente até dois sistemas de apalpadores, o que significa que, quando uma peça de trabalho e um apalpador de ferramenta são instalados ao mesmo tempo, esta posição só é necessária uma vez.

Apalpador de peça para fresadoras, sistema Blum TC52

para inserção no fuso com ligação sem fios ao comando CNC para apalpação de peças de trabalho e determinação de deslocamentos de ponto zero ou dimensões da peça de trabalho

SEM porta-ferramentas. O porta-ferramentas deve ser encomendado separadamente.

COM 1 braço de apalpador 3x30mm.

NOVA VERSÃO 2 com recetor IR IC56

Porta-ferramentas SK50 para apalpador TC52

Centro de maquinação de alto desempenho SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

Centro de maquinação premium de 5 eixos com

Mesa rotativa de 360°, 870 x 870 mm, no lado esquerdo da área de trabalho

Mesa de fixação sustentável no lado direito da área de trabalho, 660 x 870 mm

Eixo giratório na parte superior da cabeça de fresagem +11-110°

com controlo Heidenhain TNOS40/19

Eixo do motor dinâmico até 9.000 rpm: VERSÃO DE ALTO BINÁRIO HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Curso X1050 mm Y=20mm 2-820mm

Tamanho do cone da ferramenta 50 de acordo com a norma DIN 6871-A. Barras de tração de acordo com a norma DIN 60872-A. Dispositivo de sopro para o cone do fuso. Trocador automático de ferramentas integrado no lado esquerdo da máquina para 96 ferramentas.

Corrediça de troca para mudar para o fuso horizontal.

Comprimento máximo da ferramenta 400mm; diâmetro máximo da ferramenta 120mm ou 150mm com ferramentas independentes, máx. 15kg.

Guia linear nos três eixos.

Elementos de ajuste necessários na base da máquina para nivelamento. Proteção total + iluminação da área de trabalho.

Documentação: Pintura monocromática, bicolor RAL 70355006.

Transportador de aparas VC1850 versão A2-direita TR

Na parte da frente, por baixo da máquina. À direita. Saída,

Inclui dois transportadores de parafuso integrados para o transporte de aparas da área de trabalho para o transportador de aparas.

Sistemas de medição direta em X/Y/Z para VC1650-TNC620/TNC640

para o modelo VC1650 Série VC com controlo Heidenhain

montados centralmente entre os trilhos de guia para uma precisão óptima

recomendado para maquinação de alta precisão e desvio de temperatura reduzido

Preparação eléctrica HD 70 bar

para lavagem a alta pressão de 70 bar.

Esta posição é necessária para a instalação do depósito de alta pressão/sistema de lavagem de alta pressão.

Lavagem a alta pressão 70 bar TW (depósito auxiliar) V2 350 litros

depósito de líquido de refrigeração adicional com bomba de alta pressão MTS20-80 e filtro de papel por gravidade

interrutor de nível capacitivo

Para as fresadoras, é necessária uma preparação do lado do fuso para a passagem do líquido de refrigeração (artigo 11069P)

VOLUME DO TANQUE aprox. 350 litros

Porta de extração 250

Flange de ligação para purificador de ar eletrostático, diâmetro 250T

Opção de software NC "Rotação do plano de maquinagem e maquinagem com mesa rotativa"

- Projeção de um contorno programado no plano XY sobre a camisa do cilindro

- Cálculo automático do avanço em mm/min de um eixo rotativo, em função da distância da ferramenta ao

centro do eixo rotativo

Círculo em 3 eixos com plano de maquinagem rodado (círculo de desbaste)
