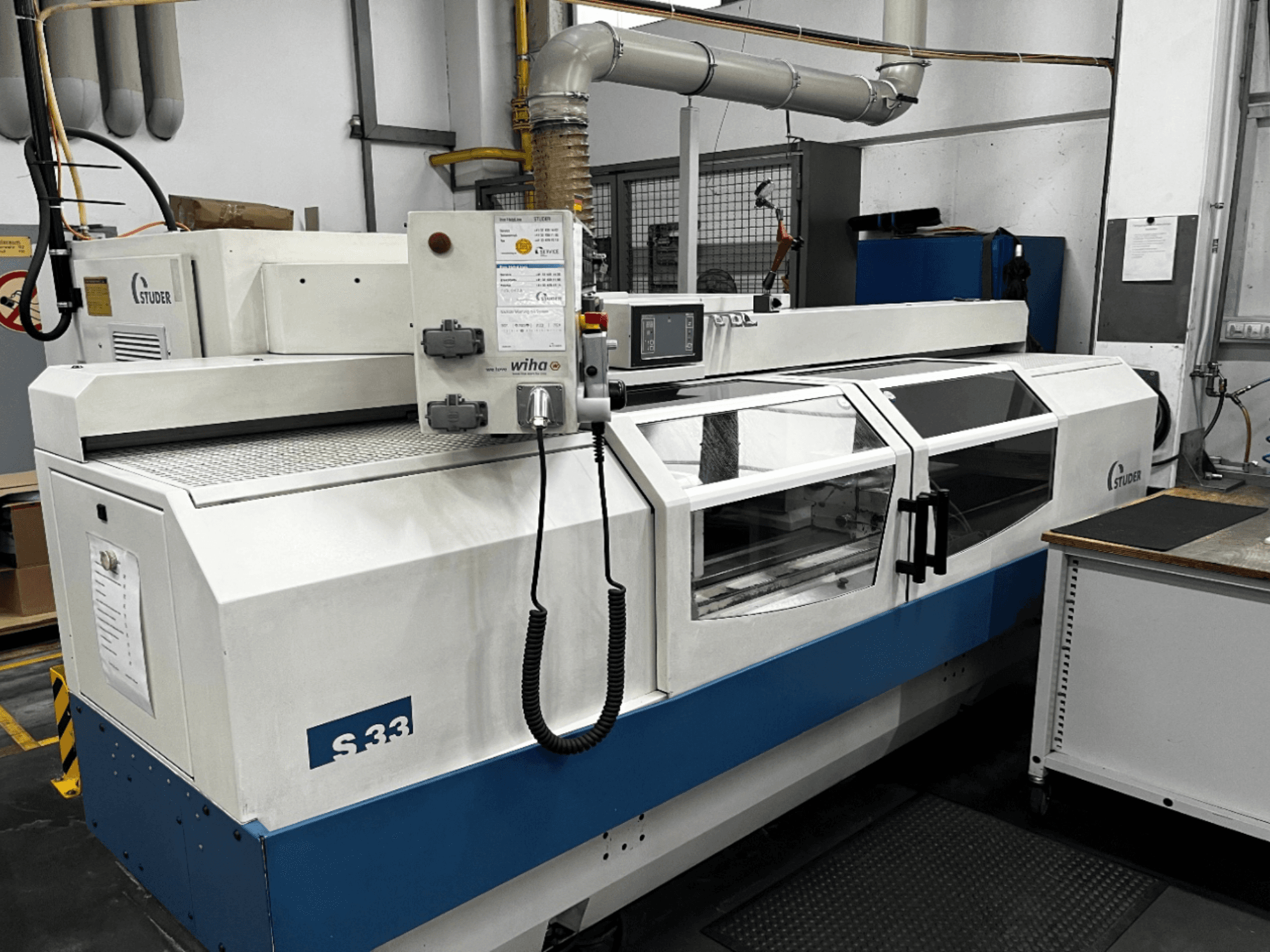

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Distância entre centros 1000 mm

• Altura do centro 175 mm

• Comprimento máximo da peça 1000 mm

• Diâmetro máximo da peça 175 mm

• Peso máximo da peça 120 kg

• Peso da peça entre centros máx. 80 kg (1000 mm)

• Peso da peça entre centros máx. 120 kg (650 mm)

• Mesa de trabalho giratória ±8,5°

• Base da máquina em granito S103

• Curso do eixo X 285 mm

• Curso do eixo Z 1000 mm

• Velocidade de avanço programável 0,001-5000 mm/min

• Sistema de medição direta do eixo X resolução 0,0001 mm

• Sistema de medição direta do eixo Z resolução 0,0001 mm

• Gama de rotação da cabeça do fuso de retificação 0°-30°

• Diâmetro máximo da mó 500 mm

• Largura da mó 63 mm

• Furo da mó 203,2 mm

• Diâmetro do fuso de retificação 73 mm

• Potência do motor do eixo de retificação 7,5 kW

• Velocidade do fuso 3200 rpm

• Furo do fuso da cabeça de trabalho 30 mm

• Potência de acionamento da cabeça de trabalho 3 kW

• Precisão de arredondamento de pelo menos 0,0004 mm

• Diâmetro do cabeçote móvel 50 mm

• Cone do cabeçote móvel MK3

• Mandril do cabeçote móvel actuado hidraulicamente

• Movimento pneumático do cabeçote móvel

• Alimentação eléctrica 400 V ±10%

• Frequência 50 Hz ±1 Hz

• Tensão de controlo 24 V DC

• Controlo CNC Fanuc 21i-TB

• Memória de programa 64 kB

• Capacidade de programação 125 programas

• Sistema de refrigeração para emulsão

• Capacidade da bomba de refrigeração 40 l/min a 3 bar

• Capacidade do filtro de banda de papel 375 litros

• Largura do velo do filtro 1000 mm

• Capacidade de extração de névoa até 1800 m³/h

• Dimensões da máquina 3,5 m x 3 m x 2,2 m

• Peso da máquina 4000 kg

• Iluminação da máquina 24 V 36 W

• Utilização 40%

Equipamento adicional

OPCIONAL por um custo adicional

• 9x flange

• 1x apoio fixo Studer com tampa de proteção

• Dispositivo de equilibragem
