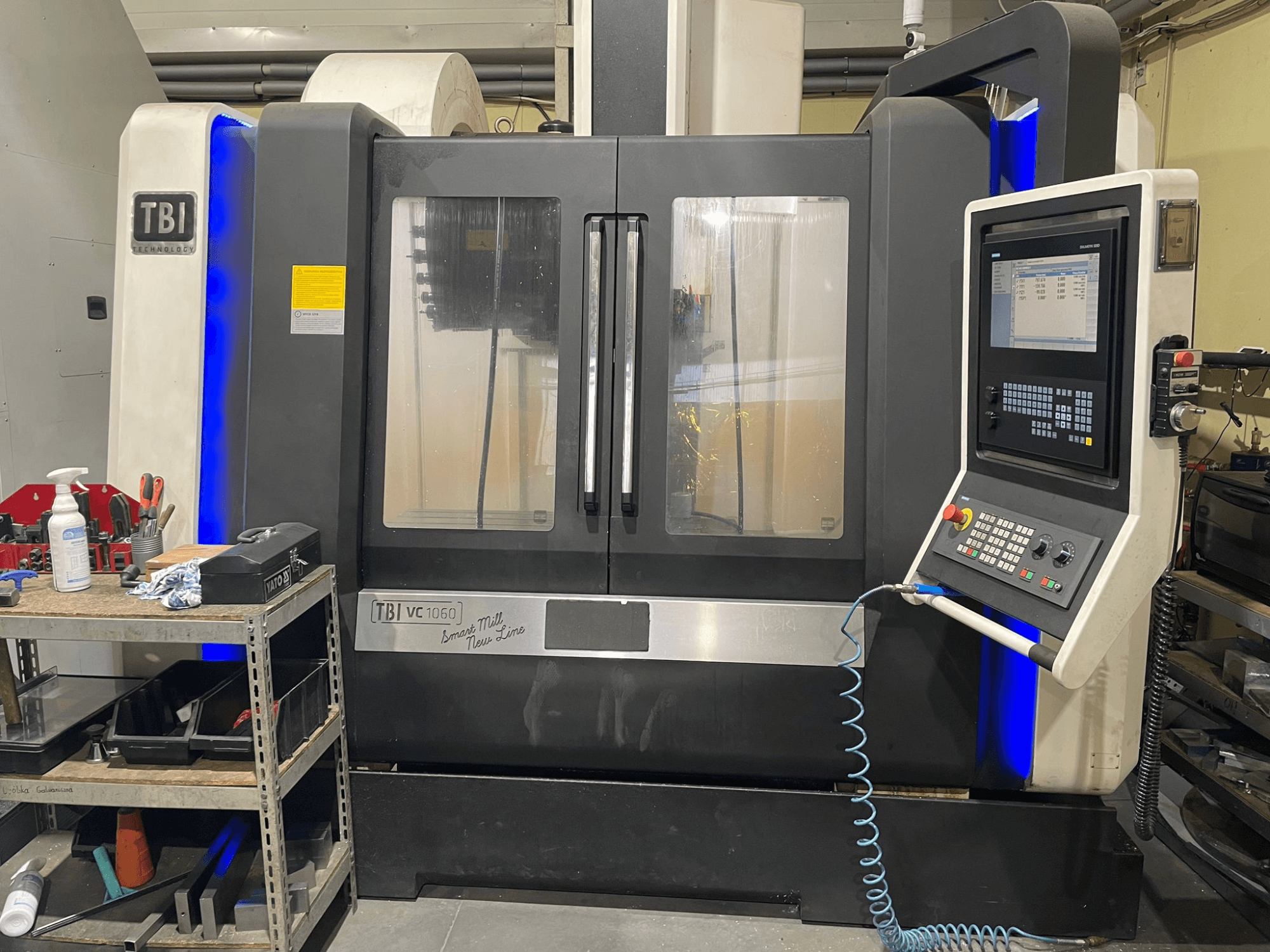

Centro de Maquinação Vertical TBI VC 1060 HH, vista frontal, mostrando o painel de controlo, a tampa de proteção contra o pó e os detalhes azuis iluminados.
Centro de Maquinação Vertical TBI VC 1060 HH, vista frontal, mostrando o painel de controlo, a tampa de proteção contra o pó e os detalhes azuis iluminados.

TBI - VC 1060 HHPL-MIL-TBI-2020-00001

85.000 €
preço gindumac
(Ex works)
obter uma cotação oficial
Visite a máquina
fazer uma contraproposta
Descarregue o PDF

Você tem outras perguntas? Contate-Nos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Entre em contato no WhatsApp
Mostrar na língua original

Este TBI VC 1060 HH de 3 eixos foi fabricado em 2020. Apresenta um curso do eixo X de 1000 mm, curso do eixo Y de 600 mm e curso do eixo Z de 650 mm. A máquina inclui um tamanho de mesa robusto de 1100 x 500 mm e uma carga máxima de mesa de 1000 kg. Se pretende obter capacidades de maquinação de alta qualidade, considere o centro de maquinação vertical TBI VC 1060 HH que temos para venda. Contacte-nos para mais informações.

Visão Geral

  • marca: TBI
  • ano: 2020
  • MODELO: VC 1060 HH
  • tipo de aplicação: Fresagem
  • Localização: Polónia
  • tipo de máquina: Centro de maquinação vertical
  • marca da unidade de controlo: SIEMENS

Informação Técnica - TBI VC 1060 HH

Unidade de Controlo

  • Marca do controlo: SIEMENS
  • Modelo do controlo: SINUMERIK 828D

Dimensões

  • Altura da máquina: 2800 mm
  • Comprimento da máquina: 2900 mm
  • Peso da máquina: 6800 kg
  • Largura da máquina: 2100 mm
  • Carga da mesa: 1000 kg

Movimento

  • Número de eixos: 3
  • Percurso do eixo X: 1000 mm
  • Percurso do eixo Y: 600 mm
  • Percurso do eixo Z: 650 mm

Especificação Técnica

  • Peso máximo da ferramenta: 7 kg
  • Velocidade do fuso: 10000 RPM
  • Tamanho do cone: SK 40

Informações adicionais

  • Roscagem rígida (não é necessário um suporte de compensação)

  • Volante manual

  • Tamanho da mesa: 1100 × 500 mm

  • Carga da mesa: 1000 kg

  • Distância entre o fuso e a mesa: 150-800 mm

  • Refrigeração através do fuso: 20 bar

  • Capacidade do depósito de refrigeração: 330 l; caudal: 200 l/min

  • Avanço rápido (X/Y/Z): 36 / 36 / 36 m/min

  • Precisão de posicionamento: ±0,005 mm

  • Repetibilidade: ±0,003 mm

  • Guias lineares X/Y/Z (tipo rolo)

  • Coberturas telescópicas para os eixos X/Y/Z

  • Contrapeso pneumático no eixo Z

  • Acionamento digital dos eixos

  • Magazine de ferramentas: 24 posições (SK40), braço duplo

  • Diâmetro máximo da ferramenta: 80 mm; comprimento máximo da ferramenta: 300 mm

  • Tempo de troca de ferramentas: 1,5 s (trocador rápido de ferramentas de braço duplo)

  • Estabilização da temperatura do fuso

  • Sistema de purga de ar do fuso

  • Arrefecimento da ferramenta: ar e líquido de refrigeração

  • Sistema de lubrificação central

  • Arrefecimento do armário elétrico

  • Interface de dados: V.24 / RS232-C / USB

  • Sistema de lavagem de aparas (fundo)

  • Potência total: 35 kVA

Equipamento adicional

  • Transportador de aparas integrado com contentor

  • Escumadeira de óleo

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
