UNION - T105DE-MIL-UNI-1999-00001

Name: UNION T105
Brand: UNION
SKU: DE-MIL-UNI-1999-00001
Price: 69000 EUR
Availability: InStock

69.000 €

preço gindumac

(Ex works)

obter uma cotação oficial

Visite a máquina

fazer uma contraproposta

Descarregue o PDF

Você tem outras perguntas? Contate-Nos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Entre em contato no WhatsApp

GINDUMAC
Produtos
Máquinas Ferramenta
➤ Centro de maquinagem UNION T105 usado para venda | gindumac.com

Mostrar na língua original

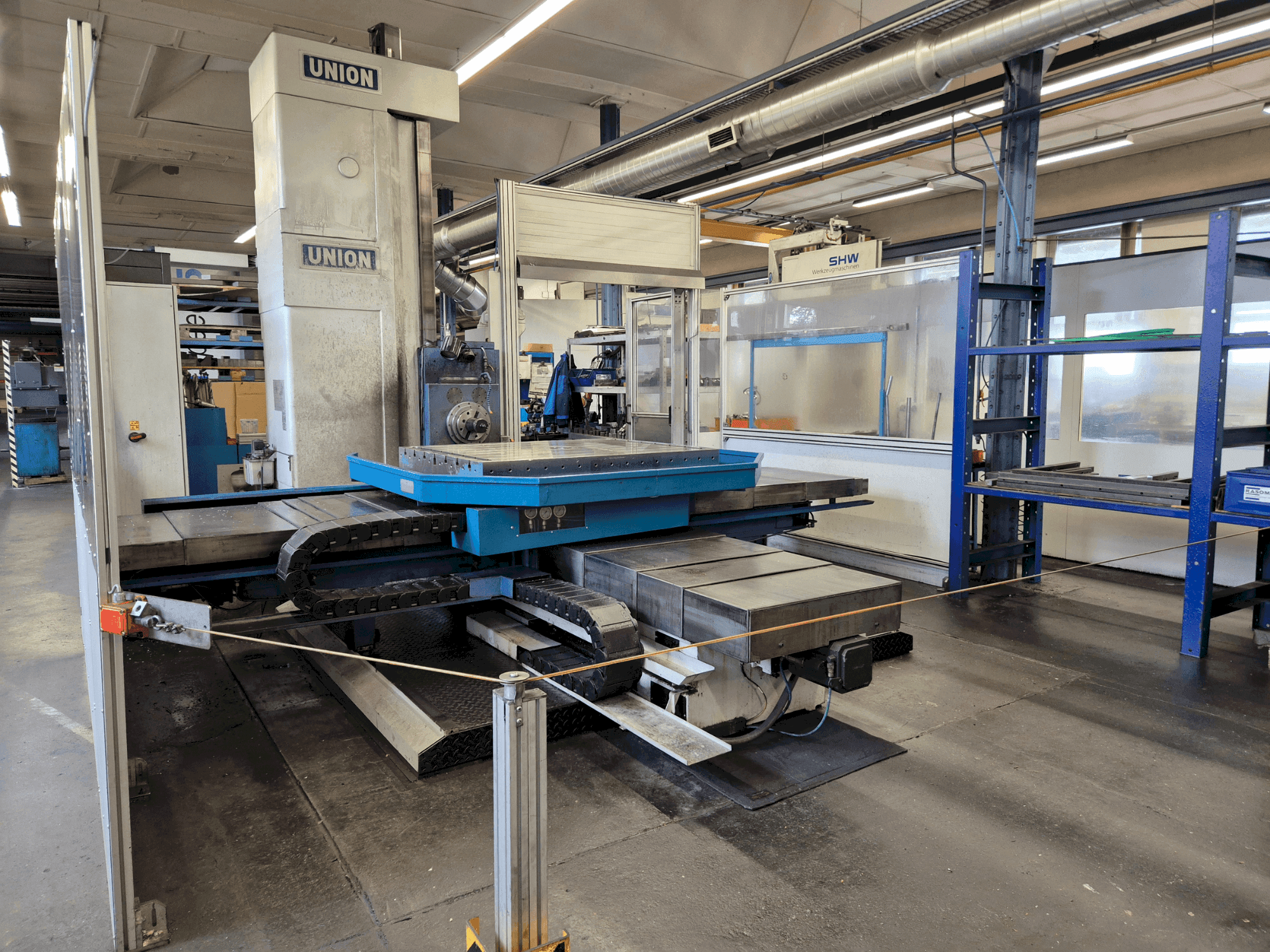

Este centro de maquinação horizontal UNION T105 foi fabricado em 1999. Possui uma área de trabalho com uma altura de maquinação de 1600 mm, uma largura de 2000 mm e um movimento longitudinal da mesa de 1600 mm. O diâmetro do fuso de perfuração é de 105 mm e inclui um sistema de controlo Heidenhain TNC 426. A mesa gira 360° com um passo de 1°. Considere a oportunidade de comprar este centro de maquinação horizontal UNION T105. Contacte-nos para mais informações.

Visão Geral

marca: UNION
ano: 1999
MODELO: T105
tipo de aplicação: Fresagem
Localização: Alemanha
tipo de máquina: Centro de maquinação horizontal
marca da unidade de controlo: HEIDENHAIN

Informação Técnica - UNION T105

Unidade de controlo

Marca: HEIDENHAIN
Modelo: TNC 426

Acionador principal

Número do eixo: 3

Movimento

EIXO-X Movimento: 1600 mm
EIXO-Y Movimento: 2000 mm
EIXO-Z Movimento: 1600 mm

Informações adicionais

Benefícios da máquina

Benefícios técnicos da máquina:
- - Movimento do fuso de perfuração eixo w: 710 mm
- - Superfície de fixação: 1200 x 1500 mm
- - Capacidade de rotação: 360°/ 1° passo
- - Precisão de posicionamento e repetição: +/- 0. 025 mm
- - Maquinação em quatro lados: possível

Informações adicionais

- Máquina ainda sob potência / Eixo Y (movimento vertical) 1600mm/ Eixo W (movimento do fuso de perfuração) 700mm/ Posição mais baixa do centro do fuso de mandrilamento acima do centro da mesa 0mm/ max. Força de alimentação Y 16000 kN/ máx. Força de avanço W16000 kN/ Velocidade de avanço 2...4000 mm/min/ Velocidade de deslocação rápida Y 6 m/min/ Velocidade de deslocação rápida W 4 m/min/ Diâmetro do fuso de mandrilamento105mm/ Número de estágios de engrenagem 2/ Gama de velocidades I. Estágio da engrenagem min-¹5...630/ Gama de velocidades II. Estágio da engrenagem mín-¹631...2000/ Potência de acionamento principal (S1-Operação) 22kW/ máx. Binário no veio (S1-Operação) 1327 Nm/ máx. Binário no fuso (S6-Operação, 60% ED) 2000 Nm/ Espaço necessário, C x L x A mm ver plano de instalação/ Peso líquido (versão acima) aprox. 17 200 kg/ Valores de ligação, eléctricos: Potência total 63 kVa/ Pré-fusível A125/ Corrente nominal A92/ Secção transversal da linha de alimentação 50 mm²/ Tensão de serviço, máquina/ armário de controlo/ tomadas 400/230V +6/-10%/ Frequência Hz50/ Tensão de controlo 24V ±10%/ Ligação do quadro de comando iluminação e tomada A 10/ Classe de proteção da máquina IP 54/ Tipo de proteção armário de distribuição IP 54/ Eixo Y (Movimento vertical) 1600mm/ Eixo W (movimento do fuso de perfuração) 700mm/ Posição mais baixa do centro do fuso de mandrilar acima do centro da mesa 0mm/ max. Força de alimentação Y 16000kN/ max. Força de avanço W 16000kN/ Velocidade de avanço 2...4000 mm/min/ Velocidade de deslocação rápida Y 6 m/min/ Velocidade de deslocação rápida W 4 m/min/ Diâmetro do fuso de mandrilamento 105mm/ Número de estágios de engrenagem 2/ Gama de velocidades I. Estágio da engrenagem min-¹5...630// Gama de velocidades II. Estágio da engrenagem mín-¹631...2000/ Potência de acionamento principal (S1-Operação) 22kW máx./ Binário no fuso (S1-Operação) 1327 Nm máx./ Binário no veio (S6-Operação, 60% ED) 2000 Nm

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
