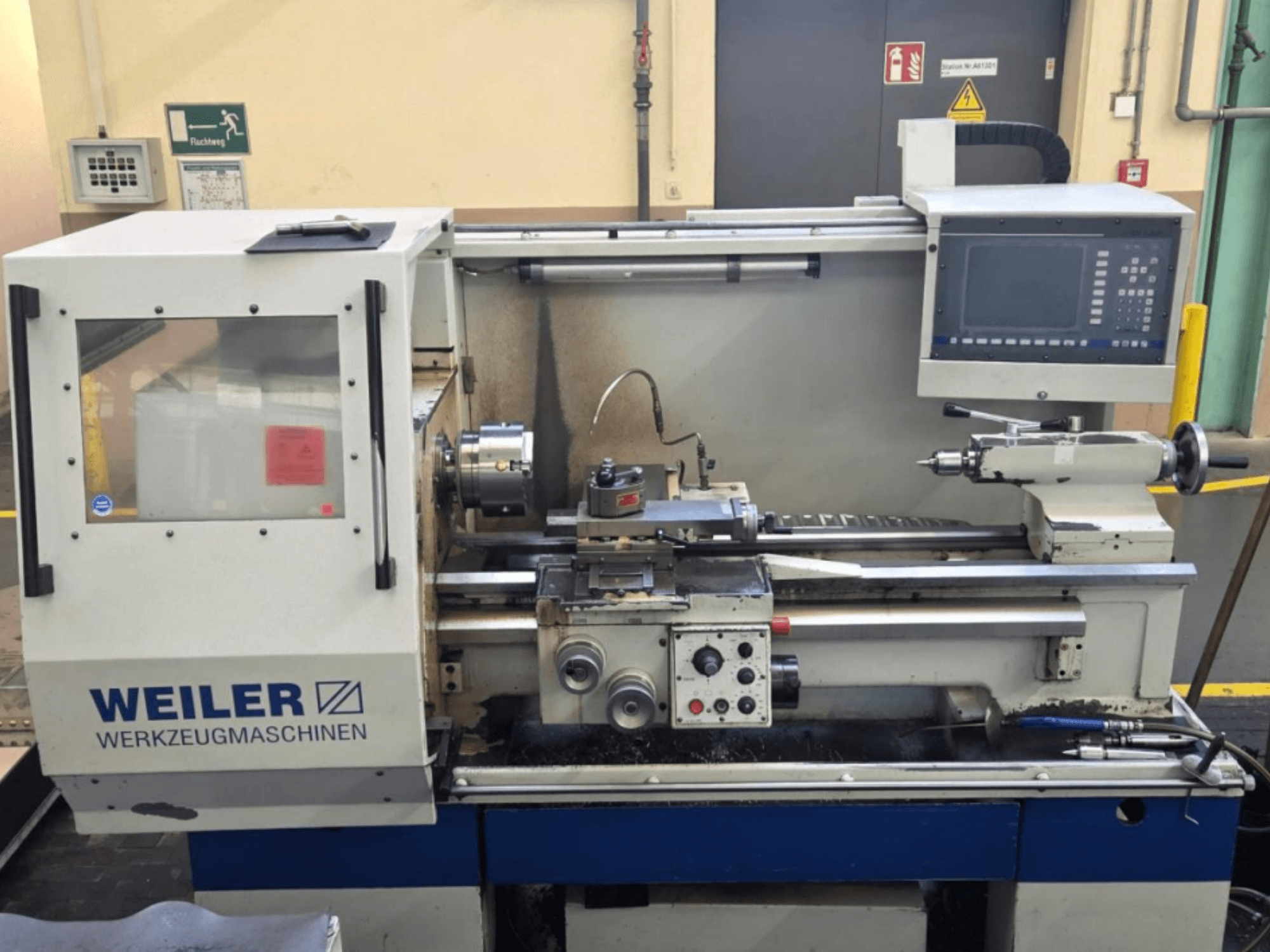

Weiler - E35 DDE-TUR-WEI-1999-00002

• Controlo: Siemens Sinumerik 810D com software de utilizador Weiler D1

• Distância entre eixos: 950 mm

• Comprimento de torneamento: 950 mm

• Diâmetro de torneamento sobre a base: 410 mm

• Diâmetro de giro sobre o carro transversal: 200 mm

• Largura da base: 330 mm

• Curso do carro transversal: 230 mm

• Curso do carro superior: 120 mm

• Diâmetro do cano do contraponto: 65 mm

• Curso do cano do contraponto: 120 mm

• Cônico interno do contraponto: MK 4

• Força de avanço (longitudinal/transversal): 8000 N / 5000 N

• Deslocação rápida (longitudinal/transversal): 10/5 m/min

• Secção transversal da ferramenta: 25 x 25 mm

• Ecrã: ecrã plano TFT a cores de 12,1 polegadas

• Potência de acionamento (ciclo de trabalho de 60/100%): 11/9 kW

• Dimensões (C x L x A): 2300 mm x 1400 mm x 1700 mm

• Peso: 2100 kg

• Intervalo de rotação do fuso (1.º estágio): 1-750 rpm

• Intervalo de rotação do fuso (2.º estágio): 4-3000 rpm

• Binário máximo no fuso: 700 Nm

• Montagem do fuso (DIN 55027): Tamanho 6

• Diâmetro do fuso (rolamento dianteiro): 90 mm

• Furo do fuso: 54 mm

• Cônico do fuso: MK 6

• Tensão de funcionamento: 400 V

• Tensão de controlo: 24 V

• Carga conectada: 14 kW

• Corrente nominal: 26 A

• Frequência: 50 Hz

• Fusíveis principais: 35 A

• Unidade de refrigeração: 30 l/min a 0,4 bar

• Porta-ferramentas: Multifix de troca rápida, tamanho B

• Características: Funções de aprendizagem; programação de contornos com suporte gráfico; interface V-24; volante eletrónico para acompanhamento manual de contornos

Equipamento adicional

• Acessórios incluídos: 1 porta-ferramentas de troca; ponto central fixo; tampão do fuso; conjunto de chaves; manuais; parede de proteção contra aparas; proteção móvel contra salpicos; proteção do mandril com monitorização por interruptor de fim de curso

• Equipamento opcional incluído: Suporte fixo com garras de rolo (12–150 mm); batente ajustável para fuso oco; mandril de pinça acionado por alavanca para DIN 6343-48 (173E)
