BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

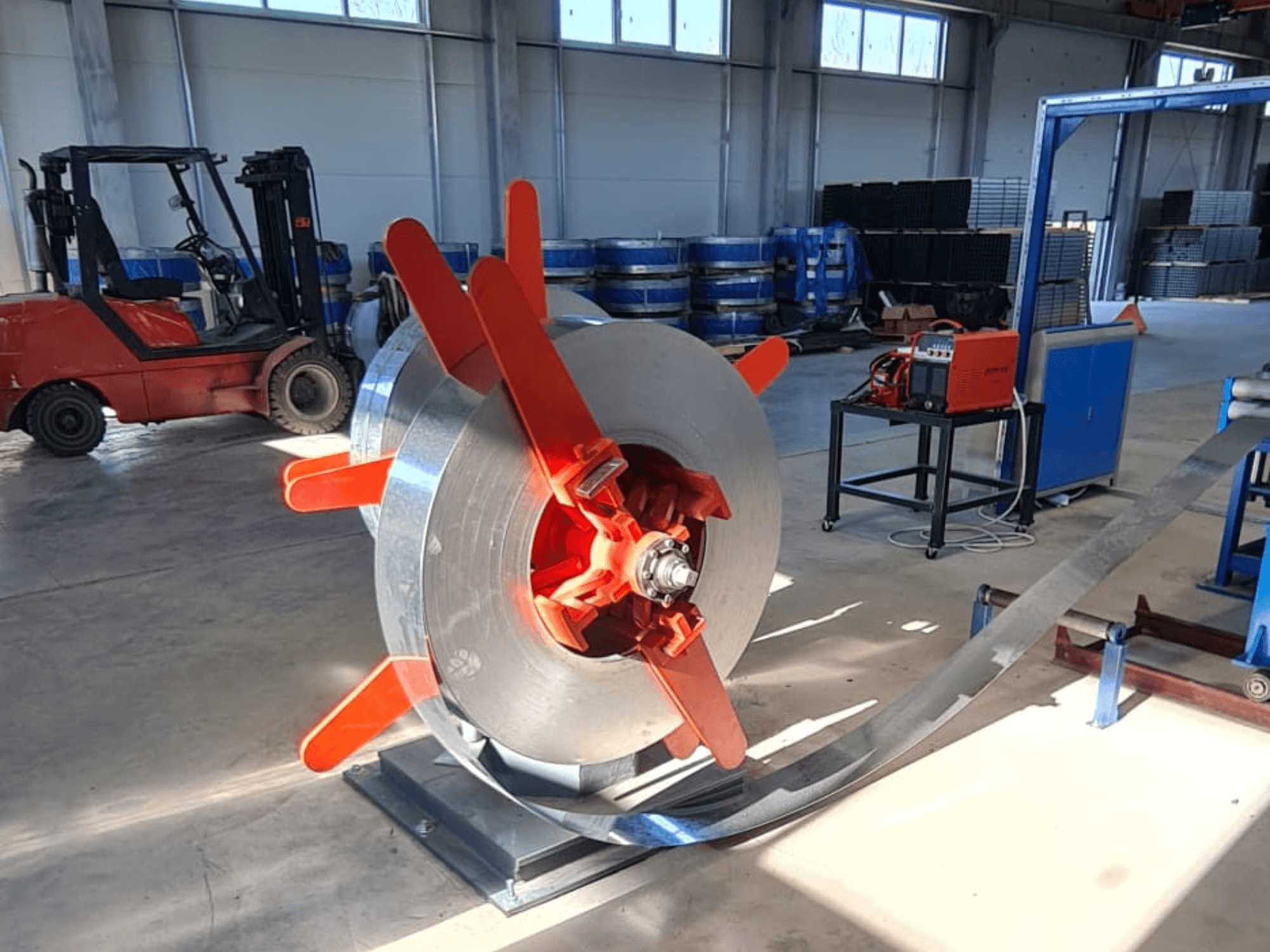

Linha de produção de tubos usada Marca: Bazhou Wanxin Industrial and Trading Ano de fabrico: 2021 A linha de produção de tubos é composta por: Desbobinador de duas estações Função: Desbobina passivamente a bobina. Construção: Design de duas estações com rotação de 180°; expansão manual. Vantagens: Carregamento rápido, operação simples e prática. Tesoura hidráulica e máquina de soldadura de topo Função: Corta as extremidades dianteira e traseira da tira, centra a tira e volta a soldá-la. Construção: Tesoura hidráulica manual com lança, rolos de pressão dianteiros e traseiros, rolos de centragem dianteiros e traseiros, dispositivo de soldadura. Método de corte: Tesoura hidráulica Método de prensagem: Prensa de cilindro duplo Método de soldadura: Soldadura manual Acumulador de bobinas Função: Para garantir a produção contínua do tubo soldado, é instalada uma unidade de armazenamento a jusante da plataforma de cisalhamento e soldadura de topo a topo. Esta alimenta continuamente a tira enquanto o material é preparado para carregamento, desenrolamento, corte e soldadura. Construção: Tipo estrutura, com estruturas móveis e fixas (incluindo dispositivo de alimentação). Velocidade de alimentação: máx. 120 m/min Velocidade de armazenamento: máx. 200 m/min Comprimento da tira armazenada: 200-400 m Motor do rolo de pressão: CA 11 kW Máquina de conformação e calibração Altura de trabalho: +850 mm Potência: Motor CA/CC 160 kW, 1000-2000 rpm Redutor: Engrenagens cementadas Disposição: endireitador passivo de 5 rolos, rolos verticais para alimentação da tira; conformação através de 7 suportes de rolos horizontais e 8 suportes de rolos verticais; orientação, prensagem, rebarbação, arrefecimento e calibração através de 6 suportes de rolos horizontais e 5 suportes de rolos verticais; 1 suporte de calibração redondo. Suporte de calibração redondo: 1 conjunto de dispositivo de alisamento; 2 lados com 8 rolos, 4 rolos por lado; Ø30 mm, 40Cr, temperado, revenido e endurecido. Eixo do rolo horizontal: Ø60 mm, posição do rolamento 55, material 40Cr Tratamento de superfície dos rolos horizontais: endurecimento superficial, HRC 50-55 Corrediça do rolamento: aço forjado 45# Eixo dos rolos verticais: Ø40 mm, material 40Cr, temperado e endurecido Rolos verticais e horizontais – Tipo de suporte: Tipo pórtico, largura de abertura 120 mm, aperto do suporte do rolo horizontal ajustável através de engrenagem sem-fim Material dos suportes dos rolos horizontais e verticais: Soldado, seguido de recozimento de envelhecimento Caixa de engrenagens: Engrenagem cónica espiral Eixo dos rolos de aperto: Ø50 mm, 2 rolos de aperto, ajustáveis através de uma haste roscada manual Eixo-guia: Ø40 mm Faca de rebarbação: 2 unidades, uma em funcionamento, outra como sobressalente Tanque de arrefecimento Serra a frio Função: A serra a frio é uma das máquinas essenciais na linha de produção ERW. Permite cortar os tubos ao comprimento predefinido durante a produção a alta velocidade. Tipo: KK-5-50 Diâmetro do tubo: Tubos redondos de Ø16-63,5 mm e tubos quadrados e retangulares correspondentes Comprimento de corte: Qualquer comprimento entre 1 e 6 m Espessura do material: 0,6-2,5 mm Motor da serra: Motor CA de 11 kW com inversor de frequência Motor de alimentação: Servomotor de 2,9 kW, Yaskawa Motor de acionamento: servo de 11 kW, Yaskawa Modo de alimentação: alimentação servo com velocidade em várias fases Velocidade de acompanhamento: máx. 110 m/min Força de fixação: pneumática Lâmina de serra: Ø400 mm Modelo do redutor da serra: KK-80 Curso de corte (comprimento da cremalheira): 3 m Dimensões da máquina: 4500 × 1500 × 1300 mm Pista transportadora, mesa e máquina de embalagem Função: Os tubos conformados são transferidos automaticamente do rolo para a mesa. São embalados em feixes hexagonais utilizando uma máquina de embalagem simples. Comprimento da via de rolos: 16 m, 1 motor YCT200-4A, 5,5 kW Nota: Os dados técnicos e as descrições foram transcritos da confirmação de encomenda original. Têm caráter meramente informativo e não são vinculativos.
